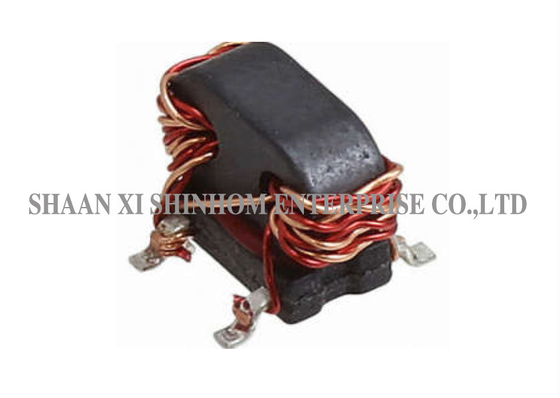

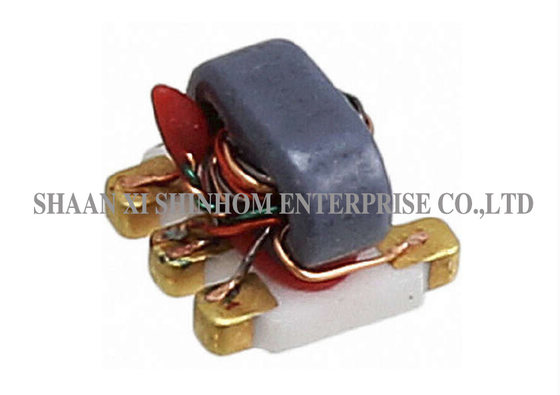

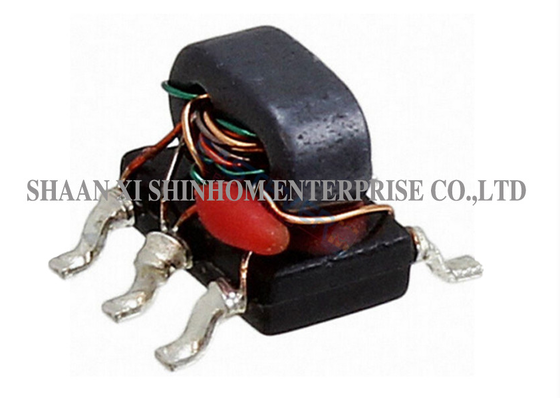

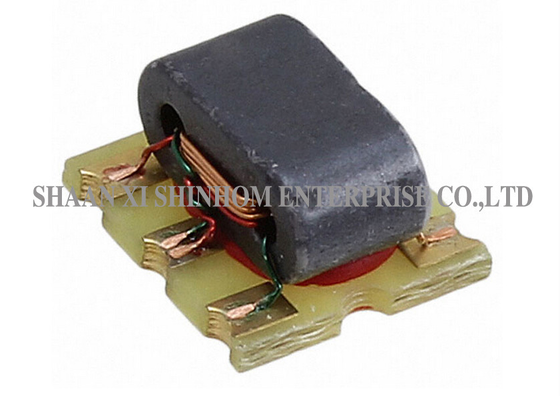

14CT Balun Transformer 75Ω 0,5W 1-350MHz για συστήματα κεραίας

Ο 1:4CT SMD balun RF μετασχηματιστής έχει σχεδιαστεί για εφαρμογές ασύρματης επικοινωνίας ευρείας ζώνης και μετατροπής σήματος RF. Χρησιμοποιεί μια δομή συζευγμένης ροής για να επιτύχει μετασχηματισμό σύνθετης αντίστασης και μετατροπή ισορροπημένου/μη ισορροπημένου σήματος, προσφέροντας ευρεία κάλυψη συχνότητας και εξαιρετικά χαρακτηριστικά ισορροπίας πλάτους/φάσης.Το προϊόν χρησιμοποιεί ένα πακέτο SMD με χαμηλή απώλεια κύριας γραμμής και καλή απόδοση απώλειας επιστροφής εισόδου, διασφαλίζοντας υψηλή απόδοση μετάδοσης σήματος και χαμηλή ανάκλαση.Χρησιμοποιείται ευρέως σε δέκτες/πομπούς VHF/UHF, ενισχυτές push-pull, συστήματα κεραιών, και δίκτυα αντιστοίχισης ευρείας ζώνης σε εφαρμογές RF. Είναι μια ιδανική επιλογή για μετασχηματισμό σύνθετης αντίστασης και μετατροπή σήματος σε συστήματα 75Ω.

Χαρακτηριστικά:

• 1:4CT Σύνθετη Αντίσταση
• Ισχύς RF: 0.5W
• Ρεύμα DC: 30mA
• Χαρακτηριστική Σύνθετη Αντίσταση 75Ω
• Συχνότητα: 1-350MHz
• Θερμοκρασία λειτουργίας: -40℃ έως 85℃
• Θερμοκρασία αποθήκευσης: -55℃ έως 100℃

Εφαρμογές

• Ασύρματη επικοινωνία ευρείας ζώνης

• Δέκτες VHF/UHF

• Πομπούς VHF/UHF

• Ενισχυτές Push-pull

• Συστήματα κεραιών

• Μονάδες μπροστινού άκρου RF

• Αντιστοίχιση σύνθετης αντίστασης ευρείας ζώνης

• Εξοπλισμός δοκιμών και μετρήσεων

ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ (25℃, Z=75Ω)

Συχνές Ερωτήσεις

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;

Α: Μπορείτε να υποβάλετε αίτηση για δείγμα μέσω της ιστοσελίδας μας ή μέσω email. Παρακαλούμε παρέχετε τα στοιχεία της εταιρείας σας και το μοντέλο στόχο. Τα δείγματα είναι δωρεάν και θα αποσταλούν εντός 3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης μαζικής παραγγελίας είναι γενικά 2-8 εβδομάδες. Το MOQ και ο χρόνος παράδοσης για προσαρμοσμένα προϊόντα θα επιβεβαιωθούν ξεχωριστά.

Ε: Υποστηρίζετε μικρές δοκιμαστικές παραγγελίες;

Α: Ναι. Κατανοούμε τις ανάγκες επαλήθευσης των πελατών στα αρχικά στάδια ανάπτυξης νέων προϊόντων. Μικρές δοκιμαστικές παραγγελίες (κάτω από το τυπικό MOQ) μπορούν να διαπραγματευτούν. Οι δοκιμαστικές παραγγελίες λαμβάνουν τα ίδια πρότυπα ποιότητας και δεσμεύσεις παράδοσης με τις μαζικές παραγγελίες. Επικοινωνήστε με την ομάδα πωλήσεών μας για λεπτομέρειες.

Ε: Πώς ο μετασχηματιστής balun 1:4CT επιτυγχάνει μετασχηματισμό σύνθετης αντίστασης από 75Ω σε 300Ω;

Α: Χρησιμοποιεί μια δομή συζευγμένης ροής για να μετατρέψει ένα μονοσήμαντο σήμα 75Ω σε ένα διαφορικό σήμα 300Ω (ή αντίστροφα), κατάλληλο για αντιστοίχιση ενός συστήματος 75Ω με ένα διαφορικό φορτίο 300Ω.

Ε: Ποιος είναι ο αντίκτυπος της ισορροπίας πλάτους ±0.5dB και της ισορροπίας φάσης ±5° στους ενισχυτές push-pull;

Α: Αυτές οι προδιαγραφές διασφαλίζουν ότι τα διαφορικά σήματα έχουν σταθερό πλάτος και ακριβή αντιστροφή φάσης. Αυτό καταστέλλει αποτελεσματικά τις αρμονικές άρτιας τάξης, βελτιώνει τον λόγο απόρριψης κοινού τρόπου, μειώνει την παραμόρφωση του σήματος και βελτιώνει τη γραμμικότητα του ενισχυτή.
