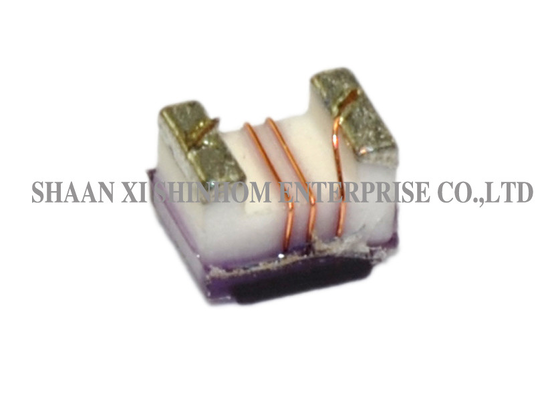

ΟΣειρά AISCΟ κεραμικός επαγωγέας με σύρμα SMD διαθέτει σχεδιασμό υψηλής συχνότητας και δομή με σύρμα, προσφέροντας χαρακτηριστικά υψηλής συχνότητας συντελεστή Q και υψηλής αυτοσυντονισμού, εξασφαλίζοντας εξαιρετική απόδοση μετάδοσης σήματος σε κυκλώματα υψηλής συχνότητας. Το προϊόν προσφέρει στάνταρ κεραμικό πυρήνα, με πυρήνα φερρίτη προαιρετικά, κατάλληλο για διαφορετικές απαιτήσεις συχνότητας και επαγωγής. Η υψηλή αξιοπιστία και η εξαιρετική θερμική σταθερότητα εξασφαλίζουν μακροχρόνια σταθερή λειτουργία κάτω από διάφορες συνθήκες. Πολλά τυπικά μεγέθη από 0402 έως 1812 είναι διαθέσιμα για την κάλυψη διαφορετικών απαιτήσεων διάταξης PCB. Χρησιμοποιείται ευρέως σε μόντεμ, φορητές ασύρματες συσκευές, ασύρματα τηλέφωνα, συστήματα εντοπισμού θέσης GPS και συστήματα τηλεπικοινωνιών.
Χαρακτηριστικά:
- Κεραμικός Πυρήνας (Πυρήνας Ferrite προαιρετικός)
- Σχεδιασμός υψηλής συχνότητας
- Εξαιρετικές τιμές Q
- Εξαιρετικό SRF
- Υψηλή αξιοπιστία
- Εξαιρετική θερμική σταθερότητα
- Μεγέθη 0402/0603/0805/1008/1210/1812
Εφαρμογές:
- Μόντεμ
- Κινητά ραδιόφωνα
- Ασύρματα Τηλέφωνα
- Παγκόσμια συστήματα εντοπισμού θέσης
- Συστήματα Τηλεπικοινωνιών
Τεχνικές πληροφορίες:
- Δοκιμή: (ισοδύναμο αποδεκτό), αγωγιμότητα: HP4191A,Q:HP4291A,SRF:HP8753B,RDC:μετρήθηκε @25℃
- Θερμοκρασία λειτουργίας: Κεραμικό-40℃ έως +125℃
- Μεταλλοποίηση μαξιλαριού: Βολφράμιο-νικέλιο με χρυσή λάμψη
- Μέθοδοι συγκόλλησης: Wave, Reflow, Vapor Phase
- Δυνατότητα συγκόλλησης: Μέγιστο 260℃ για 10 δευτερόλεπτα
| Μέγεθος |
Εύρος επαγωγής |
Μέγεθος (mm) L*W*H |
| 0402 |
1nH έως 400nH (Κεραμικός Πυρήνας)
|
1,2*0,6*0,6 |
| 0603 |
1,6nH έως 390nH (Κεραμικός Πυρήνας) |
1,68*1,0*0,85 |
| 0805 |
2,2nH έως 6,8uH (Κεραμικός Πυρήνας) |
2,2*1,6*1,3 |
| 1008 |
3,9nH έως 200nH (κεραμικός πυρήνας) |
2,65*2,6*2,0 |
| 1210 |
3,9nH έως 8,6uH (Κεραμικός Πυρήνας) |
3,35*2,7*2,1 |
| 1210F |
1,2uH έως 470uH (πυρήνας φερρίτη) |
3,35*2,7*2,1 |
| 1812F |
1,0uH έως 1000uH (πυρήνας φερρίτη)
|
4,56*3,25*3,0 |
Σημειώσεις: Το μέγεθος του προϊόντος και η αυτεπαγωγή μπορούν να προσαρμοστούν
FAQ
Ε: Πώς να επιλέξετε μεταξύ κεραμικού πυρήνα και πυρήνα φερρίτη;
ΕΝΑ: Κεραμικοί πυρήνεςπροσφέρουν υψηλότερο συντελεστή Q και καλύτερα χαρακτηριστικά υψηλής συχνότητας, κατάλληλα για ζώνες ραδιοσυχνοτήτων και μικροκυμάτων.Πυρήνες φερρίτηέχουν υψηλότερη μαγνητική διαπερατότητα, επιτρέποντας μεγαλύτερες τιμές επαγωγής στον ίδιο όγκο, κατάλληλες για εφαρμογές χαμηλότερης συχνότητας ή εφαρμογές που απαιτούν υψηλότερες τιμές επαγωγής. Το κεραμικό είναι η τυπική διαμόρφωση, ενώ ο φερρίτης είναι μια προαιρετική επιλογή.
Ε: Ποια είναι τα οφέλη του υψηλού συντελεστή Q για το σχεδιασμό κυκλώματος;
ΕΝΑ:Υψηλός συντελεστής Q σημαίνει χαμηλότερη απώλεια ενέργειας και καλύτερη επιλεκτικότητα συχνότητας σε συγκεκριμένες συχνότητες. Βελτιώνει το κέρδος και την επιλεκτικότητα του κυκλώματος συντονισμού, μειώνει την απώλεια εισαγωγής, βελτιώνει την απόρριψη του φίλτρου εκτός ζώνης και ενισχύει τη σταθερότητα της συχνότητας του ταλαντωτή.
Ε: Ποια μεγέθη συσκευασίας είναι διαθέσιμα για αυτήν τη σειρά;
ΕΝΑ:Διατίθενται έξι τυπικά μεγέθη:0402, 0603, 0805, 1008, 1210 και 1812. Μπορούν να επιλεγούν ευέλικτα με βάση τις απαιτήσεις χώρου PCB και επαγωγής.
Ε: Ποια είναι τα πλεονεκτήματα της δομής με σύρμα σε σύγκριση με τη δομή πολλαπλών στρώσεων;
ΕΝΑ:Η συρμάτινη δομή προσφέρει υψηλότερο συντελεστή Q και μεγαλύτερη χωρητικότητα ρεύματος σε υψηλές συχνότητες, ιδιαίτερα κατάλληλη για εφαρμογές υψηλής συχνότητας που απαιτούν υψηλό συντελεστή Q και υψηλό ρεύμα, όπως μπροστινές πλευρές ραδιοσυχνοτήτων και ενισχυτές ισχύος.
