Ανταγωγός υψηλής κυψέλης Q AIML0603C για ασύρματες επικοινωνίες και ενότητες Bluetooth

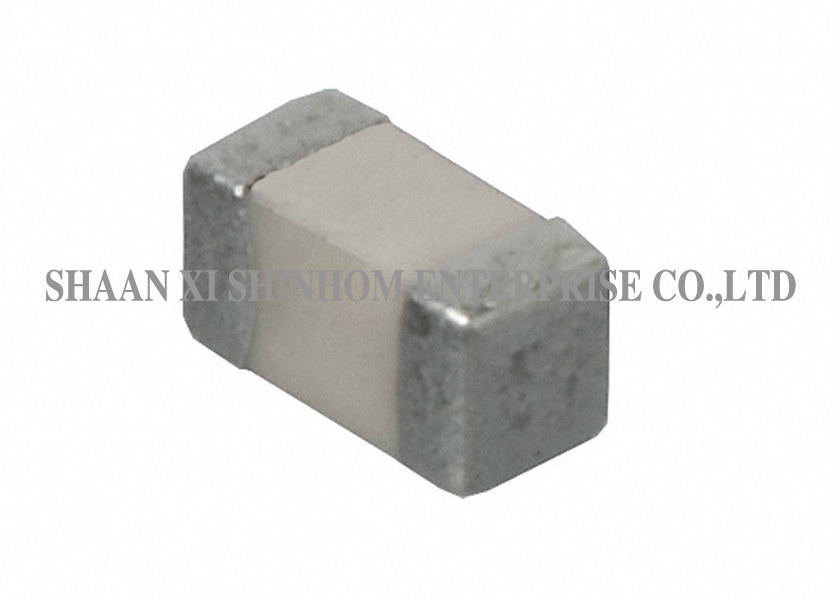

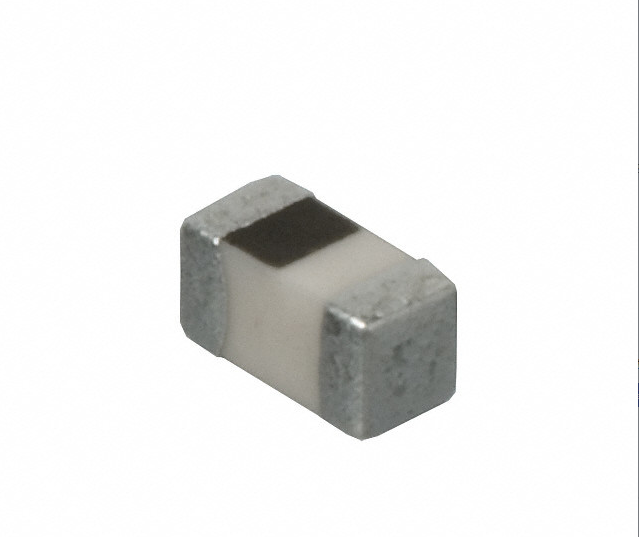

Κεραμικοί επαγωγείς chip AIML0603C

Ο σειράς AIML0603C κεραμικός επαγωγέας chip κατασκευάζεται με τη χρήση προηγμένης τεχνολογίας λεπτής μεμβράνης. Το εύρος αυτεπαγωγής καλύπτει από 1,2nH έως 100nH. Το ονομαστικό ρεύμα είναι 500mA. Προσφέρει υψηλή συχνότητα ιδιοσυντονισμού και χαμηλή DCR. Το εξαιρετικά μικρό μέγεθος 0201 (0,6×0,3mm) με σχεδιασμό χωρίς ακροδέκτες είναι κατάλληλο για εφαρμογές επιφανειακής τοποθέτησης υψηλής πυκνότητας. Η επίστρωση υάλινου σμάλτου παρέχει υψηλή ακρίβεια και χαμηλή ολίσθηση αντίστασης. Προσφέρει εξαιρετική συγκολλησιμότητα, αντοχή σε θερμικό σοκ και είναι συμβατό τόσο με διαδικασίες συγκόλλησης κύματος όσο και με συγκόλληση επαναροής. Χρησιμοποιείται ευρέως σε κυκλώματα ραδιοσυχνοτήτων (RF) υψηλής συχνότητας, ασύρματες επικοινωνίες, μονάδες Bluetooth, GPS, κινητά τηλέφωνα και διάφορα δίκτυα φιλτραρίσματος και προσαρμογής υψηλής συχνότητας.

Χαρακτηριστικά:

1. Προηγμένη τεχνολογία λεπτής μεμβράνης
2. Διαθέσιμο σε μικροσκοπικό μέγεθος 0201
3. Μικρό μέγεθος, χωρίς μόλυβδο/ακροδέκτες, κατάλληλο για επιφανειακή τοποθέτηση υψηλής πυκνότητας
4. Χαμηλή τιμή αντίστασης με υψηλό B
5. Εξαιρετική συγκολλησιμότητα και αντοχή σε θερμικό σοκ
6. Κατάλληλο για συγκόλληση κύματος και συγκόλληση επαναροής
7. Επίστρωση υάλινου σμάλτου, υψηλή ακρίβεια, μικρή ολίσθηση αντίστασης
8. Προϊόντα φιλικά προς το περιβάλλον

Εφαρμογές:

1. Ιατρικός Εξοπλισμός
2. Εξοπλισμός Δοκιμών/Μετρήσεων
3. Εξοπλισμός Εκτυπωτών
4. Ελεγκτές Αυτοματοποιημένου Εξοπλισμού
5. Μετατροπείς
6. Συσκευές Επικοινωνίας, Κινητά τηλέφωνα, GPS, PDA
7. Προσωπικοί Υπολογιστές
8. Φορητός Εξοπλισμός
9. CD-ROM, Σκληροί Δίσκοι, Μόντεμ, Εκτυπωτές
10. Μετατροπείς DC - DC
11. DSC, DVC, PDA, DVD και HDD

Τεχνικές πληροφορίες:

1. Συγκολλησιμότητα: Το 90% του ηλεκτροδίου ακροδέκτη πρέπει να καλυφθεί Προθέρμανση: στους 260℃±5℃ για 160 δευτερόλεπτα Συγκόλληση: Ευτηκτικό κράμα συγκόλλησης H63AA Συλλίπασμα: Κολοφώνιο, Εμβάπτιση για 5 δευτερόλεπτα ±1 δευτερόλεπτο
2. Θερμικό Σοκ: Η αυτεπαγωγή πρέπει να είναι εντός ±5% της αρχικής τιμής και το Q εντός ±30% της αρχικής τιμής όταν η θερμοκρασία είναι -40℃ και +85℃ για 30 λεπτά για κάθε 100 κύκλους
3. Θερμοκρασία λειτουργίας: -25℃ έως +85℃
4. Θερμοκρασία αποθήκευσης: -40℃ έως +85℃

Συχνές Ερωτήσεις

Ε: Ποια είναι τα πλεονεκτήματα της τεχνολογίας λεπτής μεμβράνης σε σύγκριση με την πολυστρωματική κεραμική τεχνολογία;

Α: Η τεχνολογία λεπτής μεμβράνης χρησιμοποιεί φωτολιθογραφικές διεργασίες για την κατασκευή, προσφέροντας υψηλότερη ακρίβεια, στενότερη ανοχή αυτεπαγωγής και χαμηλότερες παρασιτικές παραμέτρους. Παρέχει υψηλότερο συντελεστή ποιότητας Q και υψηλότερη συχνότητα ιδιοσυντονισμού σε υψηλές συχνότητες, καθιστώντας την ιδιαίτερα κατάλληλη για εφαρμογές RF και μικροκυμάτων. Η πολυστρωματική κεραμική τεχνολογία έχει χαμηλότερο κόστος και είναι κατάλληλη για γενικές εφαρμογές υψηλής συχνότητας.

Ε: Ποια είναι τα πλεονεκτήματα του εξαιρετικά μικρού μεγέθους 0201;

Α: Το μέγεθος 0201 (0,6×0,3mm) είναι ένα από τα μικρότερα διαθέσιμα περιβλήματα SMD. Εξοικονομεί σημαντικό χώρο στην πλακέτα τυπωμένου κυκλώματος (PCB) και είναι κατάλληλο για μονάδες SMT υψηλής πυκνότητας και συμπαγείς σχεδιάσεις φορητών συσκευών.

Ε: Ποια είναι τα πλεονεκτήματα της επίστρωσης υάλινου σμάλτου;

Α: Η επίστρωση υάλινου σμάλτου παρέχει υψηλή ακρίβεια και χαμηλή ολίσθηση αντίστασης, διασφαλίζοντας ότι ο επαγωγέας διατηρεί σταθερή ηλεκτρική απόδοση υπό μεταβολές θερμοκρασίας και μακροχρόνια χρήση, βελτιώνοντας την αξιοπιστία του προϊόντος.
