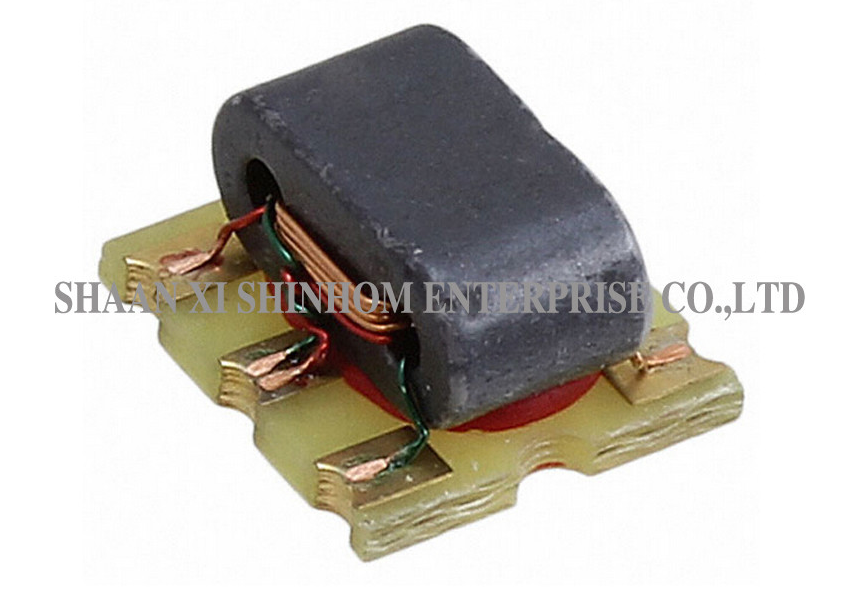

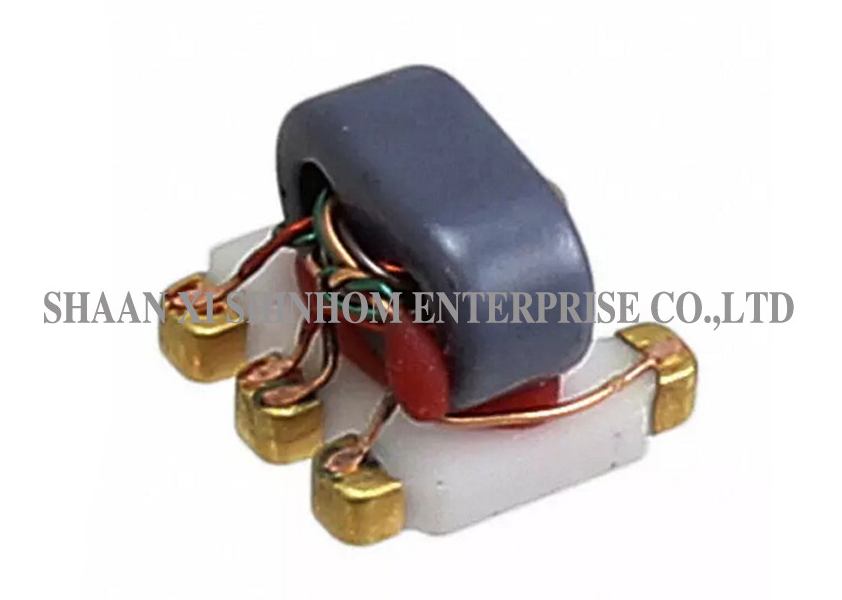

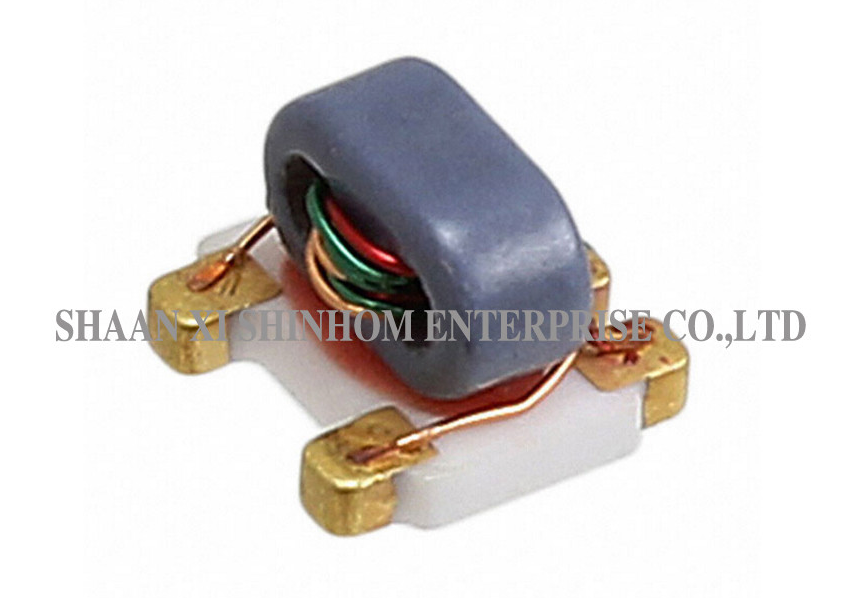

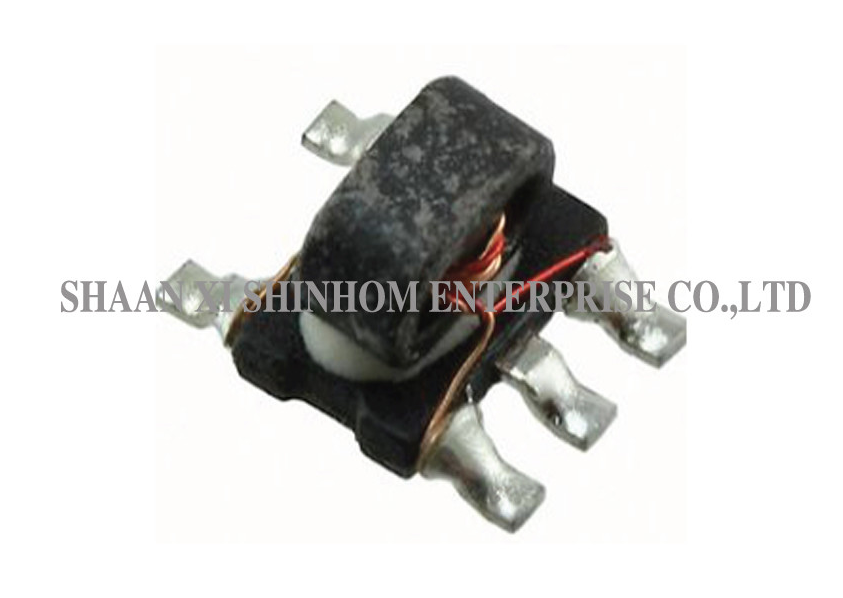

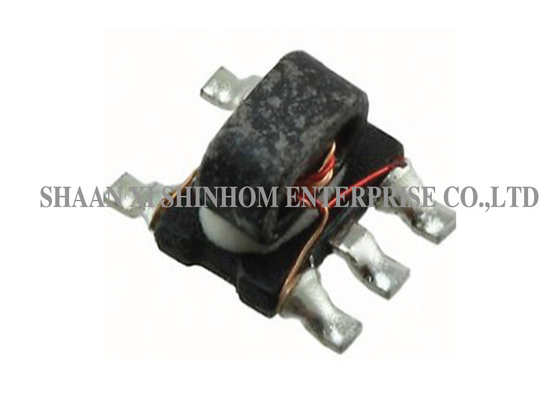

SMD Balun 75Ω 5-3000MHz για πομπούς και δέκτες VHF/UHF

Αυτό...Μετασχηματιστής SMD balun RFχρησιμοποιεί σμάλτο καλωδίου χαλκού περιτύλιγμα και ένα πακέτο επιφανειακής τοποθέτησης.1:1, η χαρακτηριστική αντίσταση είναι75Ω, και το εύρος συχνότητας είναι5-3000MHzΔύναμη ραδιοσυχνοτήτων:0.25WΣυνεχές ρεύμα:30mAΈνας μετασχηματιστής Balun χρησιμοποιείται για τη μετατροπή ισορροπημένου σε μη ισορροπημένο σήμα, μετατρέποντας ισορροπημένα σήματα (διαφορετικά σήματα) σε μη ισορροπημένα σήματα (μονότεκνα σήματα), ή αντίστροφα.Χρησιμοποιείται ευρέως στηνευρυζωνική ασύρματη επικοινωνία,Πιστοποιητές ή πομποί VHF/UHF, καιΣυσκευές για την κατασκευή συσκευών για την παραγωγή ηλεκτρικών συλλέκτωνσε κυκλώματα RF.

Χαρακτηριστικά

• Σχέδιο αντισταθμιστικής ∆ 1:1

• Χαρακτηριστική αντίσταση 75Ω

• Περιοχή συχνοτήτων 5-3000MHz

• Δυναμικότητα ραδιοσυχνοτήτων 0,25 W

• Συνεχές ρεύμα 30mA

• Υλικό επικάλυψης ̇ σμαλτωμένο σύρμα χαλκού

• Τύπος συσκευασίας ∆ιακόλληση επιφάνειας SMD

• Θερμοκρασία λειτουργίας -40°C έως 85°C

Εφαρμογές

• Ασύρματη ευρυζωνική επικοινωνία

• Πιστοποιητές VHF/UHF

• Μεταγωγείς VHF/UHF

• Συσκευές και συσκευές για την παραγωγή ηλεκτρικής ενέργειας

• Μονούλες RF front-end

• Δίκτυα τροφοδοσίας κεραίας

• Συσκευές ανάμειξης

• Δίκτυα αντιστοίχισης ευρυζωνικών

Ηλεκτρονικές προδιαγραφές ((25°C,Z=75Ω)

• Συχνότητα: 5-3000MHz
• Θερμοκρασία λειτουργίας: -40°C έως 85°C
• Θερμοκρασία αποθήκευσης: -55°C έως 100°C

Γενικές ερωτήσεις

Ε: Ποια είναι η κύρια λειτουργία ενός μετασχηματιστή balun;

Α:Ένας μετασχηματιστής Balun χρησιμοποιείται για ισορροπημένη σε ανισορροπημένη μετατροπή, μετατρέποντας ισορροπημένα σήματα (διαφορετικά σήματα) σε ανισορροπημένα σήματα (μόνο-τελευταία σήματα), ή αντίστροφα.Χρησιμοποιείται ευρέως σε κυκλώματα RF, αναμεικτές, τροφοδοσία κεραίας και ευρυζωνικά δίκτυα αντιστοίχισης.

Ε: Τι σημαίνει μια αναλογία παρεμπόδισης 1:1;

Α:Η αναλογία αντίστασης 1:1 σημαίνει ότι οι πρωτογενείς και δευτερεύουσες αντίστασεις είναι ίσες (και οι δύο 75Ω).Είναι κατάλληλο για κυκλώματα ραδιοσυχνοτήτων που απαιτούν μετατροπή balun χωρίς μετατροπή αντίστασης.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος προετοιμασίας;

Α:Μπορείτε να υποβάλετε ένα δείγμα αίτησης μέσω της ιστοσελίδας μας ή μέσω ηλεκτρονικού ταχυδρομείου.Δωρεάνκαι θα μεταφερθούν μέσα3-5 εργάσιμες ημέρεςΟ χρόνος προετοιμασίας για μαζική παραγγελία είναι γενικά2- 8 εβδομάδες.
