Χαρακτηριστικά

Προδιαγραφές

Αριθμό μοντέλου: Τύπος EE/EF

Τύπος: Μαλακό Μαγνητικό

Όνομα προϊόντος: Λειτουργεί σε μαλακό μαγνητικό πυρήνα φερρίτη Mn-Zn υψηλής συχνότητας

Υλικό: MN-ZN Ferrite Core

Εφαρμογή: Βιομηχανικός Μαγνήτης, Ηλεκτρονικά Προϊόντα

Προσαρμοσμένο: Προσαρμοσμένο

Επισημαίνω:

EE EF πυρήνες φερριτών χαμηλή απώλεια

Υψηλής συχνότητας πυρήνες φερριτών Mn-Zn

Κέντρα από φερρίτη για μετασχηματιστές και επαγωγείς

Βασικές πληροφορίες

Τόπος καταγωγής: Κίνα

Μάρκα: Shinhom

Πιστοποίηση: RoHS

Αριθμό μοντέλου: ΕΕ

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο

Χρόνος παράδοσης: 4 έως 8 εβδομάδες

Όροι πληρωμής: T/T

Δυνατότητα προσφοράς: 100000/μήνα

Εκθεσιακός χώρος

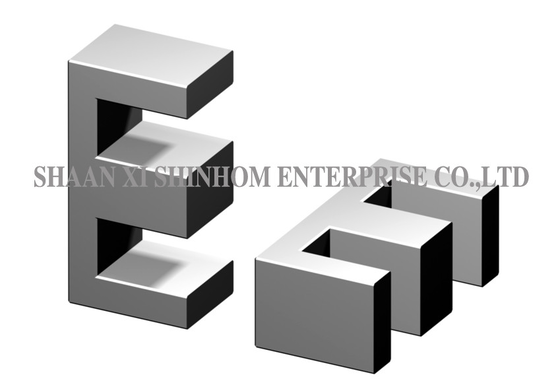

EE/EF Τύπος πυρήνες φεριτίου Υλικό Mn-Zn υψηλής συχνότητας χαμηλής απώλειας για μετασχηματιστές και επαγωγούς

Περιγραφή προϊόντων

Ο πυρήνας φερρίτη τύπου EE/EF κατασκευάζεται από υλικό μαγγανίου-ψευδαργύρου (Mn-Zn). Προσφέρει χαμηλές απώλειες και χαρακτηριστικά υψηλής συχνότητας, ειδικά σχεδιασμένος για εφαρμογές μετασχηματιστών και επαγωγέων. Το προϊόν προσφέρει υψηλή πυκνότητα μαγνητικής ροής κορεσμού, ευρύ φάσμα αυτεπαγωγής, υψηλή ικανότητα ρεύματος και χαμηλή μαγνητική διαρροή. Η χαμηλή DCR μειώνει αποτελεσματικά την απώλεια ισχύος. Ο καλός έλεγχος θορύβου διασφαλίζει σταθερή λειτουργία του συστήματος. Το συμπαγές μέγεθος προσφέρει υψηλή έξοδο ρεύματος με εξαιρετική απόδοση πνιγμού. Διατίθενται πολλαπλές ποιότητες υλικών για να καλύψουν διαφορετικές απαιτήσεις συχνότητας. Χρησιμοποιείται ευρέως σε μετασχηματιστές, επαγωγική θέρμανση, συγκολλητές inverter, τροφοδοτικά ηλεκτρολυτικής επιμετάλλωσης και γεννήτριες όζοντος.

Χαρακτηριστικά

Υλικό υψηλού κορεσμού, χαμηλό κόστος & υψηλή απόδοση
ευρύ φάσμα αυτεπαγωγής, υψηλή ικανότητα ρεύματος, χαμηλή μαγνητική διαρροή
χαμηλή αντίσταση DC, καλός έλεγχος θορύβου λόγω της τοροειδούς κατασκευής
Χαρακτηριστικά: Μικρός όγκος, Μεγάλη έξοδος ρεύματος, Εξαιρετική απόδοση πνιγμού ρεύματος.
Διάφορα υλικά διαθέσιμα για να καλύψουν διαφορετικές απαιτήσεις συχνότητας

Εφαρμογές

Μετασχηματιστές
Εξοπλισμός επαγωγικής θέρμανσης
Συγκολλητές Inverter
Τροφοδοτικά ηλεκτρολυτικής επιμετάλλωσης
Γεννήτριες όζοντος
Τροφοδοτικά μεταγωγής
Επαγωγείς διόρθωσης συντελεστή ισχύος (PFC)
Επαγωγείς φίλτρου

Σειρά πυρήνων:

Πυρήνες EI, Πυρήνες EE/EF, Πυρήνες EER/ETD, Πυρήνες UU, Πυρήνες UYF, Πυρήνες EP, Πυρήνες RM, Πυρήνες PM, Πυρήνες PQ, Πυρήνες ET/FT, Πυρήνες T

ΤΥΠΟΣ	Διάσταση (mm)
ΤΥΠΟΣ	A	B	C	D	E	F
EE8	8.3±0.2	6	1.8±0.2	3.6±0.2	3.0±0.1	4.0±0.1
EE10	10.0±0.3	7	2.4±0.2	4.6±0.3	4.2±0.2	5.4±0.2
EE11	11.0±0.3	8	2.4±0.2	5.0±0.2	4.2±0.2	5.5±0.2
EE13	12.9±0.3	8.5	2.8±0.2	6.0±0.3	3.6±0.2	5.0±0.3
EE13A	13.0±0.3	10.2±0.3	2.6±0.2	5.9±0.2	4.6±0.1	6.0±0.2
EE16/7/5	16.0±0.3	12.0±0.3	3.8±0.2	4.8±0.2	5.2±0.2	7.2±0.1
EE16/8/5	16.1±0.6	11.3	4.55±0.2	4.5±0.2	5.9±0.2	8.0±0.2
EE19	19.0±0.3	14	4.8±0.3	4.8±0.3	5.7±0.2	8.0±0.3
EEL19	19.5±0.4	14.6min	4.85±0.25	4.85±0.25	11.2±0.2	14.0±0.3
EE20	20.0±0.7	12.8	5.0±0.4	6.0±0.4	6.5±0.3	10.0±0.3
EF20	20.15±0.7	14.1	5.7±0.3	5.65±0.3	7.0±0.3	10.0±0.25
EF21	20.7±0.7	15	5.7±0.3	5.65±0.3	7.3±0.2	10.1±0.2
EE22	22.0±0.6	15.6	5.7±0.3	5.7±0.3	5.4±0.3	9.2±0.3
EE25	25.0±0.4	18.6±0.3	6.5±0.3	6.5±0.3	6.8±0.2	10.0±0.2
EF25	25.0±0.4	18.6±0.3	7.2±0.3	7.2±0.3	6.8±0.2	12.5±0.2
EE25.4	25.4±0.7	18.7	6.5±0.2	6.3±0.3	6.6±0.4	10.0±0.4
EEL25	25.5±0.6	19.4±0.4	6.5±0.25	6.4±0.25	13.1±0.25	16.3±0.25

EE/EF Τύπος πυρήνες φεριτίου Υλικό Mn-Zn υψηλής συχνότητας χαμηλής απώλειας για μετασχηματιστές και επαγωγούς

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Ε: Ποια είναι η διαφορά μεταξύ των πυρήνων τύπου EE και EF;

Α: Οι πυρήνες τύπου EE έχουν συμμετρικά πλευρικά σκέλη με τετράγωνη ή στρογγυλή διατομή κεντρικού σκέλους. Προσφέρουν καλή μαγνητική συμμετρία και είναι κατάλληλοι για συμβατικούς μετασχηματιστές και επαγωγείς. Οι πυρήνες τύπου EF (Economical Flat) είναι επίπεδοι και οικονομικοί σχεδιασμοί με πιο συμπαγείς διαστάσεις, κατάλληλοι για τοποθέτηση σε PCB υψηλής πυκνότητας και εφαρμογές χαμηλού προφίλ.

Ε: Ποια είναι τα χαρακτηριστικά του φερρίτη μαγγανίου-ψευδαργύρου (Mn-Zn) σε σύγκριση με τον νικελίου-ψευδαργύρου (Ni-Zn);

Α: Ο φερρίτης μαγγανίου-ψευδαργύρου προσφέρει υψηλή διαπερατότητα, υψηλή πυκνότητα μαγνητικής ροής κορεσμού και χαμηλό κόστος, κατάλληλος για εφαρμογές μετασχηματιστών και επαγωγέων υψηλής ισχύος σε χαμηλές έως μεσαίες συχνότητες (≤1MHz). Ο φερρίτης νικελίου-ψευδαργύρου προσφέρει υψηλή ειδική αντίσταση, κατάλληλος για εφαρμογές καταστολής EMI και RF σε υψηλές συχνότητες (>1MHz). Η επιλογή πρέπει να βασίζεται στη συχνότητα λειτουργίας.

Ε: Ποιες σειρές πυρήνων είναι διαθέσιμες για αυτό το προϊόν;

Α: Διατίθενται πολλαπλές σειρές πυρήνων, συμπεριλαμβανομένων των EI, EE/EF, EER/ETD, UU, UYF, EP, RM, PM, PQ, ET/FT και T. Αυτές καλύπτουν εφαρμογές από μετασχηματιστές σήματος έως τροφοδοτικά μεταγωγής υψηλής ισχύος.
