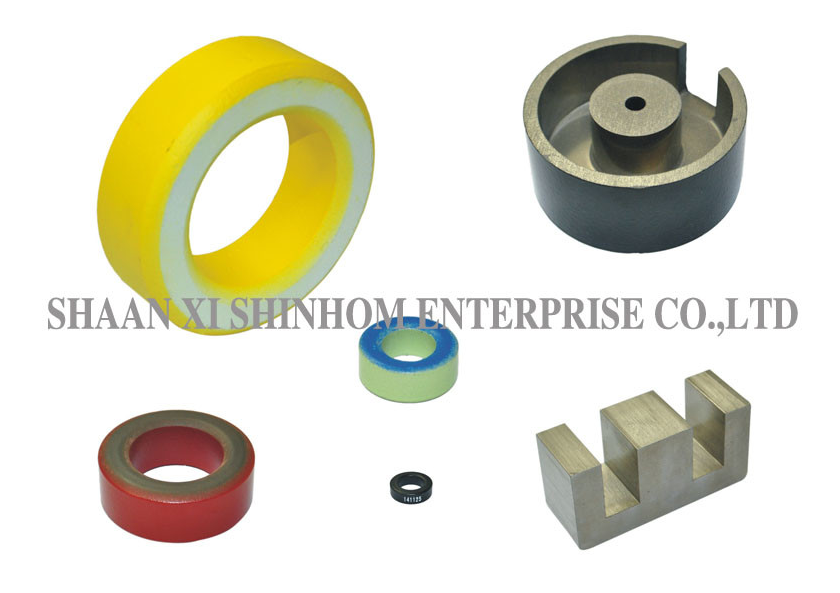

Ο πυρήνας σιδηροπυριτίου προσφέρει πολλαπλά σχήματα, συμπεριλαμβανομένων των τοροειδών, τύπου Ε, κυλινδρικών και τύπου Ι. Κατασκευάζονται χρησιμοποιώντας υλικά κράματος με βάση τον σίδηρο, με βάση το κοβάλτιο και νανοκρυσταλλικά κράματα, προσφέροντας χαμηλή απώλεια ρεύματος Eddy και υψηλή πυκνότητα μαγνητικής ροής κορεσμού (>1.56T). Το προϊόν προσφέρει ισχυρή ικανότητα κορεσμού κατά της πόλωσης DC, χαμηλή απώλεια και υψηλή απόδοση. Το εύρος θερμοκρασίας λειτουργίας είναι -55°C έως +130°C. Χρησιμοποιείται ευρέως σε πηνία PFC μετατροπέων ηλιακής ενέργειας, πηνία εξόδου, συστήματα τροφοδοσίας τρένων υψηλής ταχύτητας, μετατροπείς ηλιακής ενέργειας και διάφορα κυκλώματα διόρθωσης συντελεστή ισχύος.
Χαρακτηριστικά
- Χαμηλές απώλειες ρεύματος Eddy
- Υψηλή πυκνότητα μαγνητικής ροής κορεσμού Bs> 1.56T
- Εφαρμογή για πηνία PFC μετατροπέων ηλιακής ενέργειας και πηνία εξόδου
- Σύστημα τροφοδοσίας βαγονιών τρένων υψηλής ταχύτητας
- Πυρήνες νανοκρυσταλλικών κραμάτων με βάση τον Fe
- Πυρήνες μετασχηματιστών Mag-Amp με βάση το Co
- Κύρια υλικά: με βάση τον Fe, νανοκρυσταλλικό κράμα, με βάση τον Co
- Υψηλή ένταση μαγνητικής επαγωγής κορεσμού
- Μικρός όγκος πυρήνα
- Ορθογώνια δομή
- Ανοίγματα πυρήνα
- Αντοχή σε κορεσμό πόλωσης DC
- Χαμηλή απώλεια
- Εξαιρετική σταθερότητα θερμοκρασίας -55 έως 130°C
- Διατίθενται προσαρμοσμένα μεγέθη πυρήνων και διάφορα χαρακτηριστικά
Εφαρμογές
-
Πηνία PFC μετατροπέων ηλιακής ενέργειας
-
Πηνία εξόδου
-
Συστήματα τροφοδοσίας τρένων υψηλής ταχύτητας
-
Μετατροπείς ηλιακής ενέργειας
-
Κυκλώματα διόρθωσης συντελεστή ισχύος (PFC)
-
Μετασχηματιστές μαγνητικού ενισχυτή Mag-Amp
-
Τροφοδοτικά μεταγωγής υψηλής συχνότητας
-
Εφαρμογές καταστολής κορεσμού πόλωσης DC
| Αριθμός εξαρτήματος. |
AL nH/N2 |
A(mm) |
B(mm) |
C(mm) |
| T50-26 Κίτρινο/Λευκό |
33 |
12.7±0.5 |
7.7±0.5 |
4.83±0.50 |
| T68-26 Κίτρινο/Λευκό |
43.5 |
17.5±0.5 |
9.4±0.5 |
4.83±0.50 |
| T80-26 Κίτρινο/Λευκό |
46 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
| T90-26 Κίτρινο/Λευκό |
70 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
| T94-26 Κίτρινο/Λευκό |
60 |
23.9±0.5 |
14.2±0.5 |
7.92±0.64 |
| T106-26 Κίτρινο/Λευκό |
93 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
| T130-26 Κίτρινο/Λευκό |
81 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
| T150-26 Κίτρινο/Λευκό |
96 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
| T60-52 Μπλε/Πράσινο |
47 |
15.2±0.5 |
8.53±0.5 |
5.94±0.50 |
| T68-52 Μπλε/Πράσινο |
40 |
17.5±0.5 |
9.40±0.5 |
4.83±0.50 |
| T80-52 Μπλε/Πράσινο |
42 |
20.2±0.5 |
12.6±0.5 |
6.35±0.64 |
| T90-52 Μπλε/Πράσινο |
64 |
22.9±0.5 |
14.0±0.5 |
9.53±0.64 |
| T106-52 Μπλε/Πράσινο |
95 |
26.9±0.5 |
14.5±0.5 |
11.1±0.64 |
| T130-52 Μπλε/Πράσινο |
79 |
33.0±0.5 |
19.8±0.5 |
11.1±0.64 |
| T150-52 Μπλε/Πράσινο |
89 |
38.4±0.5 |
21.5±0.5 |
11.1±0.64 |
Σημείωση: καθώς υπάρχουν πολλές προδιαγραφές και ποικιλίες πυρήνων σιδηροπυριτίου τύπου t, παρακαλούμε να υποβάλετε συγκεκριμένες απαιτήσεις για το σχήμα, το μέγεθος και την αυτεπαγωγή κατά την παραγγελία.
Συχνές Ερωτήσεις
Ε: Ποια είναι τα πλεονεκτήματα των πυρήνων σιδηροπυριτίου σε σύγκριση με τους πυρήνες φερρίτη;
Α: Οι πυρήνες σιδηροπυριτίου προσφέρουν υψηλότερη πυκνότητα μαγνητικής ροής κορεσμού (>1.56T) και ισχυρή ικανότητα κορεσμού κατά της πόλωσης DC, κατάλληλοι για εφαρμογές υψηλού ρεύματος και υψηλής πυκνότητας ισχύος. Οι πυρήνες φερρίτη έχουν χαμηλότερη απώλεια υψηλής συχνότητας αλλά χαμηλότερη πυκνότητα μαγνητικής ροής κορεσμού (περίπου 0.3-0.5T). Οι πυρήνες σιδηροπυριτίου είναι πιο κατάλληλοι για πηνία ισχύος και εφαρμογές PFC.
Ε: Ποια είναι τα χαρακτηριστικά των πυρήνων νανοκρυσταλλικών κραμάτων;
Α: Οι πυρήνες νανοκρυσταλλικών κραμάτων προσφέρουν υψηλή πυκνότητα μαγνητικής ροής κορεσμού (>1.56T), χαμηλή απώλεια πυρήνα και εξαιρετική σταθερότητα θερμοκρασίας. Σε εφαρμογές υψηλής συχνότητας και υψηλής ισχύος, συνδυάζουν τα χαρακτηριστικά υψηλού κορεσμού των πυρήνων σιδηροπυριτίου με τα πλεονεκτήματα χαμηλής απώλειας των πυρήνων φερρίτη. Είναι κατάλληλοι για εφαρμογές υψηλής τεχνολογίας, όπως συστήματα τροφοδοσίας τρένων υψηλής ταχύτητας και μετατροπείς ηλιακής ενέργειας.
Ε: Ποια σχήματα πυρήνων είναι διαθέσιμα σε αυτή τη σειρά;
Α: Είναι διαθέσιμα πολλαπλά σχήματα, συμπεριλαμβανομένων των τοροειδών, τύπου Ε, κυλινδρικών και τυμπάνου. Η κατάλληλη δομή πυρήνα μπορεί να επιλεγεί με βάση τη συγκεκριμένη εφαρμογή και τον χώρο εγκατάστασης.
Ε: Ποια είναι η σημασία της ικανότητας καταστολής κορεσμού πόλωσης DC;
Α: Σε εφαρμογές πηνίων PFC και πηνίων εξόδου, μεγάλο ρεύμα πόλωσης DC μπορεί να προκαλέσει κορεσμό του πυρήνα, οδηγώντας σε απότομη πτώση της αυτεπαγωγής. Η εξαιρετική ικανότητα καταστολής κορεσμού πόλωσης DC αυτού του πυρήνα διασφαλίζει σταθερή αυτεπαγωγή υπό συνθήκες υψηλού ρεύματος, διατηρώντας την αποτελεσματικότητα φιλτραρίσματος.
