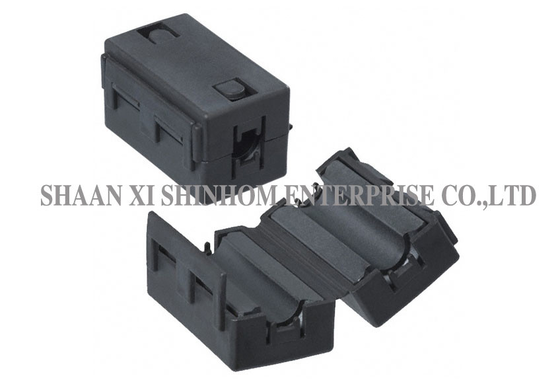

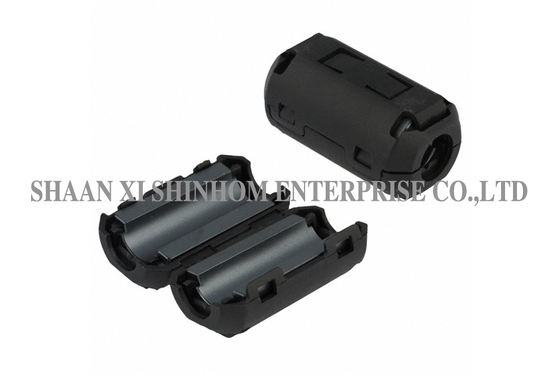

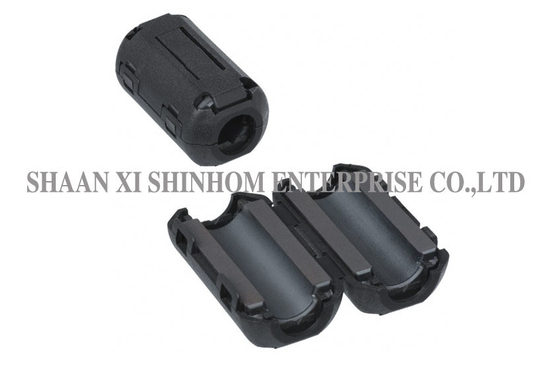

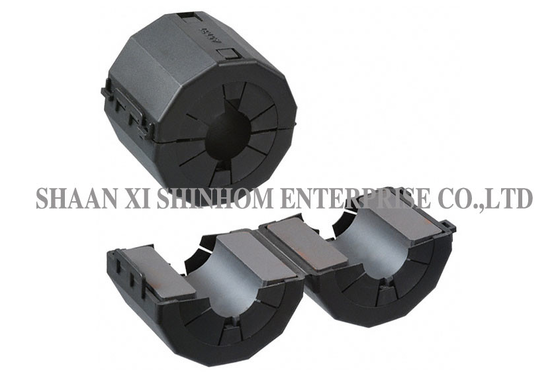

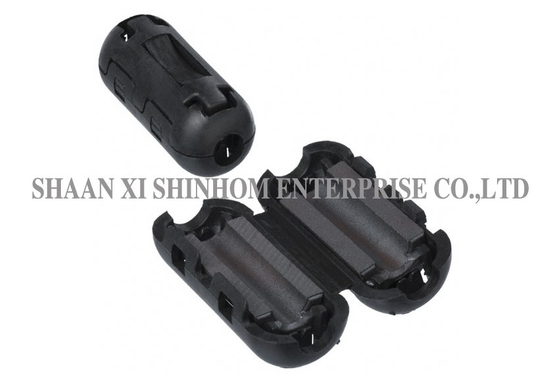

Πυρήνας φερρίτη με κλιπ για καταστολέα EMI σε καλώδια τροφοδοσίας και καλώδια USB

Ε: Ποια είναι η διαφορά μεταξύ ενός φερριτικού πυρήνα κουμπώματος και ενός παραδοσιακού φερριτικού πυρήνα με σπείρωμα;

Α: Ο φερριτικός πυρήνας κουμπώματος έχει ένα περίβλημα που ανοίγει και κλείνει. Μπορεί να εγκατασταθεί χωρίς να αποσυνδεθούν ή να περαστούν καλώδια, καθιστώντας τον ιδιαίτερα κατάλληλο για ήδη συναρμολογημένα καλώδια ή έργα ανακατασκευής. Οι παραδοσιακοί φερριτικοί πυρήνες με σπείρωμα απαιτούν προ-πέρασμα πριν γίνουν οι συνδέσεις των άκρων του καλωδίου, προσφέροντας λιγότερη ευελιξία εγκατάστασης.

Ε: Πώς να επιλέξετε το σωστό μέγεθος εσωτερικής διαμέτρου;

Α: Επιλέξτε ένα μοντέλο με εσωτερική διάμετρο ελαφρώς μεγαλύτερη από την εξωτερική διάμετρο του καλωδίου (συνιστάται κενό 0,5-1 mm). Αυτό εξασφαλίζει ότι ο πυρήνας κουμπώνει εύκολα και παραμένει σταθερά στερεωμένος. Οι εσωτερικές διάμετροι κυμαίνονται από 8-13,6 mm, καλύπτοντας τις κοινές προδιαγραφές καλωδίων τροφοδοσίας και καλωδίων USB.

Ε: Τι τύπο παρεμβολών καταστέλλει κυρίως αυτός ο πυρήνας;

Α: Αυτός ο πυρήνας καταστέλλει κυρίως παρεμβολές κοινού τρόπου, που είναι το ρεύμα θορύβου ίδιας κατεύθυνσης στις γραμμές τροφοδοσίας/ουδετέρου ή στις γραμμές σήματος/επιστροφής. Χρησιμοποιείται συνήθως για την καταστολή ακτινοβολούμενων εκπομπών σε καλώδια τροφοδοσίας και καλώδια σήματος.

Ε: Το περίβλημα κουμπώματος καταστρέφει το καλώδιο;

Α: Όχι. Η εσωτερική επιφάνεια του πυρήνα είναι ακριβώς χυτευμένη και λεία χωρίς γρέζια, οπότε δεν θα καταστρέψει τη μόνωση του καλωδίου. Το ελαφρύ πλαστικό περίβλημα παρέχει ασφαλή στερέωση, προστατεύοντας ταυτόχρονα το καλώδιο.
