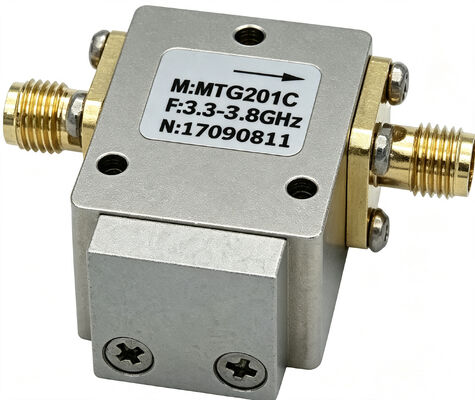

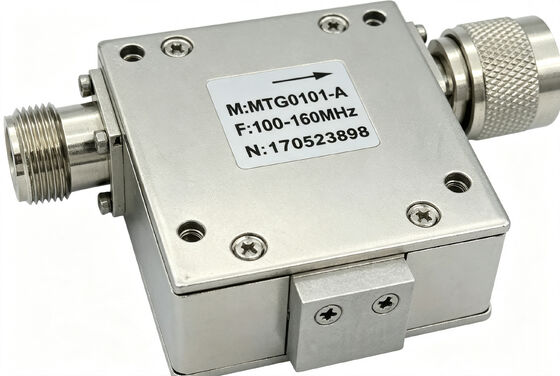

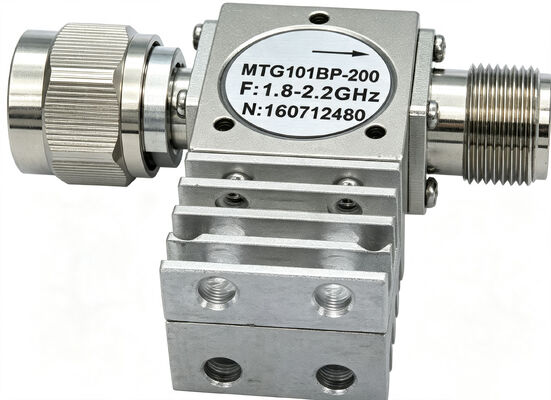

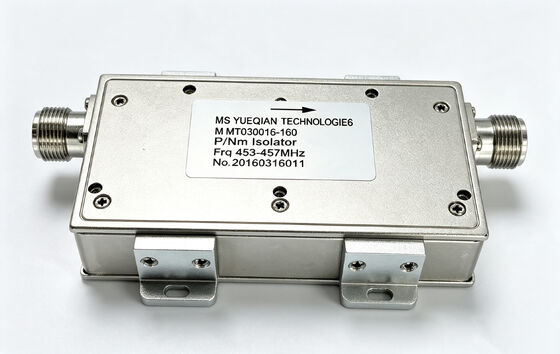

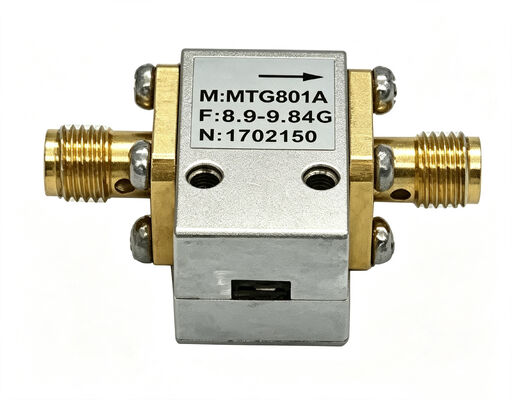

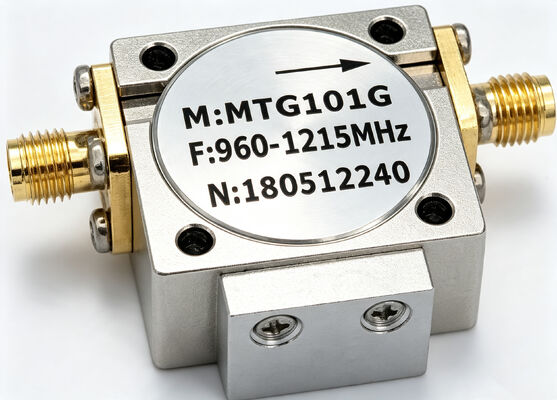

RF Isolators & Circulators Χαμηλή Απώλεια Εισαγωγής Υψηλή Απομόνωση για Ασύρματες Επικοινωνίες και Συστήματα Ραντάρ

Συσκευές και συσκευές για την παραγωγή ηλεκτρικής ενέργειαςκαλύπτει ένα ευρύ εύρος συχνοτήτων από 0,1GHz έως 40GHz. Χρησιμοποιεί υλικό φερρίτη και σχεδιασμό μικροστριπτικής / κυματοδρομικής / ομοαξονικής δομής. Προσφέρει χαμηλή απώλεια εισαγωγής (από 0,2dB),υψηλή απομόνωση (έως 23dB)Τα προϊόντα προσφέρουν υψηλή ικανότητα χειρισμού ισχύος (μέση ισχύς έως 2000W, μέγιστη ισχύς έως 10000W).,Συμπεριλαμβανομένων των SMA, N, L29 και 2.92mm. Χρησιμοποιούνται ευρέως σε σταθμούς βάσης ασύρματης επικοινωνίας, συστήματα ραντάρ, εξοπλισμό δοκιμών και μετρήσεων, δορυφορική επικοινωνία και επικοινωνία 5G.

Χαρακτηριστικά

• Περιοχή συχνοτήτων 1 - 40GHz
• Η απώλεια εισαγωγής είναι τόσο χαμηλή όσο 0,2dB
• Απομόνωση έως 23dB
• Το VSWR είναι τόσο χαμηλό όσο 1.15
• Χειρισμός υψηλής ισχύος έως 2000W
• Πολλαπλές επιλογές συνδέσμων SMA/N/L29/2.92mm
• Γενική θερμοκρασία λειτουργίας: -55°C έως +85°C
• Τύποι πολλαπλών δομών ∙ μικροκασέτες, κυματοειδήτες, ομοαξονικές

Πίνακας επιλογής προδιαγραφών προϊόντος

Εφαρμογές

• Σταθμοί βάσης ασύρματης επικοινωνίας
• Συστήματα ραντάρ
• Εξοπλισμός δοκιμών και μετρήσεων
• Επικοινωνία μέσω δορυφόρου
• Συστήματα επικοινωνίας 5G
• Συστατικά μικροκυμάτων
• Μονούλες RF front-end

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ ενός απομονωτή και ενός κυκλοφοριακού;

Α:Ένας απομονωτής είναι μια συσκευή τριών θύρων με μια θύρα που τερματίζεται με ένα παρόμοιο φορτίο.Ένας κυκλωτής είναι μια συσκευή τριών θύρων όπου το σήμα ταξιδεύει διαδοχικά προς την κατεύθυνση των ρολογιών ή αντίστροφα προς την κατεύθυνση των ρολογιών (1→2→3→1)Οι δύο συσκευές λειτουργούν με βάση τα μη αμοιβαία χαρακτηριστικά του υλικού φερριτίου.

Ε: Πώς να επιλέξετε το εύρος συχνοτήτων για τους απομονωτές/κυκλοφορητές;

Α: Η επιλογή πρέπει να βασίζεται στη συχνότητα λειτουργίας του συστήματος.Τα μοντέλα στενής ζώνης προσφέρουν μικρότερη απώλεια εισαγωγής και μεγαλύτερη απομόνωσηΤα μοντέλα ευρυζωνικής σύνδεσης καλύπτουν ένα ευρύτερο εύρος συχνοτήτων με πιο ευέλικτη επιλογή.

Ε: Ποια είναι η επίδραση της απώλειας εισαγωγής και της απομόνωσης στο σύστημα;

Α: Η απώλεια εισαγωγής αναφέρεται στην απώλεια ισχύος όταν το σήμα περνά μέσω της συσκευής.Η απομόνωση αναφέρεται στην εξασθένιση των αντίστροφων σημάτων.Το υψηλότερο είναι καλύτερο (τυπικές τιμές 18-23dB). επηρεάζει άμεσα το επίπεδο προστασίας της πηγής σήματος και την αποτελεσματικότητα της απομόνωσης μετάδοσης / λήψης.

Ε: Πόση ισχύ μπορούν να διαχειριστούν οι απομονωτές/κυκλοφορητές υψηλής ισχύος;

Α: Η σειρά αυτή προσφέρει μοντέλα υψηλής ισχύος με μέση ισχύ έως 2000W και μέγιστη ισχύ έως 10000W (υπό συνθήκες παλμού).τύπος συνδέσμουΤα μοντέλα υψηλής ισχύος χρησιμοποιούν συνήθως συνδέσμους τύπου N ή L29 και είναι εξοπλισμένα με ψυγεία.
