| Στροφές: | 1000:1, 2000:1, 2500:1, 4000:1 | Εισαγωγή: | 0A-3000A |
|---|---|---|---|
| συχνότητα: | 50-400KHz | Παραγωγή: | 0-10V (εναλλασσόμενο ρεύμα) ή 0-5A |
| κατηγορία: | 0,1, 0,2, 0,5 | Εξατομικεύσιμος: | Ναι |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων μετασχηματιστής τύπων πυρήνων |
||

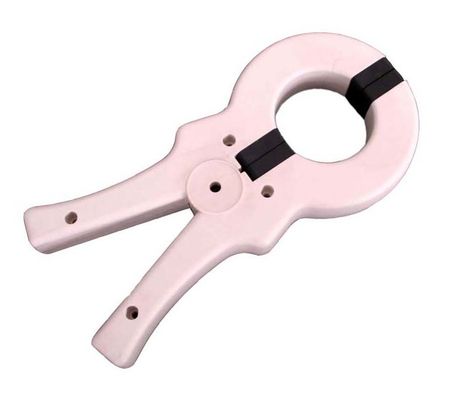

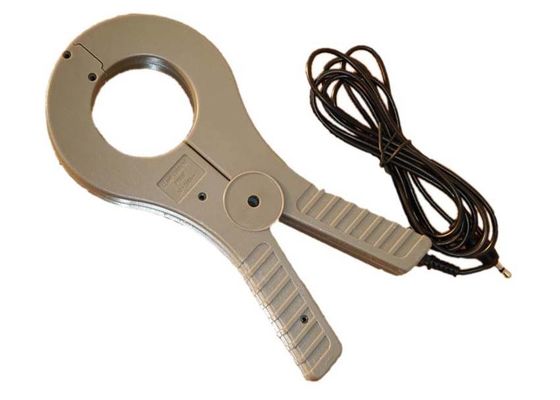

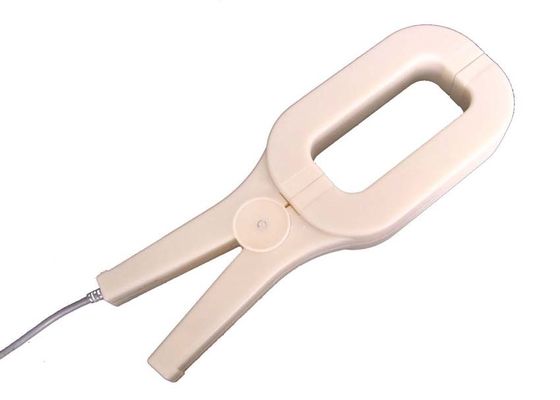

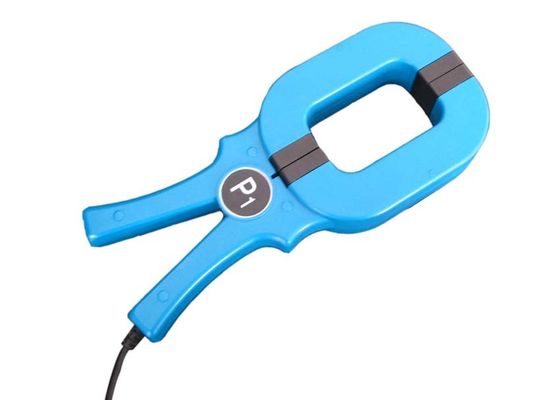

SCTK691/2 σειρά σφιγκτήρας-στο διασπασμένο τρέχοντα μετασχηματιστή πυρήνων με την τρέχουσα σειρά 100mA στη μονοφασική τρέχουσα δοκιμή 3000A
Χαρακτηριστικά γνωρίσματα:
Ηλεκτρική προδιαγραφή:
Ηλεκτρική παράμετρος
| Συχνότητα | 50-400KHz |
| Εκτιμημένη εισαγωγή | 5-3000A |
| Μέτρηση της σειράς | 5%In130%In |
| Εκτιμημένη παραγωγή | 0-10V (εναλλασσόμενο ρεύμα) ή 0-5A |
| Αναλογία | ≤ ± 0,1% |
| Γωνία φάσης | ≤ ±10min |
| Διηλεκτρική δύναμη | 3.0KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | ABS το /UL94-V0 |
| Μασούρι | PBT |
| Πυρήνας | Χάλυβας/Permalloy πυριτίου |
| Εσωτερική δομή | Βίδα |
| Κατασκευή | Βίδα |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | 1015/22AWG καλώδιο (το καλώδιο) 2.5m |
Επιλογή τύπων
| P/N |
Εκτιμημένη εισαγωγή (α) |
Ακρίβεια |
Διαστάσεις (χιλ.) (Ταυτότητα-λ-W-χ) |
| SCTK691A-008 | 0-20A | 0,1, 0,2, 0,5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0,1, 0,2, 0,5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0,1, 0,2, 0,5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0,1, 0,2, 0,5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0,1, 0,2, 0,5 | 82.0*52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0,1, 0,2, 0,5 | 125.0*52.0-327.0-116.0-37.0 |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
