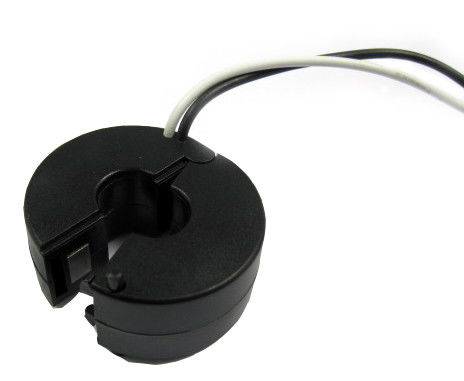

SCTK661 σειράς τρέχοντες μετασχηματιστές CT 0-500mA πυρήνων εναλλασσόμενου ρεύματος 0.333V διασπασμένοι, ευρύ εσωτερικό παράθυρο, εξατομικεύσιμο
SCTK661 οι σειρές τοποθετούν όπισθεν (διάσπαση-πυρήνας) τον τρέχοντα μετασχηματιστή έχουν ως σκοπό ειδικά να διευκολύνουν την εγκατάστασή τους στις νέες ή ήδη υπάρχουσες καθαρές εργασίες. Μπορούν να εγκατασταθούν χωρίς άνοιγμα οποιουδήποτε κυκλώματος καλωδίων ή μπαρών τροφοδότησης. Ένας εσωτερικός αντιστάτης ακρίβειας πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει μια χαμηλή ασφαλή παραγωγή τάσης.
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
Ηλεκτρική παράμετρος
| Συχνότητα | 50-60Hz |
| Εκτιμημένη εισαγωγή | 0.5A-630A |
| Μέτρηση της σειράς | 10%In130%In |
| Εκτιμημένη παραγωγή | 0.333V (εναλλασσόμενο ρεύμα) ή 0-500mA |
| Αναλογία | ≤± 0,1% |
| Γωνία φάσης | ≤ ±30min |
| Διηλεκτρική δύναμη | 2.5KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | PC το /UL94-V0 |
| Μασούρι | PC |
| Πυρήνας | Permalloy |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Καλώδιο UL1015 22AWG (το καλώδιο) 2.5m |
Επιλογή τύπων
| P/N |
Εκτιμημένη εισαγωγή (α) |
Παραγωγή (mA/V) | Ακρίβεια | Διαστάσεις (mm/inch) | |||||
| Α | Β | Γ | Δ | Ε | |||||
| SCTK661A-008 |
0.5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0,2, 0,5, 1,0 |
36.0 (1,42) |
22.0 (0,87) |
20.0 (0,79) |
8.0 (0,31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0,2, 0,5, 1,0 |
45.0 (1,77) |
22.0 (0,87) |
20.0 (0,79) |
13.0 (0,51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60.0 (2,36) |
22.0 (0,87) |
20.0 (0,79) |
19.0 (0,75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0,2, 0,5, 1,0 |
60.0 (2,36) |
22.0 (0,87) |
20.0 (0,79) |
23.0 (0,91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20.100.250.400.600) |
0-500mA 0.333V |
0,2, 0,5, 1,0 |
76.0 (2,99) |
22.0 (0,87) |
20.0 (0,79) |
32.0 (1,26) |
2500 (100) |
|
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
