| τρέχουσα σειρά: | 5~3000A | εξόδου: | 1A/5A ή 0-10V ή 0-500mA |
|---|---|---|---|
| Εγκατάσταση: | Τύπος μπαρών τροφοδότησης | Ακρίβεια: | 0,1、 0,2、 0,5、 1,0 |
| Μαγνητική δομή κυκλωμάτων: | Συνδυασμένος τύπος | συχνότητας: | 50Hz σε 400Hz |
| Μονώνοντας μέσο: | εποξική ρητίνη | Δυνατότητα προσαρμογής: | Ναί |
| Υψηλό φως: | διασπασμένο CT πυρήνων,διασπασμένος τρέχων αισθητήρας πυρήνων |
||

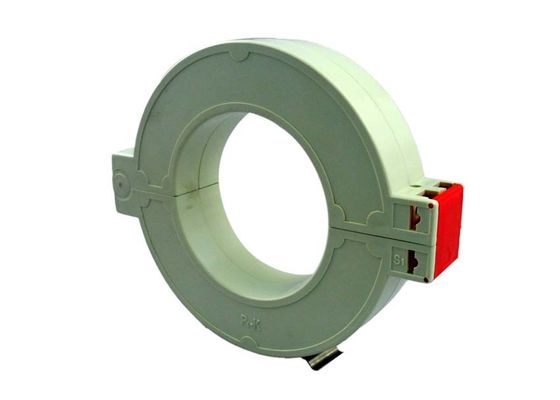

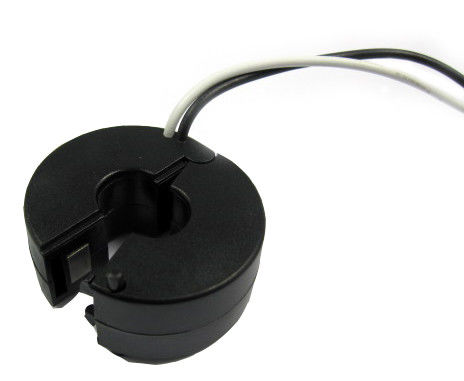

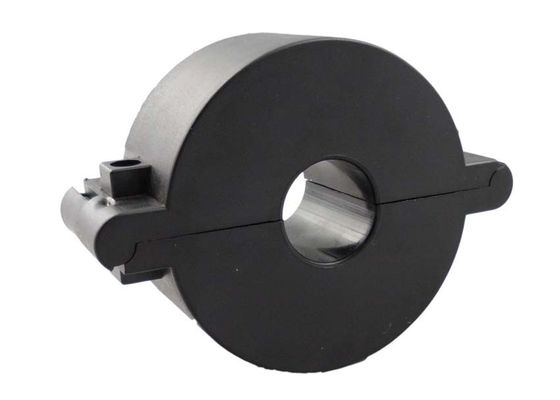

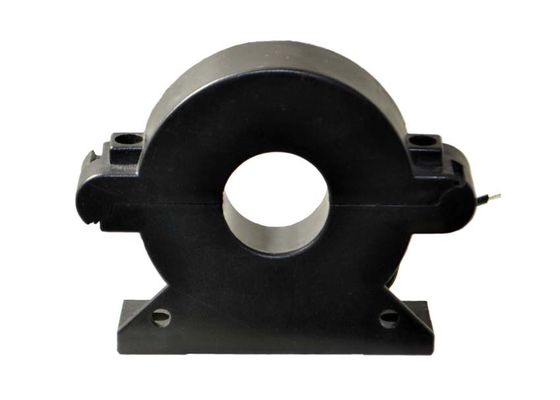

SCTK667B σειράς διπλοί βιδών διασπασμένοι πυρήνων τρέχοντες μετασχηματιστές τάσης ισχύος χαμηλοί ασφαλείς με 5 στην εισαγωγή 3000A
SCTK667B σειράς διασπασμένοι πυρήνων CTs διπλοί βιδών 5A-3000A διασπασμένοι πυρήνων τρέχοντες μετασχηματιστές τάσης ισχύος χαμηλοί ασφαλείς
Περιγραφή προϊόντων
1) Εφαρμογή
SCTK667B οι σειρές τοποθετούν όπισθεν (διάσπαση-πυρήνας) τον τρέχοντα μετασχηματιστή ήταν ειδικά
σχεδιασμένος για να διευκολύνει την εγκατάστασή τους στις νέες ή ήδη υπάρχουσες καθαρές εργασίες. Αυτοί
μπορέστε να εγκατασταθείτε χωρίς άνοιγμα οποιουδήποτε κυκλώματος καλωδίων ή μπαρών τροφοδότησης. Ένας εσωτερικός
ο αντιστάτης ακρίβειας πέρα από το δευτεροβάθμιο τύλιγμα του CT παρέχει ένα χαμηλό χρηματοκιβώτιο
παραγωγή τάσης. Μπορεί να κερδίσει χρόνο και δαπάνες εγκαταστάσεων.
Τρέχοντες μέτρηση, έλεγχος και προστασία για την ηλεκτρική καλωδίωση και
εξοπλισμός. Ρεύμα και μέτρηση δύναμης για τους ηλεκτρικούς κινητήρες, φωτισμός, αέρας
συμπιεστής, σύστημα θέρμανσης και εξαερισμού, αέρας - εξοπλισμός όρου και
σύστημα ελέγχου αυτοματοποίησης. Συσκευή ελέγχου ρευμάτων, δύναμης και ενέργειας. Ηλεκτρονόμος
συσκευή προστασίας.
2) Χαρακτηριστικό γνώρισμα
Διπλή στερέωση βιδών, ασφαλής, εύκολη να εγκαταστήσει, φορητή
Ευρύ εσωτερικό παράθυρο, επιτρέποντας τη στερέωση των μεγάλων καλωδίων ή των μπαρών τροφοδότησης
Ευρύ φάσμα των μεγεθών για να προσαρμόσει όλες τις υπάρχουσες εγκαταστάσεις
Ηλεκτρική παράμετρος
| Συχνότητα | 50-400Hz |
| Εκτιμημένη εισαγωγή | 5A-3000A |
| Μέτρηση της σειράς | 5%In130%In |
| Εκτιμημένη παραγωγή | 0-10V (εναλλασσόμενο ρεύμα) ή 0-5A |
| Αναλογία | ≤ ± 0,1% |
| Γωνία φάσης | ≤ ±5min |
| Διηλεκτρική δύναμη | 3.0KV/1mA/1min |
| Αντίσταση μόνωσης | DC500V/100MΩmin |
Μηχανική παράμετρος
| Περίπτωση | ABS το /UL94-V0 |
| Μασούρι | PBT |
| Πυρήνας | Χάλυβας πυριτίου |
| Εσωτερική δομή | Εποξικός |
| Κατασκευή | Δεσμός |
| Λειτουργούντα Temp | - 25℃~+75℃ |
| Λειτουργούσα υγρασία | ≤85% |
| Σύνδεση παραγωγής | Τερματικό |
Επιλογή τύπων
| P/N | Εκτιμημένη εισαγωγή (α) | Παραγωγή (A/V/mA) | Ακρίβεια | Διαστάσεις (χιλ.) | |||||
| Ø0 | Α | Β | Γ | Δ | |||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0,1, 0,2 0,5, 1,0 | 102 | 198 | 168 | 33 | 32 | |
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
