Αρχική Σελίδα /Προϊόντα/τρέχων αισθητήρας επίδρασης αιθουσών/Αισθητήρας ρεύματος με επίδραση Hall HBC25A05 για μετατροπείς και ανίχνευση ρεύματος φωτοβολταϊκού

Αισθητήρας ρεύματος με επίδραση Hall HBC25A05 για μετατροπείς και ανίχνευση ρεύματος φωτοβολταϊκού

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
Hall Effect Current Sensor HBC25A05 for Inverters and PV Current Detection
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τάση τροφοδοσίας: +15V±5%
Εισαγωγή: 25Α
Παραγωγή: 25mA±0,5%
Αναλογία στροφών: 1:1000
Θερμοκρασία λειτουργίας: -40 ～+85 ℃
Θερμοκρασία αποθήκευσης: -40°+105°C
Επισημαίνω:

Αισθητήρας ρεύματος με επίδραση Hall HBC25A05

,

αισθητήρας ρεύματος για μετατροπείς

,

Αισθητήρας ανίχνευσης ρεύματος PV
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: HBC25A05
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων

ΗHBC25A05κλειστού κυκλώματος ο αισθητήρας ρεύματος του αποτελέσματος Hall χρησιμοποιεί αρχή κλειστού κυκλώματος (αποζημίωσης), παρέχοντας ηλεκτρική απομόνωση μεταξύ των πρωτογενών και δευτερογενών κυκλωμάτων.ή ρεύματα παλμού με ονομαστικό ρεύμα25Ακαι αναλογία περιστροφών1:1000, με ρεύμα εξόδου25mAΤο προϊόν έχει τάση τροφοδοσίας+15V±5%Προσφέρειυψηλή ακρίβεια,εξαιρετική γραμμικότητα,μετατόπιση χαμηλής θερμοκρασίας, καιυψηλή απόρριψη εξωτερικών παρεμβολώνΔιαθέτει βελτιστοποιημένο χρόνο απόκρισης.χωρίς απώλεια εισαγωγής,χαμηλή κατανάλωση ενέργειαςΧρησιμοποιείται ευρέως σεμετατροπείς,Συστήματα μεταφοράς μεταβλητής ταχύτητας AC/DC,ΥΠΣ,Διακόπτες τροφοδοσίας,Φωτοηλεκτρική ανίχνευση ρεύματος,μέτρηση του κιβωτίου του νέου ενεργειακού συνδυαστή,Ηλεκτρονικό φορτιστή,μετατροπή συχνότητας οικιακής συσκευής, καιμέτρηση ρεύματος ηλεκτρομαγνητικού θερμαντήρα νερού.

Χαρακτηριστικά

  • Κατηγοριοποιημένο ρεύμα 25A
  • ρεύμα εξόδου ̇ 25mA
  • Αναλογία στροφών:1000
  • Η τάση τροφοδοσίας 15V±5%
  • Αρχή μέτρησης ∆ιακύκλωμα κλειστού κύκλου
  • Απομόνωση ∙ ηλεκτρική απομόνωση μεταξύ πρωτογενούς και δευτερογενούς
  • Ακριβότητα υψηλή ακρίβεια
  • Γραμμικότητα

Εφαρμογές

  • Ανίχνευση ρεύματος με μετατροπέα
  • Φωτοηλεκτρική ανίχνευση ρεύματος
  • Μέτρηση του κιβωτίου του νέου ενεργειακού συνδυαστή
  • Μη διακόπτοντες τροφοδοσίες UPS
  • Ηλεκτρονικές πηγές ρεύματος (SMPS)
  • Ηλεκτρονικό φορτιστή
  • Μετατροπή συχνότητας οικιακής συσκευής
  • Μέτρηση ρεύματος ηλεκτρομαγνητικού θερμαντήρα νερού

Ηλεκτρικά δεδομένα:


 HBC25A05
Κατηγοριακό ρεύμα εισόδου 25 Α
Πεδίο ισχύος δοκιμής 36 Α
Αντίσταση φορτίου ((@ ονομαστικό ρεύμα) 100320 (± 15V) Ω
Διορισμένο ρεύμα εξόδου 25±0,5% mA
Πρόσθετη τάση ±15±5% V
Η τροφοδοσία καταναλώνει ρεύμα στατικά 25°C ±12 mA
Αναλογία στροφών 1:1000
Μηδενικό ρεύμα αντιστάθμισης ≤±0.15 mA
Στρώση ρεύματος Drift -40°C+85°C ≤±0.60 mA
Χρόνος απόκρισης < 1 μs
Γραμμικότητα ≤±0.2 % FS
Η τάση μόνωσης 50HZ,1min 2.5 KV
di/dt > 50 Α/μs
Διάταξη ζώνης (- 3dB) DC... 150 KHz
Αντίσταση περιστροφής Sec 110 Ω
Θέρμανση λειτουργίας -40+85 °C
Θέρμανση αποθήκευσης -40+105 °C
Στροφές Κατηγοριοποιημένο ρεύμα εισόδου ((Ipn) Σημαντικό ρεύμα εισόδου (Ip) Ονομαστική ισχύς
ρεύμα ((mA)		 Στροφές
αναλογία		 Πρι Z
mΩ		 Πριγκίπισσα
Χ
1 25 50 25 1/1000 0.3 0.023
2 12 24 24 2/1000 1.1 0.09
3 8 16 24 3/1000 2.5 0.21
4 6 12 24 4/1000 4.4 0.37
5 5 10 25 5/1000 6.3 0.58

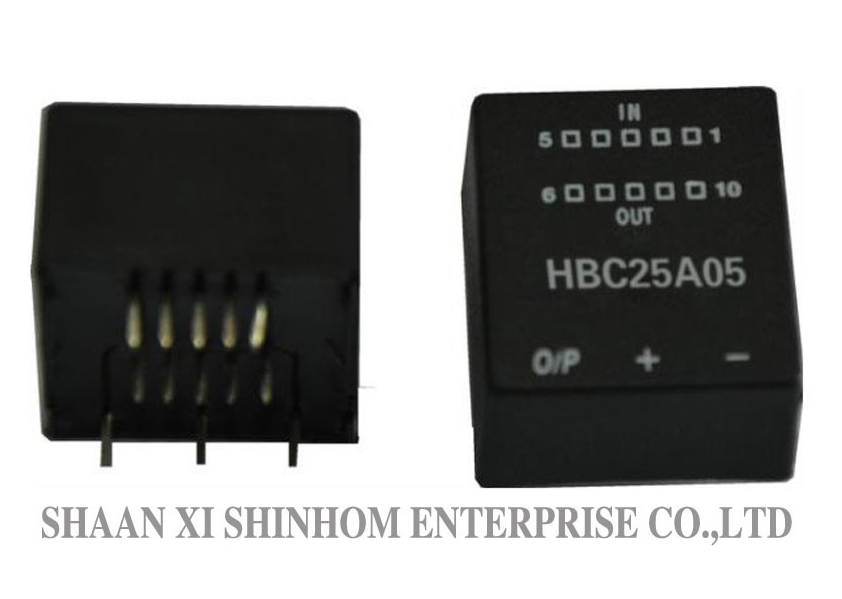

Αισθητήρας ρεύματος με επίδραση Hall HBC25A05 για μετατροπείς και ανίχνευση ρεύματος φωτοβολταϊκού

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Γενικές ερωτήσεις

Ε: Τι σημαίνει μια αναλογία στροφών 1:1000;

Α:Μια αναλογία στροφών 1:1000 σημαίνει ότι η αναλογία του πρωτογενούς ρεύματος προς το δευτερογενές ρεύμα αντιστάθμισης είναι 1:1000Για παράδειγμα, ένα πρωτογενές ρεύμα 25A αντιστοιχεί σε ένα δευτερογενές ρεύμα αντιστάθμισης 25mA, το οποίο μπορεί να εκδοθεί απευθείας ή να μετατραπεί σε σήμα τάσης μέσω αντίστασης.

Ε: Ποια είναι τα πλεονεκτήματα της μη απώλειας εισαγωγής και της χαμηλής κατανάλωσης ενέργειας;

Α: Καμία απώλεια εισαγωγήςδιασφαλίζει ότι το υπό δοκιμή κύκλωμα δεν επηρεάζεται από τον αισθητήρα, διατηρώντας την αρχική απόδοση του κυκλώματος.και μειώνει την κατανάλωση ενέργειας του συστήματος.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος προετοιμασίας;

Α:Μπορείτε να υποβάλετε ένα δείγμα αίτησης μέσω της ιστοσελίδας μας ή μέσω ηλεκτρονικού ταχυδρομείου.Δωρεάνκαι θα μεταφερθούν μέσα3-5 εργάσιμες ημέρεςΟ χρόνος προετοιμασίας για μαζική παραγγελία είναι γενικά2- 8 εβδομάδες.
