Αισθητήρας Ρεύματος Φαινομένου Hall Σειράς HBC-X 50A Γαλβανική Απομόνωση για SMPS και Μεταβλητής Συχνότητας Κινητήρες

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή

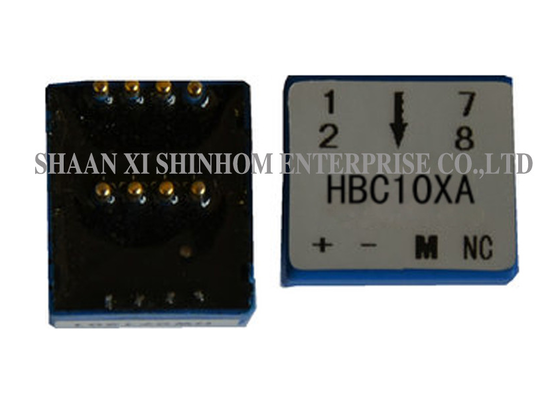

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τάση τροφοδοσίας: ±15V ±5%
Ονομαστική είσοδος: 0A ~ 50A
Ονομαστική έξοδος: 10mA ±0,5%,25mA ±0,5%,
Εγκατάσταση: Εγκατάσταση PCB
Ρεύμα όφσετ: ≤±0,25 mA
Προσαρμοσμένο: Ναί
Επισημαίνω:

Αισθητήρας Ρεύματος Φαινομένου Hall 50A

,

Αισθητήρας Ρεύματος Γαλβανικής Απομόνωσης

,

Αισθητήρας SMPS Σειράς HBC-X
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: HBC-X
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων

ΗΗ σειρά HBC-Xκλειστού κυκλώματος ο αισθητήρας ρεύματος του αποτελέσματος Hall χρησιμοποιεί αρχή κλειστού κυκλώματος (αποζημίωσης), παρέχοντας ηλεκτρική απομόνωση μεταξύ των πρωτογενών και δευτερογενών κυκλωμάτων.ή ρεύματα παλμού με εύρος μέτρησης0-50AΤο προϊόν έχει τάση τροφοδοσίαςΣυνεχή τάση ±15V±5%. τοπεριβλήματα με βάζα από επωξικό οξύΠαρέχει εξαιρετική προστασία από υγρασία, σκόνη και μόνωση.υψηλή ακρίβεια,εξαιρετική γραμμικότητα,μετατόπιση χαμηλής θερμοκρασίας, καιυψηλή απόρριψη εξωτερικών παρεμβολώνΔιαθέτει βελτιστοποιημένο χρόνο απόκρισης.χωρίς απώλεια εισαγωγής,χαμηλή κατανάλωση ενέργειας, εύκολη εγκατάσταση καιυποστήριξη προσαρμογήςΧρησιμοποιείται ευρέως σεμετατροπείς,ΥΠΣ,Φωτοηλεκτρική ανίχνευση ρεύματος,Διακόπτες τροφοδοσίας,κινητήρες μεταβλητής συχνότητας, και διάφορανέες ενεργειακές εφαρμογές.

Χαρακτηριστικά

  • Πεδίο μέτρησης 0-50A
  • Η τάση τροφοδοσίας ∆Σ ±15V ±5%
  • Αρχή μέτρησης ∆ιακύκλωμα κλειστού κύκλου
  • Απομόνωση ∙ ηλεκτρική απομόνωση μεταξύ πρωτογενούς και δευτερογενούς
  • Διαδικασία κατσαρόλης ∙ επωξική ρητίνη
  • Ακριβότητα υψηλή ακρίβεια
  • Γραμμικότητα
  • Τύπος μέτρησης ∆Σ / AC / παλμός

Εφαρμογές

  • Εφαρμογές μετατροπών
  • Με μεταβλητή ταχύτητα AC/DC
  • Αδιάλειπτες πηγές ρεύματος (UPS)
  • Ηλεκτρικές πηγές ρεύματος με διακόπτη λειτουργίας (SMPS)
  • Εφαρμογές ρεύματος φωτοβολταϊκών (PV)
  • Μέτρηση του κιβωτίου του νέου ενεργειακού συνδυαστή
  • Εφαρμογή με καλώδια αυτοκινήτων
  • Συσκευές φόρτισης ηλεκτρικών οχημάτων
  • Μετρήση ρεύματος ηλεκτρομαγνητικού θερμαντήρα νερού

Ηλεκτρικά δεδομένα:

HBC10XA HBC20XA HBC30XA HBC50XA
Κατηγοριακό ρεύμα εισόδου 10 20 30 50 Α
Πεδίο ισχύος δοκιμής 20 40 60 100 Α
Αναλογία στροφών 1000 1000 1500 2500 Τ
Αντίσταση περιστροφής Sec 60 60 100 150 Ω
Διορισμένο ρεύμα εξόδου 10 ± 0,5% 20±0,5% 20±0,5% 20±0,5% mA
Πρόσθετη τάση ±15±5% V
Τρόπος εκτόξευσης ≤±0.25 mA
Τρέχοντας ρεύμα -40°+85°C ≤±0.5 mA
Γραμμικότητα ≤±0.2 % FS
Τάξη ≤±0.7 %
di/dt > 50 Α/μS
Χρόνος απόκρισης < 1 μS
Διάφραση ζώνης ΔΕΣ 200 KHZ
Τεχνική ένταση 2.5 KV
Θέρμανση λειτουργίας -40+85 °C
Θέρμανση αποθήκευσης -40+105 °C
Στροφές

Στροφές

αναλογία

Κατηγοριακό ρεύμα εισόδου

IPN[Α]

Ονομαστική τάση εξόδου

VOUT[V]

 Pri DCR[mΩ]

Πρι-αγωγιμότητα

[uH]
Μία φάση 1 ±10(±20,±30,±50) 2.5±0.625 0.05 0.025
2 ±5(±10,±15,±25) 2.5±0.625 0.20 0.1
4 ±2,5 ((±5,±7).5,± 12,5) 2.5±0.625 1.00 0.4
Τριφογενής 1 ±10(±20,±30) 2.5±0.625 0.05 0.025

Αισθητήρας Ρεύματος Φαινομένου Hall Σειράς HBC-X 50A Γαλβανική Απομόνωση για SMPS και Μεταβλητής Συχνότητας Κινητήρες

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Γενικές ερωτήσεις

Ε: Ποια είναι τα πλεονεκτήματα της επωξίας;

Α: Η δοχεία από εποξική ρητίνη παρέχει εξαιρετική προστασία από υγρασία, σκόνη και μόνωση, εξασφαλίζοντας μακροχρόνια σταθερή λειτουργία του αισθητήρα σε διάφορα σκληρά περιβάλλοντα,βελτίωση της μηχανικής αντοχής και της αντοχής σε δονήσεις.

Ε: Ποια είναι η τάση τροφοδοσίας αυτού του αισθητήρα;

Η τάση τροφοδοσίας είναιΣυνεχή τάση ±15V ±5%Το ευρύ φάσμα τάσης είναι κατάλληλο για διάφορα συστήματα βιομηχανικής τροφοδοσίας, διευκολύνοντας την ολοκλήρωση του συστήματος.

Ε: Ποια είναι τα πλεονεκτήματα της μη απώλειας εισαγωγής και της χαμηλής κατανάλωσης ενέργειας;

Α:Καμία απώλεια εισαγωγήςδιασφαλίζει ότι το υπό δοκιμή κύκλωμα δεν επηρεάζεται από τον αισθητήρα, διατηρώντας την αρχική απόδοση του κυκλώματος.Χαμηλή κατανάλωση ενέργειαςμειώνει την αυτοθεραπεία του αισθητήρα, βελτιώνει τη μακροπρόθεσμη σταθερότητα και μειώνει την κατανάλωση ενέργειας του συστήματος.
