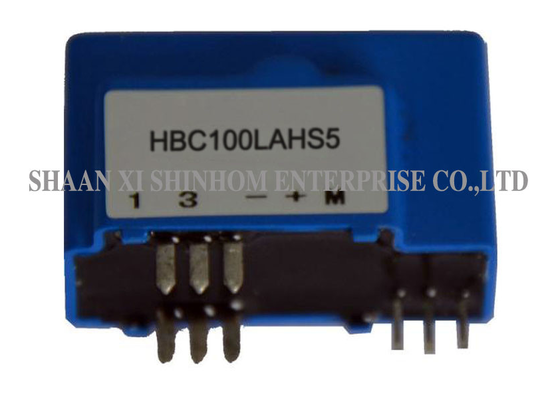

Αισθητήρας ρεύματος με αποτέλεσμα Hall HBC100LAHS5 100A Γαλβανική απομόνωση για κινητήρες μεταβλητής συχνότητας και αιολική ενέργεια

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
Hall Effect Current Sensor HBC100LAHS5 100A Galvanic Isolation for Variable Frequency Drives and Wind Power
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τάση τροφοδοσίας: +5V±5%
Εισαγωγή: 100Α
Παραγωγή: ±0,625V±0,5%
Εγκατάσταση: Εγκατάσταση PCB
Πιστοποίηση: CE, RoHS, ISO
Πλαστικό Υλικό: PBT G30/G15, UL94-V0
Επισημαίνω:

Τρέχων αισθητήρας 100A επίδρασης αιθουσών

,

Αισθητήρας του αποτελέσματος Hall Γαλβανική απομόνωση

,

Αισθητήρας ρεύματος για κινητήρες μεταβλητής συχνότητας
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: HBC100LAHS5
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων

Ο HBC100LAHS5 αισθητήρας ρεύματος φαινομένου Hall κλειστού βρόχου χρησιμοποιεί μια αρχή κλειστού βρόχου (αντιστάθμισης), παρέχοντας ηλεκτρική απομόνωση μεταξύ του πρωτεύοντος και του δευτερεύοντος κυκλώματος. Μετράει με ακρίβεια ρεύματα DC, AC ή παλμών με εύρος μέτρησης 0-100A και λόγο σπειρών 1:1200. Το προϊόν έχει τάση τροφοδοσίας +5V±5% και ονομαστική τάση εξόδου ±0.625V±0.5%. Προσφέρει υψηλή ακρίβεια και εύκολη εγκατάσταση. Χρησιμοποιείται ευρέως σε inverters, AC/DC variable speed drives, UPS, switching power supplies, photovoltaic current sensing, new energy combiner box measurement, wind power current sensing, EV charging equipment current sensing, drive-by-wire automotive applications, household appliance frequency conversion, automatic air compressors, hybrid battery pack current sensing, και automotive electric power steering systems.

Χαρακτηριστικά:
  • Κλειστός βρόχος
  • Ρεύματα λειτουργίας: 0 έως 100A
  • Τροφοδοσία: +5V±5%
  • Ονομαστική τάση εξόδου: ±0.625V±0.5%
  • Υψηλή ακρίβεια
  • Εύκολη τοποθέτηση
Εφαρμογές:
  • Εφαρμογές Inverter
  • AC/DC μεταβλητής ταχύτητας
  • Αδιάλειπτες παροχές ενέργειας (UPS)
  • Τροφοδοτικά μεταγωγής (SMPS)
  • Εφαρμογές φωτοβολταϊκού ρεύματος (PV)
  • Μέτρηση κουτιού συνδυασμού νέας ενέργειας
  • Ανίχνευση ρεύματος στη βιομηχανία αιολικής ενέργειας
  • Ανίχνευση ρεύματος εξοπλισμού φόρτισης ηλεκτρικών οχημάτων
  • Εφαρμογή αυτοκινήτου By-wire
  • Μετατροπή συχνότητας οικιακών συσκευών
  • Εφαρμογή αυτόματου αεροσυμπιεστή
  • Ανίχνευση ρεύματος υβριδικού πακέτου μπαταριών
  • Εφαρμογή συστήματος ηλεκτρικής υποβοήθησης τιμονιού αυτοκινήτου
ΗΛΕΚΤΡΙΚΑ ΔΕΔΟΜΕΝΑ:
HBC100LAHS5
Ονομαστικό ρεύμα εισόδου (Ipn)100A
Εύρος ρεύματος δοκιμής (Ip)±240A
Λόγος σπειρών (Np/Ns)1:1200T
Ονομαστική τάση εξόδου±0.625±0.5%V
Τάση τροφοδοσίας+5±5%V
Ρεύμα κατανάλωσης20+ Ip *( Np/Ns)mA
Τάση offset2.5±0.4%V
Τάση αναφοράς (VR)2.5±0.5%V
Εξωτερική τάση αναφοράς2.0-2.8V
Μετατόπιση τάσης offset≤±0.1mV/℃
Μετατόπιση τάσης εξόδου≤±0.05mV/℃
Γραμμικότητα (Ip=0-±Ipn)≤±0.2%FS
Κλάση≤±1.0%
di/dt＞100A/µS
Χρόνος απόκρισης (100A/µS, 10%～90%)≤1µS
Εύρος ζώνης (-3db)DC～100KHZ
Τάση μόνωσης (50Hz, AC, 1min)5.0KV
Θερμοκρασία λειτουργίας (TA)-40～+85℃
Θερμοκρασία αποθήκευσης (TS)-40～+105℃
Μεικτό βάρος (M)22g

Αισθητήρας ρεύματος με αποτέλεσμα Hall HBC100LAHS5 100A Γαλβανική απομόνωση για κινητήρες μεταβλητής συχνότητας και αιολική ενέργεια

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Συχνές Ερωτήσεις
Ε: Ποια είναι η αρχή λειτουργίας ενός αισθητήρα φαινομένου Hall κλειστού βρόχου;
Α: Ένας αισθητήρας φαινομένου Hall κλειστού βρόχου χρησιμοποιεί ένα στοιχείο Hall για να ανιχνεύσει το μαγνητικό πεδίο που παράγεται από το μετρούμενο ρεύμα. Το σήμα εξόδου οδηγεί ένα πηνίο αντιστάθμισης για να δημιουργήσει ένα αντίθετο μαγνητικό πεδίο, φέρνοντας τη συνολική μαγνητική ροή στον πυρήνα στο μηδέν. Το ρεύμα αντιστάθμισης είναι ανάλογο με το μετρούμενο ρεύμα, παρέχοντας αποτελέσματα μέτρησης υψηλής ακρίβειας και χαμηλής μετατόπισης θερμοκρασίας.
Ε: Τι σημαίνει λόγος σπειρών 1:1200;
Α: Ένας λόγος σπειρών 1:1200 σημαίνει ο λόγος του πρωτεύοντος ρεύματος προς το δευτερεύον ρεύμα αντιστάθμισης είναι 1:1200. Για παράδειγμα, ένα πρωτεύον ρεύμα 100A αντιστοιχεί σε περίπου 83.3mA δευτερεύον ρεύμα αντιστάθμισης, το οποίο μετατρέπεται σε τάση εξόδου ±0.625V μέσω της ενσωματωμένης αντίστασης.
Ε: Για ποιες εφαρμογές νέας ενέργειας είναι κατάλληλο αυτό το προϊόν;
Α: Αυτό το προϊόν είναι κατάλληλο για ανίχνευση φωτοβολταϊκού ρεύματος, μέτρηση κουτιού συνδυασμού νέας ενέργειας, ανίχνευση ρεύματος αιολικής ενέργειας, ανίχνευση ρεύματος εξοπλισμού φόρτισης EV και ανίχνευση ρεύματος υβριδικού πακέτου μπαταριών στον τομέα της νέας ενέργειας.
Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;
Α: Μπορείτε να υποβάλετε αίτηση για δείγμα μέσω της ιστοσελίδας μας ή μέσω email. Παρακαλούμε δώστε τις πληροφορίες της εταιρείας σας και το μοντέλο στόχο. Τα δείγματα είναι δωρεάν και θα αποσταλούν εντός 3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης μαζικής παραγγελίας είναι γενικά 2-8 εβδομάδες.
