Μετασχηματιστής RF SMD Balun με σπειρώματα από σμάλτο χαλκού χαμηλού προφίλ για ευρυζωνική αντιστοίχιση και μίκτες

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή

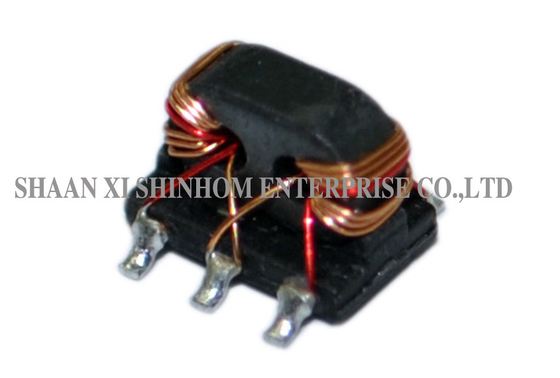

SMD Balun RF Transformer Enameled Copper Wire Low Profile for Broadband Matching and Mixers
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Συχνότητα: 5-1500 MHz
Ζημία επιστροφής εισόδου: Ελάχ. 16,0 dB (Τύπος 23 dB)
Απώλεια επιστροφής εξόδου: Ελάχ. 16,0 dB (Τύπος 25 dB)
Απώλεια επιστροφής ζεύξης: Ελάχ. 16,0 dB (Τύπος 22 dB)
Θερμοκρασία λειτουργίας: -40 ℃ έως 85 ℃
Θερμοκρασία αποθήκευσης: -55°C έως 100°C
Επισημαίνω:

Μετασχηματιστής RF SMD Balun με σπειρώματα από σμάλτο χαλκού

,

Μετασχηματιστής RF χαμηλού προφίλ για ευρυζωνική αντιστοίχιση

,

Μετασχηματιστής RF για μίκτες με εγγύηση
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: RF3S-1601
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων
Πηνία μετασχηματιστών RF SMD Balun με σμάλτο χάλκινο σύρμα, ακροδέκτη βάσης σε επιφανειακή στήριξη

Η σειρά μετασχηματιστών RF SMD balun χρησιμοποιεί μια διπλή περιέλιξη με σμάλτο χάλκινο σύρμα, προσφέροντας υψηλή σταθερότητα και σχεδιασμό χαμηλού προφίλ. Είναι κατάλληλη για αυτοματοποιημένη τοποθέτηση SMT. Διατίθενται πολλαπλοί τύποι μετασχηματιστών balun, κατάλληλοι για διπλούς ισορροπημένους αναμικτήρες, ζεύκτες, μετασχηματιστές αντιστοίχισης σύνθετης αντίστασης ευρέος φάσματος, δίκτυα συνδυασμού και διαίρεσης ισχύος, κατευθυντικούς ζεύκτες και καλωδιακά μόντεμ σε εφαρμογές RF. Η περιέλιξη με σμάλτο χάλκινο σύρμα εξασφαλίζει εξαιρετική απόδοση RF και μακροχρόνια αξιοπιστία. Χρησιμοποιείται ευρέως σε ασύρματες επικοινωνίες, μπροστινά τμήματα RF, δοκιμές και μετρήσεις, και εξοπλισμό δικτύων ευρέος φάσματος.Χαρακτηριστικά

Περιέλιξη με σμάλτο χάλκινο σύρμα – υψηλή σταθερότητα
  • Διπλή περιέλιξη – σταθερή απόδοση
  • Επιφανειακή στήριξη – κατάλληλη για SMT
  • Σχεδιασμός χαμηλού προφίλ – εξοικονομεί χώρο
  • Κατάλληλο για μετασχηματιστές balun
  • Αντιστοίχιση σύνθετης αντίστασης ευρέος φάσματος
  • Συνδυασμός και διαίρεση ισχύος
  • Εφαρμογές κατευθυντικού ζεύκτη
  • Εφαρμογές
Διπλοί ισορροπημένοι αναμικτήρες
  • Ζεύκτες
  • Μετασχηματιστές αντιστοίχισης σύνθετης αντίστασης ευρέος φάσματος
  • Δίκτυα συνδυασμού και διαίρεσης ισχύος
  • Κατευθυντικοί ζεύκτες
  • Καλωδιακά μόντεμ DOCSIS 3.0/3.1
  • Μονάδες μπροστινού τμήματος RF
  • Εξοπλισμός ασύρματων επικοινωνιών
  • ΗΛΕΚΤΡΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ (25°C, Z=75Ω)
Παράμετρος
Τιμή Συχνότητα
5-1500MHz Απώλεια κύριας γραμμής
1.7dB Μέγιστο (0.8dB Τυπ.) Σύζευξη
16.0±0.8dB Απώλεια επιστροφής εισόδου
16.0dB Ελάχιστο (23dB Τυπ.) Απώλεια επιστροφής εξόδου
16.0dB Ελάχιστο (25dB Τυπ.) Απώλεια επιστροφής σύζευξης
16.0dB Ελάχιστο (22dB Τυπ.) Απομόνωση
20.0dB Ελάχιστο (30dB Τυπ.) Θερμοκρασία λειτουργίας
-40°C έως 85°C Θερμοκρασία αποθήκευσης
-55°C έως 100°C Συχνές Ερωτήσεις
Μετασχηματιστής RF SMD Balun με σπειρώματα από σμάλτο χαλκού χαμηλού προφίλ για ευρυζωνική αντιστοίχιση και μίκτες
Ε: Ποια είναι η κύρια λειτουργία ενός μετασχηματιστή balun;

Α:

Το σμάλτο χάλκινο σύρμα έχει ένα μονωτικό επίστρωμα σμάλτου στην επιφάνεια, εξασφαλίζοντας ηλεκτρική μόνωση μεταξύ των περιελίξεων. Επιτρέπει σφιχτή περιέλιξη χωρίς κινδύνους βραχυκυκλώματος, ενώ παρέχει καλά χαρακτηριστικά υψηλής συχνότητας και αντοχή στη θερμότητα.Ε: Ποια είναι τα πλεονεκτήματα της διαδικασίας διπλής περιέλιξης;

Α:

Το σμάλτο χάλκινο σύρμα έχει ένα μονωτικό επίστρωμα σμάλτου στην επιφάνεια, εξασφαλίζοντας ηλεκτρική μόνωση μεταξύ των περιελίξεων. Επιτρέπει σφιχτή περιέλιξη χωρίς κινδύνους βραχυκυκλώματος, ενώ παρέχει καλά χαρακτηριστικά υψηλής συχνότητας και αντοχή στη θερμότητα.Ε: Ποια είναι τα πλεονεκτήματα του σμάλτου χάλκινου σύρματος σε σύγκριση με το συνηθισμένο χάλκινο σύρμα;

Α:

Το σμάλτο χάλκινο σύρμα έχει ένα μονωτικό επίστρωμα σμάλτου στην επιφάνεια, εξασφαλίζοντας ηλεκτρική μόνωση μεταξύ των περιελίξεων. Επιτρέπει σφιχτή περιέλιξη χωρίς κινδύνους βραχυκυκλώματος, ενώ παρέχει καλά χαρακτηριστικά υψηλής συχνότητας και αντοχή στη θερμότητα.
