Μεταγωγός SMD με προστασία υψηλού ρεύματος SDRH5D18/5D28 σειράς χαμηλή DCR για φορητά υπολογιστές και τηλεοράσεις LCD

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή

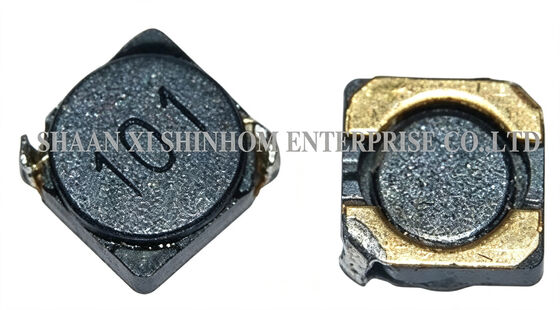

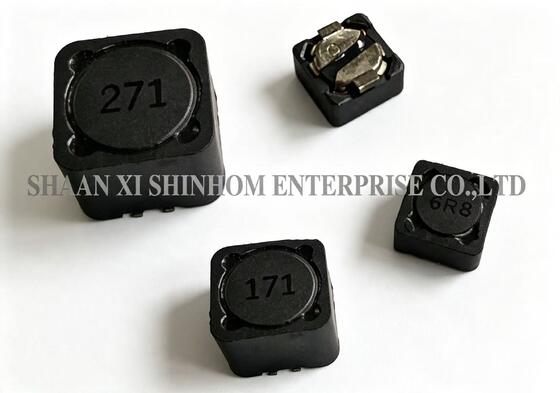

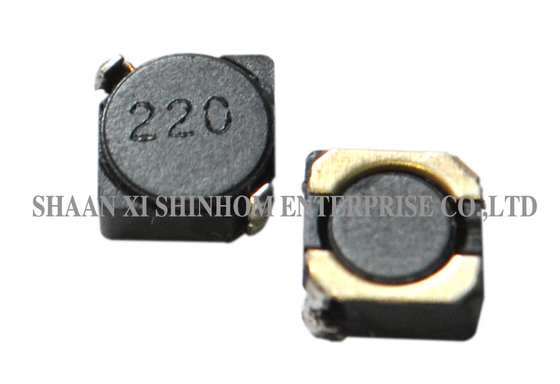

High Current Shielded SMD Inductor SDRH5D18/5D28 Series Low DCR for Notebooks and LCD TVs
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επαγωγή: 1uH έως 100uH
Μέγιστο ρεύμα: 3,86Α
Μέγεθος μαξιλαριών: 6,3mm*6,3mm
Θωράκιση: Θωρακισμένος
Υλικό: Φερρίτης
Όνομα προϊόντος: Πηνίο δύναμης SMD
Επισημαίνω:

Επικεφαλής του SMD με υψηλό ρεύμα

,

Δυναμικός επαγωγός χαμηλής DCR

,

Δορυφόρος SDRH5D18 για LCD τηλεοράσεις
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Σειρά SDRH5D18/5D28
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων
SDRH5D18/5D28 Σειρά 1μH έως 100μH μαγνητικά θωρακισμένοι επαγωγείς ισχύος επιφανειακής στήριξης, επαγωγέας SMD, Ρεύμα έως 3.86A

Η σειρά SDRH5D18/5D28 μαγνητικά θωρακισμένος επαγωγέας ισχύος SMD χρησιμοποιεί μαγνητική δομή θωράκισης και τετράγωνο επίπεδο σχεδιασμό πακέτου. Μειώνει αποτελεσματικά το EMI και είναι κατάλληλος για διατάξεις PCB υψηλής πυκνότητας και εφαρμογές με περιορισμένο χώρο. Το εύρος επαγωγής καλύπτει 1μH έως 100μH. Η υψηλή χωρητικότητα ρεύματος είναι έως 3.86A. Η χαμηλή DCR εξασφαλίζει υψηλή απόδοση μετατροπής. Το προϊόν προσφέρει εξαιρετική μηχανική αντοχή, υψηλή αξιοπιστία και εξαιρετική συγκολλησιμότητα, εξασφαλίζοντας μακροχρόνια αξιόπιστη λειτουργία υπό διάφορες συνθήκες εργασίας. Χρησιμοποιείται ευρέως σε βίντεο εγγραφείς, φορητούς υπολογιστές, μετατροπείς DC-DC, ψηφιακές βιντεοκάμερες, συστήματα επικοινωνιών, συστήματα τροφοδοσίας αυτοκινήτων, τηλεοράσεις LCD/PDP, σκληρούς δίσκους, συστήματα δικτύου και περιφερειακά υπολογιστών.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
  • Μαγνητικά Θωρακισμένη Δομή
  • Χαμηλή Αντίσταση DC
  • Μεγάλο ρεύμα έως 3.86A
  • Εξαιρετική Μηχανική Αντοχή
  • Υψηλή Αξιοπιστία και Εξαιρετική Συγκολλησιμότητα
  • Χαμηλό και Τετράγωνο Προφίλ
  • Υψηλή Αντοχή στη Θερμότητα
ΚΟΙΝΕΣ ΕΦΑΡΜΟΓΕΣ:
  • VCR, Φορητοί Υπολογιστές, Μετατροπείς DC/DC
  • Ψηφιακές Βιντεοκάμερες
  • Σύστημα Επικοινωνιών
  • Τροφοδοτικό Συστημάτων Αυτοκινήτων
  • Τηλεοράσεις LCD PDP
  • Σκληροί Δίσκοι, Topset, XDSL
  • Συστήματα Δικτύου
  • Εξοπλισμός Περιφερειακών Υπολογιστών
ΕΞΟΠΛΙΣΜΟΣ ΚΑΙ ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΩΝ:
  • Δοκιμή Επαγωγέων: HP4284A (Ισοδύναμο αποδεκτό)
  • DCR: QuadTech 1880 Milliohmmeter
  • Q- HP4342A - SRF-HP4191A
  • Το IDCMax ρεύμα μειώνεται κατά 10% σε σχέση με την αρχική του τιμή
  • Θερμοκρασία λειτουργίας: -40℃ έως +105℃
  • Θερμοκρασία αποθήκευσης: -40℃ έως +105℃
  • Μέθοδοι συγκόλλησης: Φάσης Ατμού, Υπέρυθρης Αναρροής
  • Αντοχή στη θερμότητα συγκόλλησης: 260℃ για 10 δευτερόλεπτα
  • Αντοχή σε διαλύτες: Συμμορφώνεται με το MIL-STD-202E

Μεταγωγός SMD με προστασία υψηλού ρεύματος SDRH5D18/5D28 σειράς χαμηλή DCR για φορητά υπολογιστές και τηλεοράσεις LCD

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Ε: Ποια είναι τα πλεονεκτήματα της μαγνητικά θωρακισμένης δομής;
Α: Η μαγνητικά θωρακισμένη δομή χρησιμοποιεί σχεδιασμό κλειστού μαγνητικού κυκλώματος για να περιορίσει τη μαγνητική ροή εντός του πυρήνα. Μειώνει αποτελεσματικά τη διαρροή μαγνητικής ροής και την ηλεκτρομαγνητική παρεμβολή σε κοντινά ευαίσθητα κυκλώματα. Σε διατάξεις PCB υψηλής πυκνότητας, όπως εξοπλισμός επικοινωνιών και ηλεκτρονικά αυτοκινήτων, οι θωρακισμένοι επαγωγείς βελτιώνουν σημαντικά την απόδοση EMC του συστήματος.
Ε: Ποιο είναι το εύρος επαγωγής και το ονομαστικό ρεύμα αυτής της σειράς;
Α: Το εύρος επαγωγής καλύπτει 1μH έως 100μH, με ονομαστικό ρεύμα έως 3.86A. Το ευρύ εύρος επαγωγής και η υψηλή χωρητικότητα ρεύματος το καθιστούν κατάλληλο για διάφορες εφαρμογές από φιλτράρισμα σήματος έως μετατροπή ισχύος.
Ε: Πώς ορίζεται το ονομαστικό ρεύμα;
Α: Το ονομαστικό ρεύμα ορίζεται ως η τιμή συνεχούς ρεύματος στην οποία η επαγωγή μειώνεται κατά 10% (το IDCMax ρεύμα μειώνεται κατά 10% σε σχέση με την αρχική του τιμή). Οι συνθήκες δοκιμής είναι σε θερμοκρασία περιβάλλοντος 20℃. Σε πραγματικές εφαρμογές, λάβετε υπόψη την επίδραση της αύξησης της θερμοκρασίας στο ρεύμα κορεσμού και αφήστε επαρκές περιθώριο σχεδιασμού.
