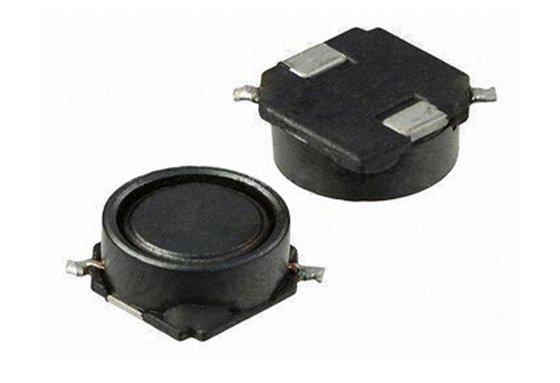

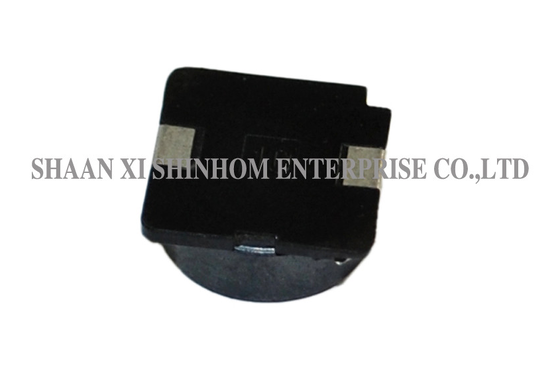

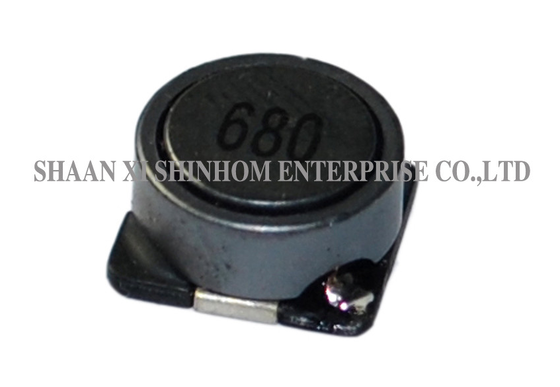

Πηνίο θωρακισμένο SMD υψηλού ρεύματος σειράς SDRH12565/12575 χαμηλής αντίστασης DC για τηλεοράσεις LCD και κινητά τηλέφωνα

ΗΗ σειρά SDRH12565/12575Δυναμικό αντλητήρα SMD με μαγνητική προστασίαδομή μαγνητικής ασπίδαςΗ υψηλή χωρητικότητα ρεύματος μπορεί να φθάσει τα6.2ΑΗ χαμηλή DCR εξασφαλίζει υψηλή αποτελεσματικότητα μετατροπής.συσκευές καταγραφής βίντεο,Ηλεκτρονικές οθόνες LCD,κινητά τηλέφωνα,φορητοί υπολογιστές,ΠΡΑ,Ηλεκτρονικά ρολόγια,Ηλεκτρικές πηγές διακόπτη συνεχούς ρεύματος,Εξοπλισμός OA, καιΠρογραμματιστές flashστις εφαρμογές ηλεκτρονικών ειδών καταναλωτή και γραφείου.

Χαρακτηριστικά

• Δομή μαγνητικής ασπίδας
• Διορισμένο ρεύμα ̇ έως 6,2A
• Χαμηλή DCR
• Υψηλή αξιοπιστία
• Θερμοκρασία λειτουργίας -40°C έως +105°C
• Θερμοκρασία αποθήκευσης ∙ -40°C έως +105°C
• Μέθοδος συγκόλλησης ∆ φάση ατμού / υπέρυθρη ροή
• Αντίσταση θερμότητας συγκόλλησης 260°C / 10 δευτερόλεπτα

Εφαρμογές

• Ηλεκτρικές πηγές ρεύματος για βιντεοφωνητή (VCR)
• Ηλεκτρικές πηγές τροφοδοσίας τηλεοράσεων LCD
• Διαχείριση ισχύος κινητής τηλεφωνίας
• Ηλεκτρική τροφοδοσία μητρικής πλακέτας φορητού υπολογιστή
• Ηλεκτρικές πηγές ενέργειας PDA
• Ηλεκτρονικά ρολόγια και ρολόγια
• Ηλεκτρικές πηγές διακόπτη συνεχούς ρεύματος
• Εξοπλισμός OA και προγραμματιστές flash

Ο εξοπλισμός και οι συνθήκες δοκιμής:

·Δοκιμασία επαγωγού: HP4284A (ισοδύναμο αποδεκτό)
DCR:QuadTech 1880 εκατομμυριομέτρο
Το ρεύμα IDCMax μειώνεται κατά 10% σε σχέση με την αρχική του τιμή
·Θερμοκρασία λειτουργίας: -40°C έως +105°C
·Θερμοκρασία αποθήκευσης: -40°C έως +105°C
·Μεθόδους συγκόλλησης: Φάση ατμού, υπέρυθρη ροή
·Αντίσταση στη θερμότητα συγκόλλησης: 260°C για 10 δευτερόλεπτα
·Αντίσταση σε διαλύτες: συμμορφώνεται με την MIL-STD-202E

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.
