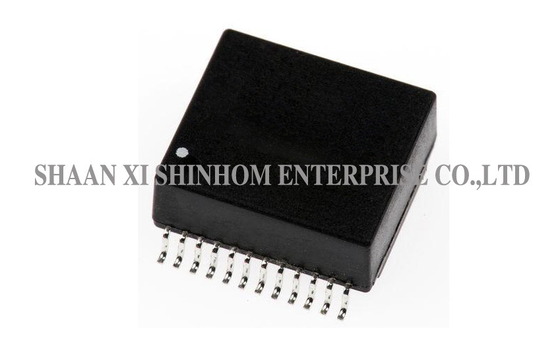

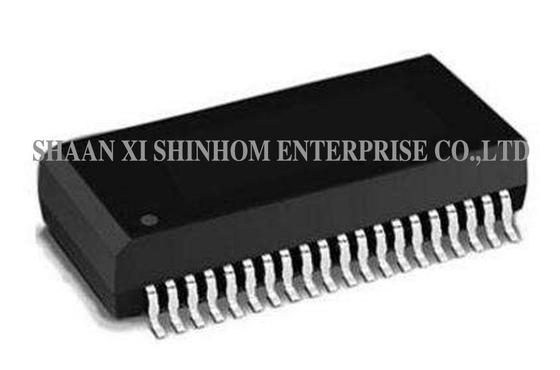

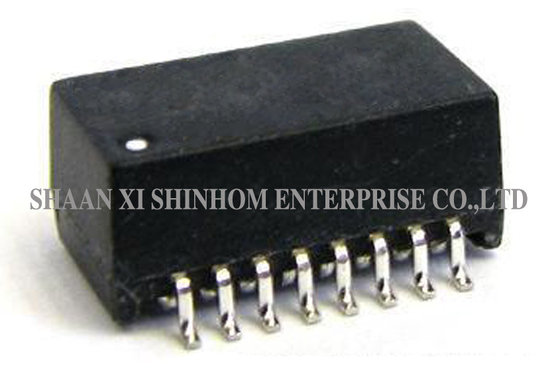

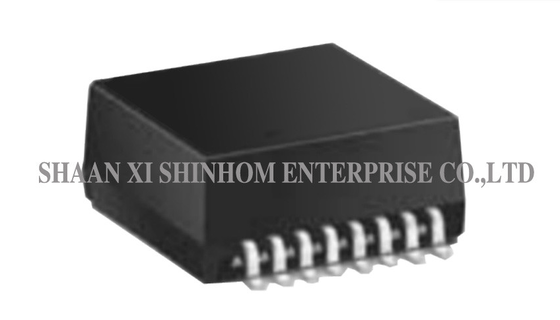

Μονάδα μαγνητικών στοιχείων Quad Port 10/100Base-T LAN-400 Series για διακόπτες και δρομολογητές

Μονάδες μαγνητικών δικτύου LAN-400 Series 10/100 Base-T, Μετασχηματιστής δικτύου μονής θύρας 40PIN

Η σειρά LAN-400 Η μονάδα μαγνητικού δικτύου Ethernet 4 θυρών 10/100Base-T έχει σχεδιαστεί για εφαρμογές εξοπλισμού δικτύου πολλαπλών θυρών. Τέσσερις ανεξάρτητες θύρες ενσωματώνονται σε μία μόνο μονάδα, εξοικονομώντας χώρο στην πλακέτα PCB. Το προϊόν συμμορφώνεται με το πρότυπο Ethernet IEEE802.3. Η αυτεπαγωγή ανοιχτού κυκλώματος είναι τουλάχιστον 350µH (@8mA πόλωση). Η απώλεια εισαγωγής είναι ≤1.1dB (1-100MHz). Η τάση απομόνωσης είναι 1500VRMS. Η συσκευασία επιφανειακής στήριξης είναι κατάλληλη για αυτοματοποιημένες γραμμές παραγωγής SMT, με συμπαγή σχεδίαση 40 ακίδων. Χρησιμοποιείται ευρέως σε διακόπτες 4 θυρών, δρομολογητές, κάρτες δικτυακής διεπαφής, βιομηχανικό εξοπλισμό Ethernet και συσκευές τροφοδοσίας PoE.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Συμβατό με IEEE 802.3 Ethernet
• Τετραπλή Θύρα
• Επιφανειακή Στήριξη
• Αυτεπαγωγή: 350μH Ελάχιστο @ Idc=8mA
• Απώλεια Εισαγωγής: -1.1 dB Μέγιστο @ 1-100 MHz
• Hipot: 1500 VRMS Ελάχιστο
• Μέθοδοι συγκόλλησης: Κυματοειδής, Αναδιαρροής
• Θερμοκρασία Λειτουργίας: 0℃ έως 70℃
• Θερμοκρασία Αποθήκευσης: -55℃ έως 125℃

Εφαρμογές

• Διακόπτες Ethernet 4 θυρών

• Δρομολογητές δικτύου

• Κάρτες Δικτυακής Διεπαφής (NIC)

• Βιομηχανικός εξοπλισμός Ethernet

• Συσκευές τροφοδοσίας PoE

• Ενσωματωμένες μονάδες δικτύου

• Εξοπλισμός δικτύου πολλαπλών θυρών

• Εξοπλισμός ευρυζωνικής πρόσβασης

Συχνές Ερωτήσεις

Ε: Ποια είναι τα πλεονεκτήματα του ολοκληρωμένου σχεδιασμού 4 θυρών;

Α: Ο ολοκληρωμένος σχεδιασμός 4 θυρών ενσωματώνει τέσσερις ανεξάρτητους μετασχηματιστές Ethernet σε μία μόνο μονάδα. Σε σύγκριση με τη χρήση τεσσάρων μετασχηματιστών μονής θύρας, εξοικονομεί χώρο στην πλακέτα PCB, απλοποιεί τη διάταξη, μειώνει το κόστος συναρμολόγησης και βελτιώνει την αποδοτικότητα παραγωγής.

Ε: Ποια είναι η παράμετρος αυτεπαγωγής ανοιχτού κυκλώματος (OCL) αυτού του προϊόντος;

Α: Η αυτεπαγωγή ανοιχτού κυκλώματος είναι τουλάχιστον 350µH (@8mA ρεύμα πόλωσης), διασφαλίζοντας την ακεραιότητα μετάδοσης του σήματος και την ικανότητα απόρριψης κοινού τρόπου υπό τυπικές συνθήκες λειτουργίας.

Ε: Πώς να υποβάλετε αίτηση για δείγματα; Ποιος είναι ο χρόνος παράδοσης;

Α: Μπορείτε να υποβάλετε αίτηση για δείγμα μέσω του ιστότοπού μας ή μέσω email. Παρακαλούμε δώστε τα στοιχεία της εταιρείας σας και το μοντέλο-στόχο. Τα δείγματα παρέχονται δωρεάν και θα αποσταλούν εντός 3-5 εργάσιμων ημερών. Ο χρόνος παράδοσης μαζικής παραγγελίας είναι γενικά 2-8 εβδομάδες.
