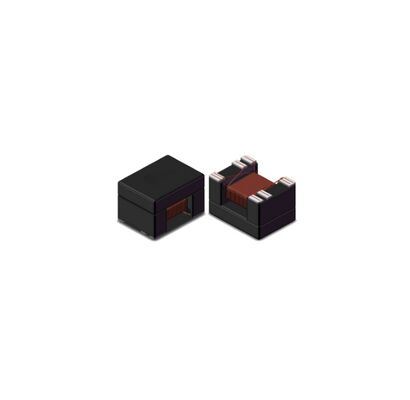

Υπερ μικροσκοπικός μετασχηματιστής σήματος σειράς TX4532
Η σειρά TX4532, σχεδιασμένη για υψηλής ταχύτητας μετάδοση δεδομένων και αξιόπιστη παροχή ενέργειας μέσω Ethernet, αντιπροσωπεύει την κορυφή της μικρογραφίας και της απόδοσης στηνΜετασχηματιστές διεπαφής LANΑυτά.Μετασχηματιστές σήματοςέχουν σχεδιαστεί ειδικά για να ανταποκρίνονται στις αυστηρές απαιτήσεις των σύγχρονων διεπαφών δικτύου, παρέχοντας εξαιρετική ακεραιότητα σήματος με βελτιωμένη απώλεια επιστροφής και ελαχιστοποίηση της διασταυρούμενης ομιλίας.Πλήρης συμμόρφωση με την IEEE 802.3af (15W) και IEEE 802.3at (30W), είναι ιδανικάΜετασχηματιστές PoEγια την ενσωμάτωση δεδομένων και ισχύος σε ένα ενιαίο καλώδιο. Κατασκευασμένο με αυτοματοποιημένη επικάλυψη για σταθερή υψηλή ποιότητα και με ανθεκτική κατασκευή που επιβιώνει εκτεταμένες δοκιμές περιβαλλοντικών πιέσεων,προσφέρουν αξιόπιστη απόδοση σε συμπαγή, εφαρμογές ευαίσθητες στον χώρο.
Βασικά χαρακτηριστικά
Αρχικές ηλεκτρικές προδιαγραφές (παράδειγμα TX4532-121)
| Παράμετρος |
Αξία |
| Δυνατότητα επαγωγής ανοικτού κυκλώματος (OCL) |
120 μH (Min) @ 15mA |
| Αντίσταση συνεχούς ρεύματος (DCR) |
20,00 Ω (μέγιστο) |
| Απώλεια εισαγωγής |
-1,5 dB (μέγιστο) |
| Επιστροφή απώλειας |
-20 dB (Min) |
- Υποστηρίζει το IEEE 802.3af (15W) και το IEEE 802.3at (30W) Power over Ethernet
- Υψηλή τάση απομόνωσης: 1500Vrms
- Ευρύ εύρος θερμοκρασίας λειτουργίας: -40°C έως +105°C
- Σύνθετο, ελαφρύ σχεδιασμό για τοποθέτηση στην επιφάνεια
- Συμμόρφωση με το RoHS
- Αποδεδειγμένη αξιοπιστία:Σχεδιασμένο για να περάσει μια ολοκληρωμένη δέσμη περιβαλλοντικών δοκιμών, συμπεριλαμβανομένων θερμικών σοκ, υγρασίας, δονήσεων και αλατιού
Εφαρμογές
- Λιμένες LAN σε διακόπτες δικτύου, δρομολογητές και πύλες πρόσβασης
- Εξοπλισμός επικοινωνίας και σταθμοί βάσης
- Ψηφιακά καταναλωτικά ηλεκτρονικά που απαιτούν σύνδεση Ethernet (έξυπνες τηλεοράσεις, κονσόλες παιχνιδιών, set-top boxes)
- Συσκευές και ελεγκτές βιομηχανικής Ethernet
- Κάθε εφαρμογή που απαιτεί συμπαγή, αξιόπιστη απομόνωση σήματος και υποστήριξη PoE
Συχνές Ερωτήσεις
Ποιο είναι το βασικό όφελος της βελτίωσης της απώλειας επιστροφής σε έναν μετασχηματιστή LAN;
Η βελτιωμένη απώλεια επιστροφής ελαχιστοποιεί τις αντανακλάσεις σήματος στην διεπαφή του μετασχηματιστή, η οποία είναι κρίσιμη για τη διατήρηση της ακεραιότητας του σήματος, τη μείωση των σφαλμάτων bit,και διασφάλιση σταθερής μεταφοράς δεδομένων υψηλής ταχύτητας σε εφαρμογές Ethernet.
Υποστηρίζει αυτός ο μετασχηματιστής την παροχή ενέργειας μέσω Ethernet (PoE);
Ναι, η σειρά TX4532 έχει σχεδιαστεί για να συμμορφώνεται με τα πρότυπα PoE IEEE 802.3af (15.4W) και IEEE 802.3at (30W), επιτρέποντάς της να διαβιβάζει με ασφάλεια δεδομένα και ισχύ μέσω καλωδίων Ethernet.
Γιατί είναι σημαντικός ο εκτεταμένος κατάλογος δοκιμών αξιοπιστίας;
Οι ανωτέρω δοκιμές (θερμικό σοκ, υγρασία, δονήσεις κλπ.) αποδεικνύουν ότι ο μετασχηματιστής είναι κατασκευασμένος για να αντέχει σε σκληρά περιβάλλοντα λειτουργίας και να εξασφαλίζει μακροχρόνια αξιοπιστία,που είναι απαραίτητο για τις υποδομές δικτύου και τους βιομηχανικούς εξοπλισμούς που πρέπει να λειτουργούν συνεχώς.
Τι σημαίνει η βαθμολογία απομόνωσης 1500Vrms;
Η ικανότητα αυτή υποδεικνύει ότι ο μετασχηματιστής μπορεί να αντέξει υψηλή τάση (1500V μέση τετραγωνική ρίζα) μεταξύ των πρωτογενών και δευτερογενών τυλιγμών του για καθορισμένο χρονικό διάστημα,παρέχει κρίσιμη απομόνωση ασφάλειας και προστασία από υπερβολές τάσης για συνδεδεμένο εξοπλισμό.
