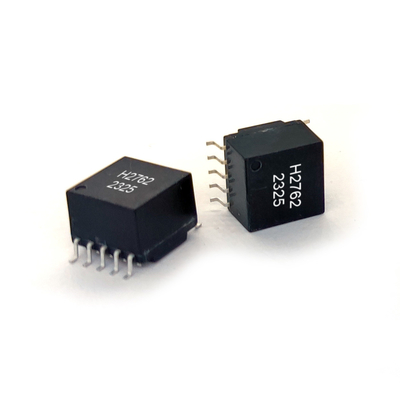

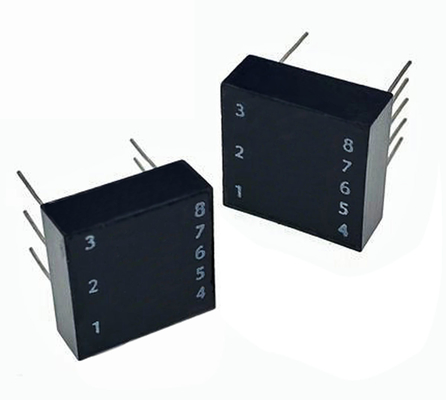

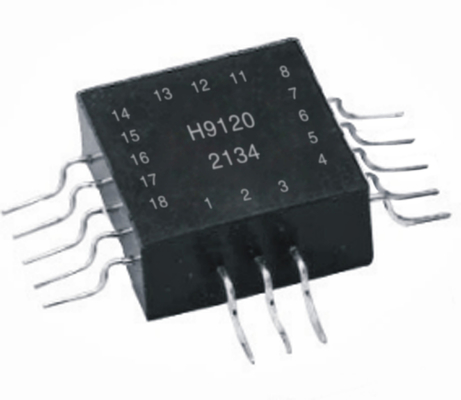

Στρατιωτικός μετασχηματιστής mil-STD-1553 λεωφορείων στοιχείων αντικατάσταση mil-perf-21028 για Πρωθυπουργός-DB2762

Οι μετασχηματιστές λεωφορείου δεδομένων SHINHOM 1553B εξυπηρετούν την άμυνα, την αεροδιαστημική, την αυτοματοποίηση, τις επικοινωνίες, την ενέργεια, την ιατρική και τις κυβερνητικές βιομηχανίες, μεταξύ άλλων.Οι μετασχηματιστές λεωφορείου δεδομένων μας είναι κατασκευασμένοι για βέλτιστη απόδοση στις πιο απαιτητικές από αυτές τις εφαρμογές.Κάθε μετασχηματιστής λεωφορείου δεδομένων έχει σχεδιαστεί ειδικά για να πληροί τις απαιτήσεις MIL-STD-1553 και MIL-PERF-21028.

Ειδικότητα

• Αυτοί οι μετασχηματιστές πληρούν πλήρως τις απαιτήσεις της MIL STD 1553B Command/Response Multiplex Data Bus.
• Επίσης πληρούν τις προδιαγραφές του MIL-T-21038 για τους μετασχηματιστές παλμού.
• Εφαρμοσμένα πρότυπα: γενική προδιαγραφή ESCC 3201 για διαστημικά προϊόντα
• Εποξικό χύτευμα σύμφωνα με τις απαιτήσεις εξάτμισης αερίων του ECSS-Q-ST-70-02C
• Δείκτης απόρριψης κοινής λειτουργίας (CMR) άνω των 45dB
• Πτώση κάτω του 20%
• Υψηλή παρεμπόδιση εισόδου (3,000 Ω έως 7,200 Ω)
• Δοκιμαστικές συχνότητες αντισταθμίσεων από 75KHz έως 1MHz
• ±1 V μέγιστη υπέρβαση και κλήση 2 μs
• πλάτος παλμού συμμορφώνεται με το MSL (επίπεδο ευαισθησίας σε υγρασία) 3
• Αυτοί οι μετασχηματιστές διαθέτουν σχεδιασμό υψηλής απόδοσης για ελάχιστες απώλειες.
• Όλα τα τυλιγμένα είναι κεντρικά για μεγαλύτερη ευελιξία εφαρμογής κυκλώματος.
• Η σειρά είναι συσκευασμένη σε μια διαμόρφωση τύπου τυπωμένου κυκλώματος, με χαμηλό προφίλ.

Εφαρμογές

• Ενεργοποίηση και οργάνωση
• Έλεγχος της εναέριας κυκλοφορίας
• Επικοινωνίες
• Έλεγχος πτήσης μέσω καλωδίου
• Έλεγχος πρόωσης
• Διασύνδεση αισθητήρα
• Διαχείριση καταστημάτων

Τυπική μορφή κύματος εξόδου για το κύκλωμα δοκιμής σε πτώση, χρόνο άνοδος, πλάτος παλμού
