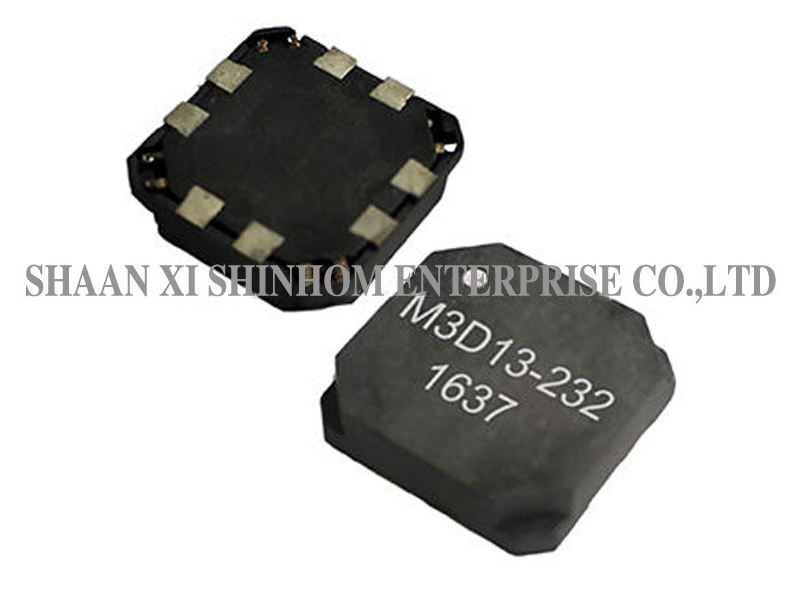

SMD 3D RFID Transponder Antenna Coil για αυτοκίνητα παθητικά συστήματα εισόδου χωρίς κλειδί

Το πηνίο κεραίας πομποδέκτη SMD 3D RFID διαθέτει συμπαγές μέγεθος 13,0×13,0×3,1mm. Χρησιμοποιεί τρία ανεξάρτητα πηνία συνδυασμένα κατά μήκος του άξονα X, του άξονα Y και του άξονα Z για να επιτύχει πλήρη χωρική κάλυψη, εξασφαλίζοντας σταθερή λήψη σήματος από οποιαδήποτε κατεύθυνση. Η πολυστρωματική δομή φερρίτη παρέχει εξαιρετική ηλεκτρική απόδοση. Ο σχεδιασμός χαμηλού προφίλ εξοικονομεί χώρο στην πλακέτα PCB. Η ολοκληρωμένη λύση ενός εξαρτήματος με τρία πηνία μειώνει το κόστος συναρμολόγησης και βελτιώνει την αξιοπιστία του κυκλώματος. Χρησιμοποιείται ευρέως σε συστήματα παθητικής εισόδου χωρίς κλειδί αυτοκινήτων, συστήματα εκκίνησης χωρίς κλειδί, λειτουργίες αφύπνισης TPMS, έλεγχο βιομηχανικής εφοδιαστικής αλυσίδας, έλεγχο πρόσβασης και συσκευές παρακολούθησης.

• Διαστάσεις – 13,0×13,0×3,1mm
• Κάλυψη τριών αξόνων – Άξονας X / Άξονας Y / Άξονας Z / Άξονας XY
• Υψηλός συντελεστής Q
• Πολυστρωματική δομή φερρίτη
• Σχεδιασμός χαμηλού προφίλ
• Ευρύ εύρος θερμοκρασίας λειτουργίας
• Συσκευασία SMD
• Ενσωμάτωση ενός εξαρτήματος με τρία πηνία

• Αυτοκίνητα
• Συστήματα παθητικής εισόδου χωρίς κλειδί και συστήματα Keyless Go
• RTPMS με λειτουργίες αφύπνισης
• Βιομηχανική εφοδιαστική αλυσίδα και έλεγχος
• Έλεγχος πρόσβασης
• Συσκευές παρακολούθησης

• Συχνότητα δοκιμής: 125KHz / 1V.
• Θερμοκρασία λειτουργίας: －40°C ~ ＋85°C
• Ευαισθησία (S0) μετρημένη με πηνία Helmholtz H=8,36 A/m@125kHz.
• SRF: Συχνότητα αυτοσυντονισμού του πηνίου.
• Wx/Wy/Wz σημαίνει περιέλιξη πηνίου των αξόνων X, Y και Z.
• f20/f125/f134.2 σημαίνει συχνότητα συντονισμού 20kHz, 125kHz και 134,2kHz.
• Δοκιμή υπό συνθήκη σχετικής υγρασίας 85%
• Οποιαδήποτε άλλη τιμή αυτεπαγωγής σε LF ή αυστηρότερες ανοχές μπορούν να παρασχεθούν. Επίσης, μπορούν να παρασχεθούν διαφορετικές τιμές αυτεπαγωγής στους διαφορετικούς άξονες περιέλιξης. Παρακαλούμε επικοινωνήστε με τον πωλητή μας για οποιαδήποτε ερώτηση.

Για περισσότερα πηνία κεραίας RFID, παρακαλούμε επισκεφθείτε την ιστοσελίδα μας ή επικοινωνήστε μαζί μας.

Ε: Ποια είναι η διαφορά μεταξύ ενός πηνίου 3D και ενός τυπικού πηνίου μονού άξονα;

Α: Ένα πηνίο 3D ενσωματώνει τρία ανεξάρτητα πηνία κατά μήκος των αξόνων X, Y και Z σε ένα μόνο εξάρτημα, επιτυγχάνοντας πλήρη χωρική κάλυψη. Ανεξάρτητα από την κατεύθυνση από την οποία προσεγγίζει ο πομποδέκτης την κεραία, μπορεί να ανιχνευθεί αξιόπιστα. Αυτό είναι ιδιαίτερα κατάλληλο για εφαρμογές με αβέβαιη προσανατολισμό, όπως τα συστήματα παθητικής εισόδου χωρίς κλειδί αυτοκινήτων.

Ε: Ποια είναι τα πλεονεκτήματα της ενσωμάτωσης ενός εξαρτήματος με τρία πηνία;

Α: Σε σύγκριση με τη χρήση τριών ξεχωριστών πηνίων μονού άξονα, η ενσωμάτωση ενός εξαρτήματος με τρία πηνία μειώνει τον αριθμό των εξαρτημάτων, εξοικονομεί χώρο στην πλακέτα PCB, απλοποιεί τη διαδικασία τοποθέτησης, βελτιώνει την αποδοτικότητα παραγωγής και ενισχύει τη συνολική αξιοπιστία του κυκλώματος.

Ε: Ποια είναι τα πλεονεκτήματα της πολυστρωματικής δομής φερρίτη;

Α: Η πολυστρωματική δομή φερρίτη παρέχει υψηλή μαγνητική διαπερατότητα και εξαιρετική ηλεκτρική απόδοση σε συμπαγές μέγεθος. Εξασφαλίζει ότι το πηνίο διατηρεί υψηλό συντελεστή Q και σταθερή αυτεπαγωγή στη συχνότητα λειτουργίας, με καλή σταθερότητα σε ευρύ φάσμα θερμοκρασιών.
