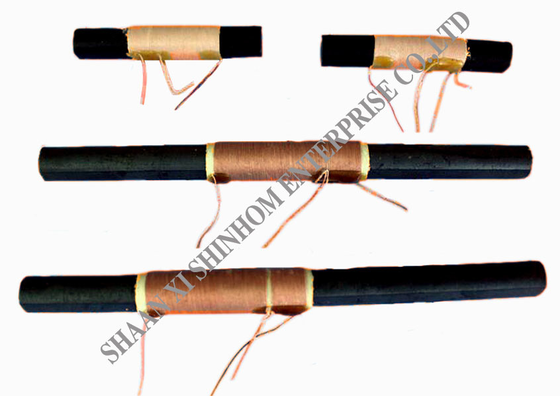

Πηνίο RFID υψηλής ποιότητας Q για σύστημα ελέγχου πρόσβασης και ασύρματη φόρτιση

Πηνία κεραίας RFID για συστήματα RFID και εφαρμογές έξυπνων καρτών IC

Αυτό το πηνίο κεραίας RFID έχει σχεδιαστεί για συστήματα RFID και εφαρμογές έξυπνων καρτών IC. Η αυτεπαγωγή είναι 734µH±2% , η συχνότητα λειτουργίας είναι 125kHz , ο συντελεστής Q είναι ≥120 , και η αυτεπαγόμενη συχνότητα συντονισμού είναι ≥1.7MHz. Το προϊόν χρησιμοποιεί μια διαδικασία περιέλιξης πολλαπλών στρωμάτων σε σχήμα κηρήθρας με σύρμα Litz , προσφέροντας υψηλό συντελεστή Q και ευρύ φάσμα αυτεπαγωγής. Υποστηρίζονται πολλαπλοί τύποι δομών, συμπεριλαμβανομένων κεραιών RFID για συστήματα ελέγχου πρόσβασης, κυλινδρικών πηνίων RFID, πηνίων έξυπνων καρτών IC και πηνίων ασύρματης φόρτισης. Η διάμετρος του σύρματος είναι διαθέσιμη από 0,04mm έως 1,3mm. Το ονομαστικό ρεύμα είναι έως 50Α. Το εύρος θερμοκρασίας λειτουργίας είναι -55°C έως +155°C. Χρησιμοποιείται ευρέως σε συστήματα ελέγχου πρόσβασης RFID, έξυπνες κάρτες IC, ασύρματη φόρτιση, βιομηχανική ανίχνευση και αυτοκινητοβιομηχανία ηλεκτρονικών.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Το μικρότερο πηνίο κεραίας εκπομπής
• Διάφορες δομές πηνίων RFID πληρούν τις προδιαγραφές του πελάτη:
• Υψηλή τιμή Q και ευρύ φάσμα αυτεπαγωγής
• Περιέλιξη τύπου κηρήθρας με σύρμα χαλκού μεταξιού
• Προσαρμοσμένο στις προδιαγραφές του πελάτη
• Ονομαστικό ρεύμα έως 50Α
• Θερμοκρασία λειτουργίας: -55 έως +155 °C
• Διάμετρος σύρματος 0,04mm έως 1,3mm

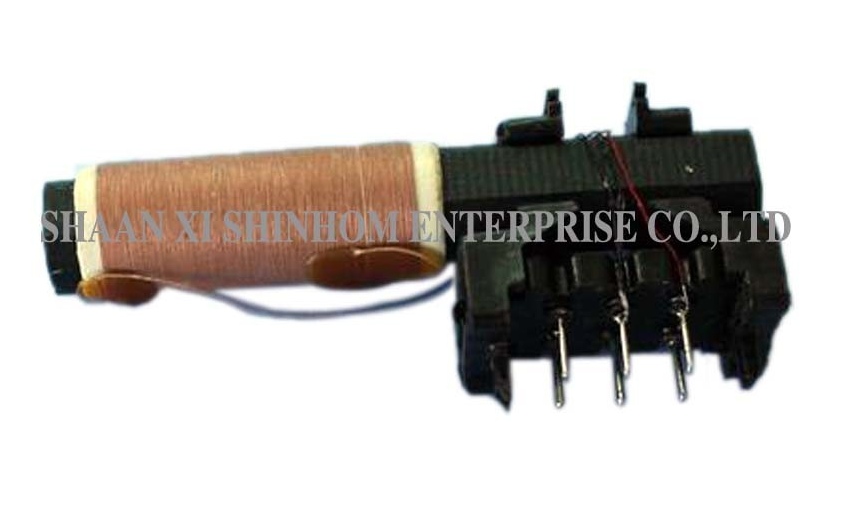

• Πηνία RFID για σύστημα ελέγχου πρόσβασης Κεραία RFID

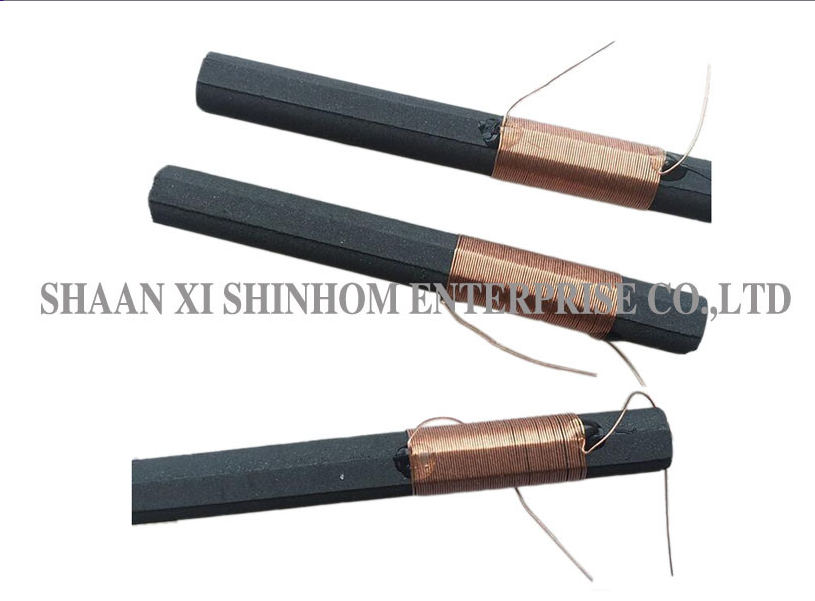

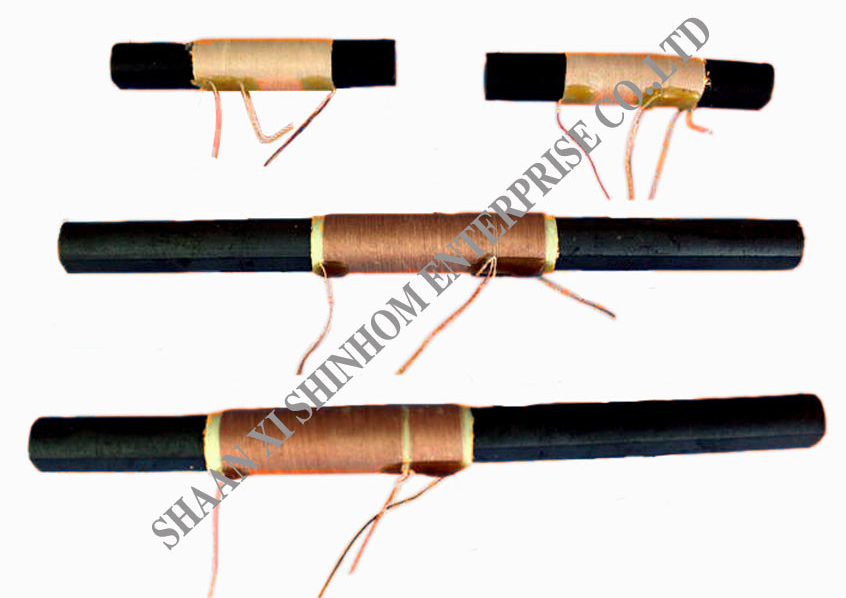

• Κυλινδρικά πηνία RFID
• Πηνία RFID για έξυπνη κάρτα IC
• Πηνία ασύρματης φόρτισης
• Ευπρόσδεκτες ειδικές κατασκευές

Εφαρμογές

• Συστήματα ελέγχου πρόσβασης RFID
• Έξυπνες κάρτες IC
• Δέκτες ασύρματης φόρτισης
• Συστήματα παθητικής εισόδου χωρίς κλειδί αυτοκινήτων
• Ετικέτες παρακολούθησης βιομηχανικών περιουσιακών στοιχείων
• Συσκευές επικοινωνίας κοντινού πεδίου NFC
• Αισθητήρες IoT ιατρικής χρήσης
• Ηλεκτρονικές ετικέτες ζώων

Ηλεκτρική προδιαγραφή:

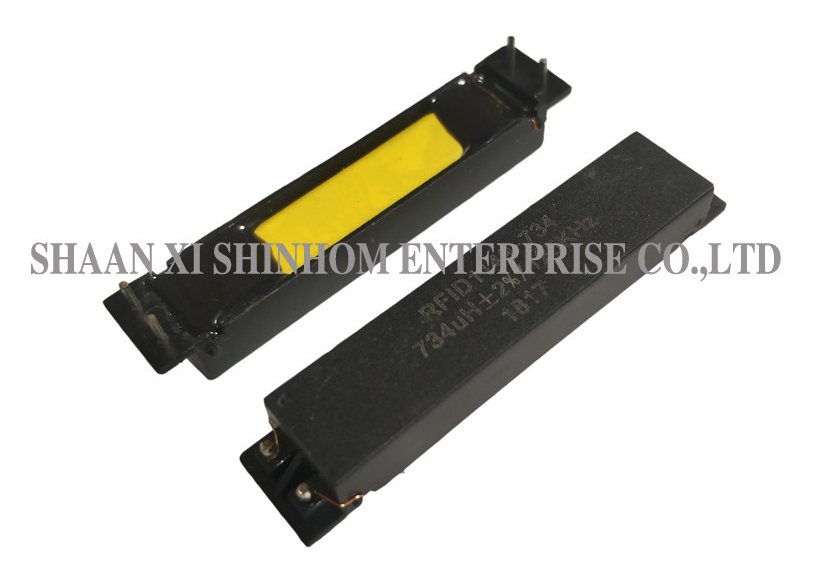

• L: 734uH±2% @125KHz,1V
• DCR: 2.8Ω±10%
• Q: 120 Min@125KHz,1V
• SRF: 1.7MHz Min
• Θερμοκρασία λειτουργίας: -40°C έως +125°C
• Θερμοκρασία αποθήκευσης: -40°C έως +85°C

Για περισσότερες κεραίες RFID, παρακαλώ επισκεφθείτε την ιστοσελίδα μας ή επικοινωνήστε μαζί μας.

Συχνές Ερωτήσεις

Ε: Ποια είναι τα πλεονεκτήματα της περιέλιξης σε σχήμα κηρήθρας σε σύγκριση με την συνηθισμένη περιέλιξη;

Α: Η περιέλιξη σε σχήμα κηρήθρας χρησιμοποιεί περιέλιξη πολλαπλών στρωμάτων σε εναλλασσόμενη διάταξη για να μειώσει αποτελεσματικά την κατανεμημένη χωρητικότητα. Αυτό αυξάνει την αυτεπαγόμενη συχνότητα συντονισμού (SRF), επιτρέποντας στο πηνίο να διατηρεί σταθερή αυτεπαγωγή και συντελεστή Q στην συχνότητα λειτουργίας. Η δομή κηρήθρας ενισχύει επίσης την μηχανική αντοχή και παρέχει καλύτερη αντίσταση σε κραδασμούς.

Ε: Ποια είναι η λειτουργία του σύρματος Litz;

Α: Το σύρμα Litz αποτελείται από πολλαπλά μονωμένα λεπτά χάλκινα σκέλη που είναι στριμμένα μεταξύ τους. Μειώνει αποτελεσματικά τις απώλειες λόγω φαινομένου επιδερμίδας και εγγύτητας σε υψηλές συχνότητες, βελτιώνοντας τον συντελεστή Q του πηνίου και την ευαισθησία λήψης σήματος. Είναι μια βασική επιλογή υλικού για την βελτίωση της απόδοσης της κεραίας RFID.

Ε: Πόσο είναι ο χρόνος παράδοσης και ποιες μέθοδοι συσκευασίας χρησιμοποιούνται;

Α: Ο τυπικός χρόνος παράδοσης είναι 2-8 εβδομάδες μετά την επιβεβαίωση της παραγγελίας, ανάλογα με τις προδιαγραφές του προϊόντος και την ποσότητα της παραγγελίας. Τα προϊόντα συσκευάζονται με ασφάλεια με χαρτοκιβώτια, αφρό, παλέτες, φιλμ περιτύλιξης και ιμάντες στερέωσης για να διασφαλιστεί η ασφαλής διεθνής μεταφορά.
