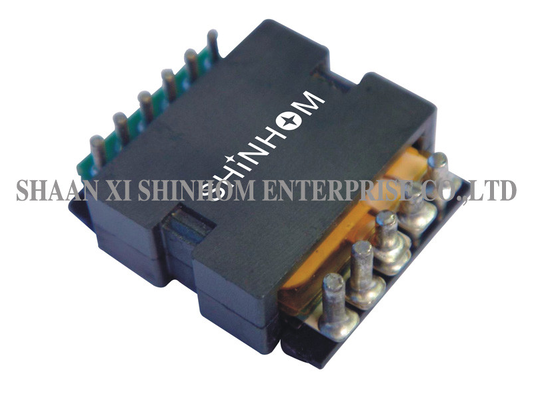

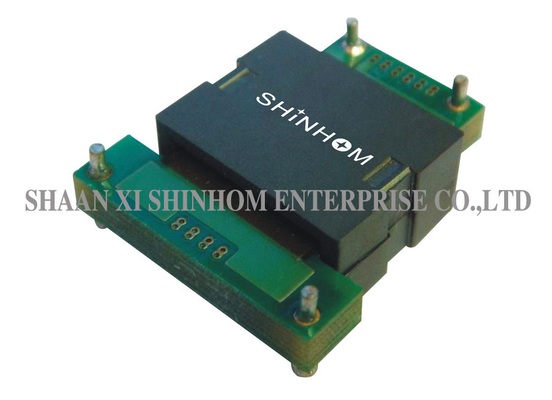

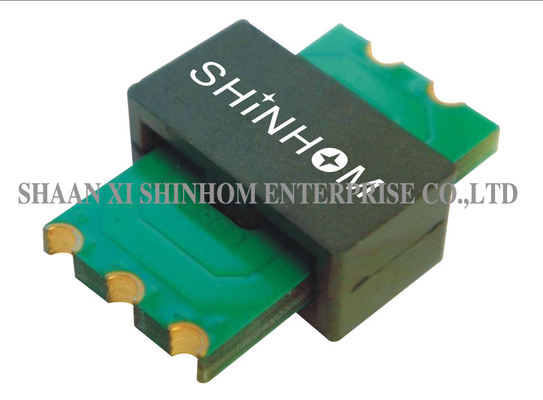

Αυτός ο επίπεδος μετασχηματιστής έχει σχεδιαστεί για εφαρμογές μετατροπής DC/DC και DC/AC. Διαθέτει δομή χαμηλού προφίλ, με ισχύ έως 3000W και ρεύμα έως 73A. Το μέγεθος του pad είναι 23.5mm × 19.5mm. Το προϊόν προσφέρει εξαιρετικά χαμηλή αυτεπαγωγή διαρροής (<0.2%), υψηλή πυκνότητα ισχύος (5W-25kW ανά εξάρτημα), και χαμηλή εκπομπή EMI.
Διατίθενται πολλαπλά μεγέθη πυρήνων από EE14 έως EE100. Υποστηρίζει οριζόντια/κάθετη τοποθέτηση, μέσω οπών/SMT, και επιλογές τερματισμού και τοποθέτησης ακροδεκτών/ελεύθερων καλωδίων, συμβατό με όλες τις τοπολογίες SMPS.
Χρησιμοποιείται ευρέως σε τροφοδοτικά DC/DC υψηλής πυκνότητας, τηλεπικοινωνιακό εξοπλισμό, συστήματα βιομηχανικού ελέγχου και συστήματα οχημάτων αυτοκινήτων και βαρέως τύπου.
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
- Επίπεδος μετασχηματιστής χαμηλού προφίλ
- Επίπεδος μετασχηματιστής υψηλής ισχύος
- Επίπεδος μετασχηματιστής υψηλής συχνότητας
- Επίπεδος μετασχηματιστής PCB
- Επίπεδος μετασχηματιστής τροφοδοσίας μεταγωγής
- EE14/EE16/ EE18/EE22/EE32/EE38/EE43/EE64/EE100 επίπεδος μετασχηματιστής
- Επίπεδος μετασχηματιστής SMT άμεσα διαθέσιμος
- Εύρος ισχύος: έως 3000W
- Πολύ χαμηλή αυτεπαγωγή διαρροής (λιγότερο από 0,2% για πυρήνες χωρίς κενό).
- Οικονομικά αποδοτικές και ανταγωνιστικές τιμές.
- Ελάχιστη ηλεκτρομαγνητική παρεμβολή (EMI).
- Υψηλή ειδική πυκνότητα ισχύος (5W-25kW ανά εξάρτημα).
- Υψηλές αποστάσεις επιφανειακής αγωγιμότητας και αεροδιαφυγής μεταξύ πρωτεύοντος και
- Εφαρμόσιμο σε όλες τις τοπολογίες SMPS.
- Διάφορες επιλογές τοποθέτησης και ακροδεκτών (Οριζόντια, Κάθετη, Μέσω οπών, SMT, Ακροδέκτες, Ελεύθερα καλώδια και άλλα).
- Ειδικά σχεδιασμένοι συνδετήρες απαγωγής θερμότητας.
ΕΦΑΡΜΟΓΕΣ:
- Υψηλή πυκνότητα και υψηλή ενεργειακή απόδοση.
- Τροφοδοτικά DC/DC υψηλού ρεύματος υψηλού ρεύματος.
- Ο κύριος πηνίο περιέλιξης λειτουργεί ως πηνίο εξόδου,
- Ενώ οι βοηθητικές περιελίξεις ελέγχουν το ρεύμα εισόδου στο PM(TI25S1604).
- Τηλεπικοινωνίες, συστήματα βιομηχανικού ελέγχου,
- Συστήματα οχημάτων αυτοκινήτων και βαρέως εξοπλισμού
ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:
- Η αυτεπαγωγή του PE 20s1604 μετρήθηκε σε Agilient/HP4284 μεταξύ των ακροδεκτών 7 & 11 στα 100kHz, 0.1 Vrms.
- Η ονομαστική τιμή IDC είναι είτε το 85% του IDC κορεσμού είτε η θέρμανση IDC, ανάλογα με το ποιο είναι χαμηλότερο.
- Ο κορεσμός IDC είναι το ρεύμα που προκαλεί πτώση της αυτεπαγωγής κατά 15% της ονομαστικής του τιμής.
- Η θέρμανση IDC είναι το ρεύμα που προκαλεί αύξηση της θερμοκρασίας του εξαρτήματος κατά περίπου 45℃.
ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ
Ε: Ποια είναι τα πλεονεκτήματα των επίπεδων μετασχηματιστών σε σύγκριση με τους παραδοσιακούς μετασχηματιστές με περιέλιξη σύρματος;
Α: Οι επίπεδοι μετασχηματιστές χρησιμοποιούν δομή χαμηλού προφίλ και σχεδιασμό περιέλιξης τύπου PCB. Προσφέρουν εξαιρετικά χαμηλή αυτεπαγωγή διαρροής (<0.2%), υψηλή πυκνότητα ισχύος (5W-25kW ανά εξάρτημα), χαμηλή εκπομπή EMI και εξαιρετική διαχείριση θερμότητας. Ο σχεδιασμός χαμηλού προφίλ μειώνει επίσης σημαντικά το ύψος, καθιστώντας τον κατάλληλο για εφαρμογές τοποθέτησης υψηλής πυκνότητας.
Ε: Ποια είναι τα πλεονεκτήματα της εξαιρετικά χαμηλής αυτεπαγωγής διαρροής (<0.2%)?
Α: Η εξαιρετικά χαμηλή αυτεπαγωγή διαρροής μειώνει τις αιχμές τάσης στις συσκευές μεταγωγής, μειώνει τις απώλειες μεταγωγής και βελτιώνει την απόδοση του συστήματος. Μειώνει επίσης τις ηλεκτρομαγνητικές παρεμβολές (EMI) στα περιβάλλοντα κυκλώματα, απλοποιώντας τον σχεδιασμό φίλτρου EMI.
Ε: Πόσος είναι ο χρόνος παράδοσης και ποιες μέθοδοι συσκευασίας χρησιμοποιούνται;
Α: Ο τυπικός χρόνος παράδοσης είναι 2-8 εβδομάδες μετά την επιβεβαίωση της παραγγελίας, ανάλογα με τις προδιαγραφές του προϊόντος και την ποσότητα της παραγγελίας. Τα προϊόντα συσκευάζονται με ασφάλεια με χαρτοκιβώτια, αφρό, παλέτες, φιλμ περιτύλιξης και ιμάντες στερέωσης για να διασφαλιστεί η ασφαλής διεθνής μεταφορά.
