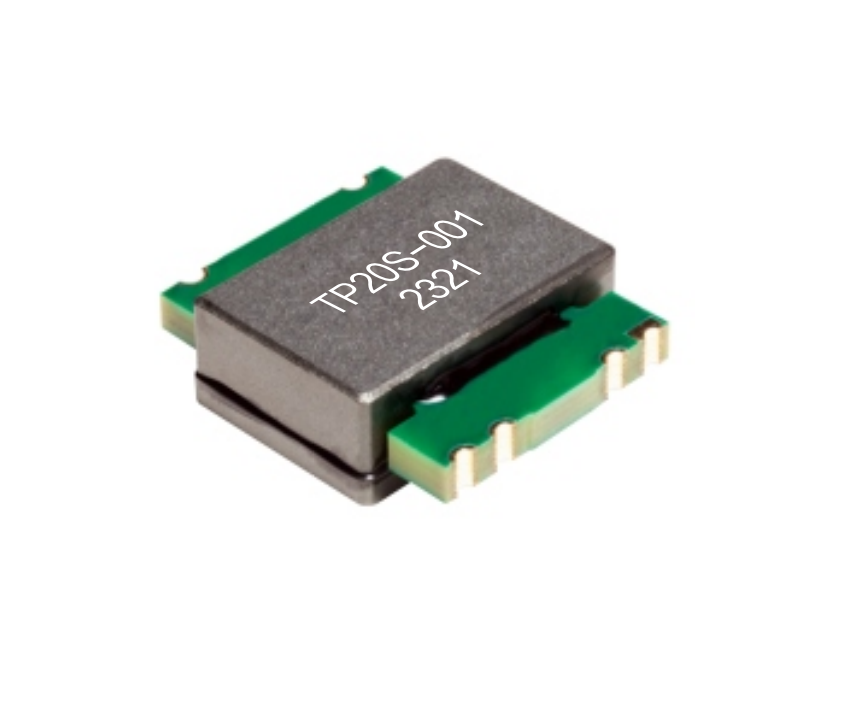

Υψηλής Συχνότητας 60W Επίπεδος Μετασχηματιστής Σειρά TP20S

Σχεδιασμένο για μετατροπή ισχύος επόμενης γενιάς, η σειρά TP20S των επίπεδων μετασχηματιστών παρέχει έως και 60 watt ισχύος με εξαιρετική απόδοση και ένα αξιοσημείωτα χαμηλό προφίλ μόλις 9,0 mm. Βελτιστοποιημένο για λειτουργία υψηλής συχνότητας από 200 kHz έως 700 kHz, η προηγμένη επίπεδη κατασκευή του επιτυγχάνει ανώτερη πυκνότητα ισχύος, καθιστώντας το την ιδανική λύση για εφαρμογές με περιορισμένο χώρο που απαιτούν ισχυρή και αξιόπιστη απόδοση σε βιομηχανικά, αυτοκινητοβιομηχανικά και τηλεπικοινωνιακά περιβάλλοντα.

Χαρακτηριστικά:

• Υψηλή Πυκνότητα Ισχύος: Το συμπαγές αποτύπωμα των 22 mm x 23,5 mm επιτρέπει πυκνότητες ισχύος έως και 400 watt ανά κυβική ίντσα.

• Σχεδιασμός Υψηλής Απόδοσης: Η προηγμένη αρχιτεκτονική επίπεδων μαγνητικών ελαχιστοποιεί τις απώλειες για βελτιωμένη θερμική απόδοση.

• Εκτεταμένο εύρος συχνοτήτων: Βελτιστοποιημένο για σταθερή λειτουργία από 200 kHz έως 700 kHz.

• Ανθεκτική κατασκευή: Λειτουργεί αξιόπιστα σε ένα ευρύ φάσμα θερμοκρασιών από –40°C έως +125°C.

• Χαμηλή επαγωγική διαρροή: ≤0,5 μH σχεδιασμός μειώνει τις απώλειες μεταγωγής και τον θόρυβο σε κυκλώματα υψηλής συχνότητας.

Ηλεκτρικά Χαρακτηριστικά

Εφαρμογές

• Μετατροπή ισχύος DC/DC: Τοπολογίες μετατροπέων υψηλής πυκνότητας forward, full-bridge, half-bridge και push-pull.

• Υποδομές τηλεπικοινωνιών: Τροφοδοτικά για διακομιστές, δρομολογητές και ενισχυτές σταθμών βάσης.

• Βιομηχανικά συστήματα: Κινητήρες, συστήματα ελέγχου και εξοπλισμός αυτοματισμού που απαιτούν ισχυρή απόδοση.

• Αυτοκίνητα & Μεταφορές: Ενσωματωμένοι φορτιστές (OBC), συστήματα διαχείρισης μπαταριών (BMS) και συστήματα μετάδοσης κίνησης για ηλεκτρικά και βαρέα οχήματα.

Συχνές ερωτήσεις

Ε: Πώς διαφέρει αυτός ο μετασχηματιστής επίπεδης υψηλής συχνότητας από τους παραδοσιακούς τύπους με περιέλιξη σύρματος;
Α: Η σειρά TP20S χρησιμοποιεί μια επίπεδη δομή περιέλιξης, η οποία παρέχει σημαντικά καλύτερη θερμική απόδοση, χαμηλότερο προφίλ και πιο σταθερές ηλεκτρικές παραμέτρους όπως χαμηλή επαγωγική διαρροή, καθιστώντας την ανώτερη για τροφοδοτικά μεταγωγής (SMPS) υψηλής συχνότητας και υψηλής πυκνότητας.

Ε: Τι διαχείριση θερμότητας συνιστάται για πλήρη έξοδο ισχύος 60W;
Α: Ενώ έχει σχεδιαστεί για υψηλή απόδοση, η επίτευξη συνεχούς πλήρους ονομαστικής ισχύος μπορεί να απαιτεί κατάλληλη διάταξη PCB με θερμικές οπές και/ή ροή αέρα με βάση το συγκεκριμένο περιβάλλον εφαρμογής για τη διατήρηση ασφαλούς θερμοκρασίας λειτουργίας.

Ε: Είναι διαθέσιμες προσαρμοσμένες αναλογίες στροφών ή τάσεις;
Α: Ναι, υποστηρίζονται προσαρμοσμένα σχέδια για μαζική παραγωγή. Επικοινωνήστε με την ομάδα υποστήριξής μας με τις συγκεκριμένες ηλεκτρικές και μηχανικές απαιτήσεις σας.
