Η σειρά LCHB 3-Pin Drum Inductor Vertical Through-Hole Inductor για Piezo Buzzer & LED Boost κυκλώματα

100
MOQ

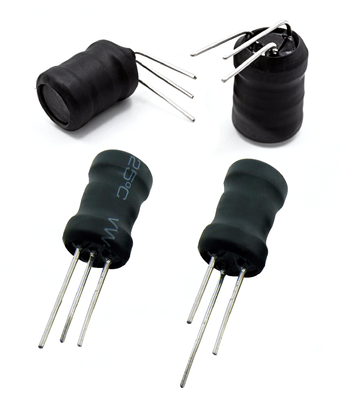

LCHB Series 3-Pin Drum Inductor – Vertical Through-Hole Inductor for Piezo Buzzer & LED Boost Circuits
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Ονομαστική συχνότητα: 50Hz ή 60Hz
Διηλεκτρική αντοχή: 2,5KV/1mA/1min
Εφαρμογή: Συστήματα παρακολούθησης ισχύος, διαχείρισης ενέργειας και προστασίας
Σχετική υγρασία: 10%~95%
Επισημαίνω:

Κατακόρυφος πηνίο τυμπάνου

,

Piezo Buzzer Drum Inductor

,

σειρά LCHB 3-pin Drum Inductor
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: LCHB0608/LCHB0810/LCHB0912/LCHB1016
Έγγραφο: LCHB0608-3W Series.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2~8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων

Δορυφόρος τύπου τύπου τύπου τύπου τύπου τύπου τύπου LCHBΔιαθέτει μια κατακόρυφη διάτρητη δομή (DIP) και σχεδιασμό περιστροφής με κεντρική κλίση, παρέχοντας μια συμπαγή, οικονομικά αποδοτική και ελαφριά λύση για διάφορες ηλεκτρονικές εφαρμογές χαμηλής ισχύος.Αυτή η σειρά 3-pin ντραμ πυρήνα επαγωγών περιλαμβάνειΤο ποσό που αναφέρεται στην παράγραφο 1 του παρόντος παραρτήματος δεν υπερβαίνει το ποσό που προβλέπεται στο παράρτημα I του κανονισμού (ΕΕ) αριθ. 575/2013.επιλογές μεγέθους, μεΣυγκροτήσεις περιστροφής Α, Β και ΓΤο εύρος επαγωγικότητας καλύπτει από 0,02mH έως 300mH, με αντίσταση συνεχούς ρεύματος τόσο χαμηλή όσο 0,02Ω, εξασφαλίζοντας αποτελεσματική αποθήκευση ενέργειας και σταθερή ηλεκτρική απόδοση.Με το συμπαγές του μέγεθος, απλή δομή και αξιόπιστη απόδοση, η σειρά LCHB χρησιμοποιείται ευρέως σε οδηγοί ενισχυτών πιέζο-φουσκωτή, μικρά κυκλώματα ενισχυτών LED, μικρομετατροπείς DC-DC, φιλτράρισμα σήματος ηλεκτρονικών καταναλωτών,και ηλεκτρονικές ηχητικές μονάδες παιχνιδιών.

Χαρακτηριστικά
  • Διορθωτική δομή DIP 3 πινών
  • Σχεδιασμός κυλίνδρων με κεντρική επένδυση
  • Σύντομο μέγεθος και ελαφριά κατασκευή
  • Χαμηλό κόστος για μαζική παραγωγή
  • Ευρύ εύρος επαγωγικότητας: 0,02mH ̇ 300mH
  • Χαμηλή αντίσταση συνεχούς ρεύματος: έως 0,02Ω
  • Πολλαπλά μεγέθη: LCHB0608 / 0810 / 0912 / 1016
  • Πολλαπλές διαμορφώσεις περιστροφής: Α, Β, Γ
Προδιαγραφές σειράς προϊόντων
Σειρά Μέγεθος (mm) Πεδίο επαγωγικότητας (mH) Περιοχή DCR (Ω) Περιοχή αναλογίας στροφών (N1:N2) Τυπικές εφαρμογές
LCHB0608-3W 6 × 8 0.02 ~ 80 0.05 ~ 1400 1:1.1 ~ 1:18.4 Υπερσύνθετες φορητές συσκευές
LCHB0810-3W 8 × 10 0.04 ~ 120 0.8 ~ 275 1:1.6 ~ 1:23.3 Συστήματα μετατροπής γενικής ενίσχυσης
LCHB0912-3W 9 × 12 0.10 ~ 200 0.6 ~ 400 1:1.6 ~ 1:26.3 Εφαρμογές αύξησης και φιλτραρίσματος μεσαίας ισχύος
LCHB1016-3W 10 × 16 0.47 ~ 160 2.8 ~ 200 1:10.1 ~ 1:17.7 Σύνδεσμοι μετατροπέων υψηλής ισχύος

Σημείωση:Οι προαναφερόμενες προδιαγραφές αντιπροσωπεύουν τυπικές περιοχές παραμέτρων για κάθε σειρά.

Όλα τα προϊόντα της σειράς LCHB είναι διαθέσιμα μεΣυγκροτήσεις περιστροφής Α, Β και Γ, παρέχοντας ευέλικτες επιλογές για διαφορετικές τοπολογίες κυκλωμάτων, απαιτήσεις αναλογίας στροφών και σχεδιασμούς διάταξης PCB.

Εφαρμογές
  • Πύργοι οδήγησης Piezo Buzzer∆ Η παραγωγή παλμών υψηλής τάσης και η μετατροπή των παλμών
  • Συμπληρωματικοί μετατροπείς LED Boost∆ Εφαρμογές αποθήκευσης ενέργειας και αύξησης τάσης
  • Μικροσκοπικοί μετατροπείς ισχύος συνεχούς ρεύματοςΗ μετατροπή ισχύος και το φιλτράρισμα της ισχύος
  • Φίλτρο ηλεκτρονικών ειδών κατανάλωσης∆ Καταστολή θορύβου και σταθεροποίηση σήματος
  • Παιχνίδια & Ηχοηλεκτρονικά∆ Επεξεργασία ήχου και συμπαγή κυκλώματα ισχύος
Γενικές ερωτήσεις

Ε: Μπορεί ένα τύμπανο 3-pinινδουτήραςΝα αντικαταστήσω έναν μετασχηματιστή σε κυκλώματα ενίσχυσης;

Α:Η σειρά LCHB χρησιμοποιεί μια κεντρική δομή διπλής περιστροφής σε έναν μαγνητικό πυρήνα.που επιτρέπουν λειτουργίες αύξησης τάσης και μεταφοράς ενέργειας παρόμοιες με έναν μικρό μετασχηματιστή σε συμπαγή ηλεκτρονικά κυκλώματα.

Ε: Πώς μπορώ να επιλέξω το σωστό μέγεθος σειράς LCHB;

Α:Επιλέξτε το κατάλληλο μέγεθος ανάλογα με την απαιτούμενη ισχύ, το χώρο PCB, την τιμή επαγωγικότητας και την τάση εξόδου.ενώ τα μεγαλύτερα μοντέλα παρέχουν μεγαλύτερη ικανότητα αποθήκευσης ενέργειας.

Ε: Ποιες είναι οι διαφορές μεταξύ των διαμορφώσεων περιστροφής Α, Β και Γ;

Α:Οι εκδόσεις Α, Β και Γ αντιπροσωπεύουν διαφορετικέςδομές περιστροφής και διαμορφώσεις μολύβδουσχεδιασμένα για διαφορετικές διαταγές PCB και απαιτήσεις σύνδεσης κυκλωμάτων.

Η ηλεκτρική απόδοση είναι ισοδύναμη μεταξύ των τριών διαμορφώσεων.

Ε: Ποια είναι η αντίσταση θερμότητας συγκόλλησης του επαγωγού σειράς LCHB;

Α:Η σειρά LCHB Drum Inductor μπορεί να αντέξειΘερμοκρασία συγκόλλησης 260°C για 10 δευτερόλεπταΠαρέχει επίσης εξαιρετική αντοχή σε διαλύτες σύμφωνα με το MIL-STD-202E, καθιστώντας το κατάλληλο για τις διαδικασίες συγκόλλησης κυμάτων και χειροκίνητης συγκόλλησης.
