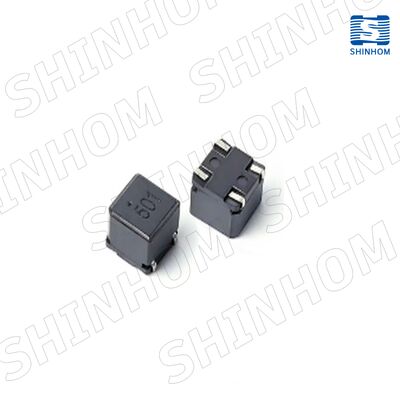

LQH6050S Series AEC-Q200 Compliant Common Mode Choke with High Common Mode Impedance in Compact SMD Package for EMI Suppression
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επαγωγή: 1,5-10 μΗ
Αντίσταση CM: 600-3000 Ω @10MHz
Ονομαστικό ρεύμα: 3,1-5,6 A @125°C
DCR: 4-17 mΩ
Ονομαστική τάση: 80VDC
Επισημαίνω:

Συμπίεση της σειράς LQH6050S Common Mode Choke

,

Δοκιμαστική συσκευή

,

Συνηθισμένη λειτουργία πνιγμού για την καταστολή των ΕΜΙ
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: Σειρά LQH6050S
Έγγραφο: LQH6050S series_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2~8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Σειρά LQH6050S – AEC-Q200 SMD τσοκ κοινής λειτουργίας για καταστολή EMI γραμμής ισχύος
Επισκόπηση προϊόντος

Η σειρά LQH6050S είναι ένα συμπαγές, χυτευμένο τσοκ SMD κοινής λειτουργίας σχεδιασμένο για ανώτερη καταστολή θορύβου EMI στις γραμμές τροφοδοσίας και σήματος. Με τη συμμόρφωση με το AEC-Q200, είναι κατάλληλο για αυτοκινητοβιομηχανίες και βιομηχανικές εφαρμογές όπου απαιτείται αξιοπιστία κάτω από δύσκολες συνθήκες.

Βασικά Χαρακτηριστικά
  • Συμβατό με AEC‑Q200 για αξιοπιστία κατηγορίας αυτοκινήτου
  • Το συμπαγές πακέτο SMD εξοικονομεί χώρο στην πλακέτα
  • Υψηλή αντίσταση κοινής λειτουργίας για αποτελεσματικό φιλτράρισμα EMI
  • Η στιβαρή χυτή κατασκευή υποστηρίζει αυτοματοποιημένη συναρμολόγηση PCB
  • Ιδανικό για φιλτράρισμα ισχύος, μείωση θορύβου γραμμής σήματος και συμμόρφωση με ΗΜΣ
Ηλεκτρικά χαρακτηριστικά (@25°C)
Αριθμός ανταλλακτικού Επαγωγή (µΗ) Ελάχ. Αντίσταση CM (Ω) @10MHz Τυπ. Ονομαστικό ρεύμα (A) @125°C DCR (mΩ) Μέγ. Αντίσταση μόνωσης (MΩ)
LQH6050S-101 1.5 600 5.6 4 ≥10
LQH6050S-201 3.5 1200 4.4 7 ≥10
LQH6050S-301 6.5 1800 3.7 11 ≥10
LQH6050S-501 10 3000 3.1 17 ≥10
Γενικές Προδιαγραφές
  • Ονομαστικό ρεύμα με βάση την αύξηση της θερμοκρασίας Irms κατά 20°C
  • Δοκιμή επαγωγής: 0,1V, 100kHz
  • Ονομαστική τάση: 80VDC
  • Αντοχή τάσης: 200VDC
  • Θερμοκρασία λειτουργίας: -55°C ~ +150°C (συμπεριλαμβανομένης της αύξησης της θερμοκρασίας)
  • Θερμοκρασία αποθήκευσης: -55°C ~ +150°C
  • Συσκευασία: Ταινία & Καρούλι (300 τμχ/κύλινδρο)
Εφαρμογές
  • Ηλεκτρονικά αυτοκινήτων (ECU, infotainment, ADAS)
  • Βιομηχανικές γραμμές ηλεκτρικής ενέργειας και διεπαφές σήματος
  • Εξοπλισμός επικοινωνίας
  • Καταστολή θορύβου για μετατροπείς DC-DC και φίλτρα ισχύος
Πλεονεκτήματα προϊόντος
Η διαμορφωμένη δομή παρέχει εξαιρετική μηχανική αντοχή και αντοχή στη θερμότητα, ενώ η υψηλή σύνθετη αντίσταση κοινής λειτουργίας εξασφαλίζει αποτελεσματική εξασθένιση του ανεπιθύμητου θορύβου χωρίς να επηρεάζει την επιθυμητή συχνότητα σήματος.
