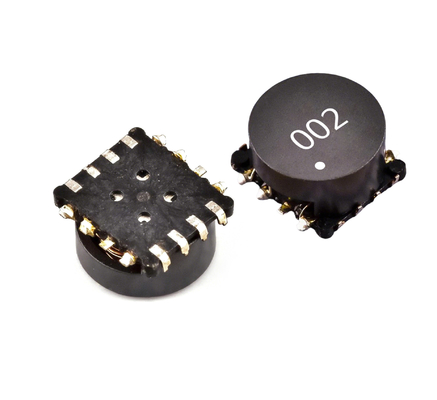

Φωτοφλας Κονδυλωτής Τροφοδοτούμενος Μετασχηματιστής SDRS σειράς

Σχεδιασμένη για ταχεία μεταφορά ενέργειας σε συμπαγή συστήματα φωτοφλας, η σειρά SDRS5630T παρέχει υψηλής απόδοσης φόρτιση πυκνωτή με αναλογία στροφών έως και 1:25Ο σχεδιασμός του χαμηλού προφίλ και η ελαχιστοποιημένη επαγωγικότητα διαρροής εξασφαλίζουν σταθερή απόδοση σε βιομηχανικές περιοχές θερμοκρασίας (-20 °C έως +110 °C).Οι μετασχηματιστές αυτοί διαθέτουν ενισχυμένη μόνωση (500Vrms αντέχουν στην τάση) και ακριβή επικάλυψη για συνεπή παροχή ενέργειας παλμού σε περιορισμένες εφαρμογές χώρου..

Χαρακτηριστικά

• Πολύ χαμηλό προφίλ: 5,8 mm μέγιστο ύψος για βελτιστοποίηση του χώρου PCB.

• Ελαχιστοποιημένη επαγωγικότητα διαρροής: Βελτιώνει την αποδοτικότητα της μεταφοράς ενέργειας.

• Διευρυμένη θερμοκρασία λειτουργίας: -20°C έως +110°C.

• Επιφανειακή τοποθέτηση (SMD): Αυτοματοποιημένη συμβατότητα συναρμολόγησης.

• Απομόνωση υψηλής τάσης: 500Vrms αντέχουν στην τάση.

• Συσκευή από ταινία και κυλίνδρους: Εξευγενισμένη παραγωγή (σημειώθηκε ως "Εκπλήρωση ρολών" στο δελτίο δεδομένων).

  Ηλεκτρικά χαρακτηριστικά

  Αριθμός τμήματος	Αναλογία στροφών (Np:Ns)	Πρι Ανταγωγικότητα (μH) ±20%	Δοκιμαστική ικανότητα (mH)	Pri DCR (mΩ)	Επικαιροποίηση
  ΣΔRS5630T-001	1:15	16.1	3.5	392	85.0
  SDRS5630T-002	1:10.2	8.5	0.8	370	20.0
  SDRS5630T-003	1:15	10.0	2.2	250	52.1
  SDRS5630T-004	1:25	10.0	6.3	250	85.4
  SDRS5630T-005	1:15	9.9	2.2	252	52.1
  SDRS5630T-006	1:17	18.5	4.7	418	75.8

  Σημείωση: Οι καταλόγοι στο φύλλο δεδομένων διπλώνουν την καταχώριση SDRS5630T-004; ο πίνακας αντικατοπτρίζει μόνο μοναδικά μοντέλα.




  Φυσικά χαρακτηριστικά

  • Μέγεθος: 5,6±0,2 mm (W) × 3,0 mm μέγιστο (H) × 5,8 mm μέγιστο (L).

  • Διαμόρφωση τερματικού: Σχεδιασμός 8 πινών (βλέπε διάγραμμα περιστροφής: Πιν 1-4 = Np, Πιν 5-8 = Ns).

  • ΕγκατάστασηΔιάταξη πλακέτας βελτιστοποιημένη για συγκόλληση SMD.




  Εφαρμογές

  • Ψηφιακή απεικόνιση: Η φόρτιση υψηλής ταχύτητας του πυκνωτή για τις μονάδες φλας DSLR/συμπληρωματικών φωτογραφικών μηχανών.

  • Φωτισμός με φτερό: Η ενεργειακά αποδοτική παραγωγή παλμών σε φορητά φωτοφλας.

  • Βιομηχανικοί αισθητήρες: κυκλώματα ενεργοποίησης που απαιτούν ταχεία εκκένωση υψηλής τάσης.

  • Ιατρικές συσκευές: Συστήματα συμπαγούς φλας για ενδοσκοπικό/διαγνωστικό εξοπλισμό.




  Συμμόρφωση και συσκευασία

  • Υλικά συμβατά με το RoHS.

  • Τυποποιημένη συσκευασία με ταινία και ρολό ("Συμπλήρωση ρολών").
