Μετασχηματιστής ισχύος υψηλής συχνότητας πιστοποιημένος AEC-Q200 με τάση απομόνωσης 4KVrms και συμπαγές αποτύπωμα SMD για ηλεκτρικά οχήματα και βιομηχανία 4.0

5000
MOQ

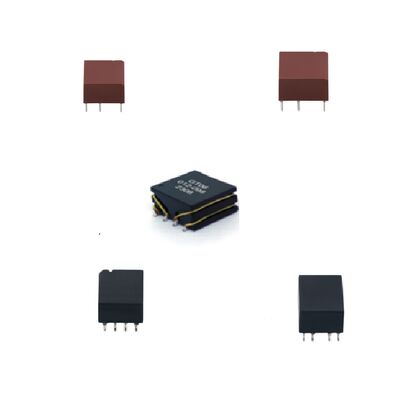

AEC-Q200 Certified High Frequency Power Transformer with 4KVrms Isolation Voltage and Compact SMD Footprint for EVs & Industry 4.0
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

Σύνθετος μετασχηματιστής υψηλής συχνότητας SMD

,

Μετασχηματιστής υψηλής συχνότητας AEC-Q200
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: GT06KXXA0
Έγγραφο: GT06KXXA0 _.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Μετασχηματιστής ισχύος απομόνωσης υψηλής τάσης αυτοκινητοβιομηχανικής κλάσης για ηλεκτρικά οχήματα και βιομηχανικά συστήματα 4.0
Σχεδιασμένο για τα πιο απαιτητικά περιβάλλοντα αυτοκινήτων και βιομηχανίας,η σειρά GT06K είναι πιστοποιημένος μετασχηματιστής απομόνωσης υψηλής τάσης AEC-Q200 που εξασφαλίζει αξιόπιστες επιδόσεις σε ακραίες συνθήκες, συμπεριλαμβανομένων των ευρέων εύρων θερμοκρασίας (-40 °C έως +125 °C), των δονήσεων και των αλατιών.παρέχει ισχυρή ηλεκτρική μόνωση έως 4KVrms για εφαρμογές κρίσιμης σημασίας για την ασφάλειαΤο συμπαγές αποτύπωμα SMD και το σχεδιασμό που μπορεί να συγκολληθεί με κύματα το καθιστούν ιδανική επιλογή για ηλεκτρικά οχήματα επόμενης γενιάς και έξυπνα συστήματα παραγωγής που απαιτούν υψηλή απόδοση, υψηλή αξιοπιστία,και Βιομηχανία 4.0 συμβατότητα.
Βασικές προδιαγραφές
Γυρίζει επιλογές αναλογίας Πολλαπλές διαμορφώσεις από 1:1 έως 8:3 (π.χ. 1:1, 1:2, 2:1, 3:4, 3:5, 3:8, 4:3, 8:3, 8:9, 1:1.7)
Επαγωγικότητα (Pin 1-3) 538μH ή 680μH (±35%) μετρούμενα σε 100kHz, 100mVrms
Ινδυτικότητα διαρροής 0.6μH έως 2,0μH κατ' ανώτατο όριο (πρωτογενής με δευτερεύουσα βραχυπρόθεσμη)
Δυναμικότητα (αρχική έως δευτερογενής) 15pF έως 30pF μέγιστο
Αντίσταση συνεχούς ρεύματος (Πρωταρχική 1-3) 750mΩ έως 1500mΩ μέγιστο
Αντίσταση συνεχούς ρεύματος (δευτερογενής 6-4) 750mΩ έως 1500mΩ μέγιστο
Τετάρτη 4KVrms (550Vrms συνεχής λειτουργία)
Κρίππετζ και απόσταση διαφυγής ≥ 8 mm μεταξύ των πρωτογενών και δευτερογενών τυλιγμών
Θέρμανση λειτουργίας και αποθήκευσης -40°C έως +125°C
Πιστοποίηση και συμμόρφωση Αξιολογημένη AEC-Q200, ενισχυμένη μόνωση IEC62368-1
Αξιολόγηση MSL Επίπεδο 1, διάρκεια ζωής στο πάτωμα 0,5 έτη σε θερμοκρασία ≤ 30°C / 60% RH
Προφίλ συγκόλλησης Συνιστώμενο προφίλ συγκόλλησης κυμάτων που περιλαμβάνεται με προθέρμανση, αύξηση της θερμοκρασίας, μέγιστη θερμοκρασία (250°C±3°C) και κατευθυντήριες γραμμές μείωσης της θερμοκρασίας
Εφαρμογές
Συστήματα ηλεκτρικών οχημάτων:Ενσωματωμένα φορτιστήρια (OBC), συστήματα διαχείρισης μπαταριών (BMS), ηλεκτρικές μονάδες κίνησης και μετατροπείς συνεχούς ρεύματος (DC-DC)
Υποδομή φόρτισης ηλεκτρικών οχημάτων:Ενότητες ισχύος AC/DC σε σταθμούς φόρτισης και κουτιά τοίχου
Βιομηχανική αυτοματοποίηση και βιομηχανία 4.0:Μηχανές κίνησης κινητήρων, ελεγκτές σερβο, PLC και συστήματα ελέγχου κίνησης υψηλής ακρίβειας
Ανανεώσιμη ενέργεια:Φωτοβολταϊκοί μετατροπείς, συστήματα αποθήκευσης ενέργειας (ESS) και μετατροπείς που συνδέονται με δίκτυο
Τηλεπικοινωνίες και δικτύωση:Απομονωμένες πηγές ενέργειας για δρομολογητές, διακόπτες και εξοπλισμό PoE
Ιατρική & Σιδηροδρομική Ηλεκτρονική:Στάδια ισχύος απομονωμένα από την ασφάλεια όπου απαιτείται υψηλή αξιοπιστία και πιστοποίηση
ετικέτα:

Μετασχηματιστής υψηλής συχνότητας πιστοποιημένος AEC-Q200

Μετασχηματιστής ισχύος απομόνωσης τάσης 4KVrms

Συμπληκτικός μετασχηματιστής απομόνωσης αποτυπωμάτων SMD
