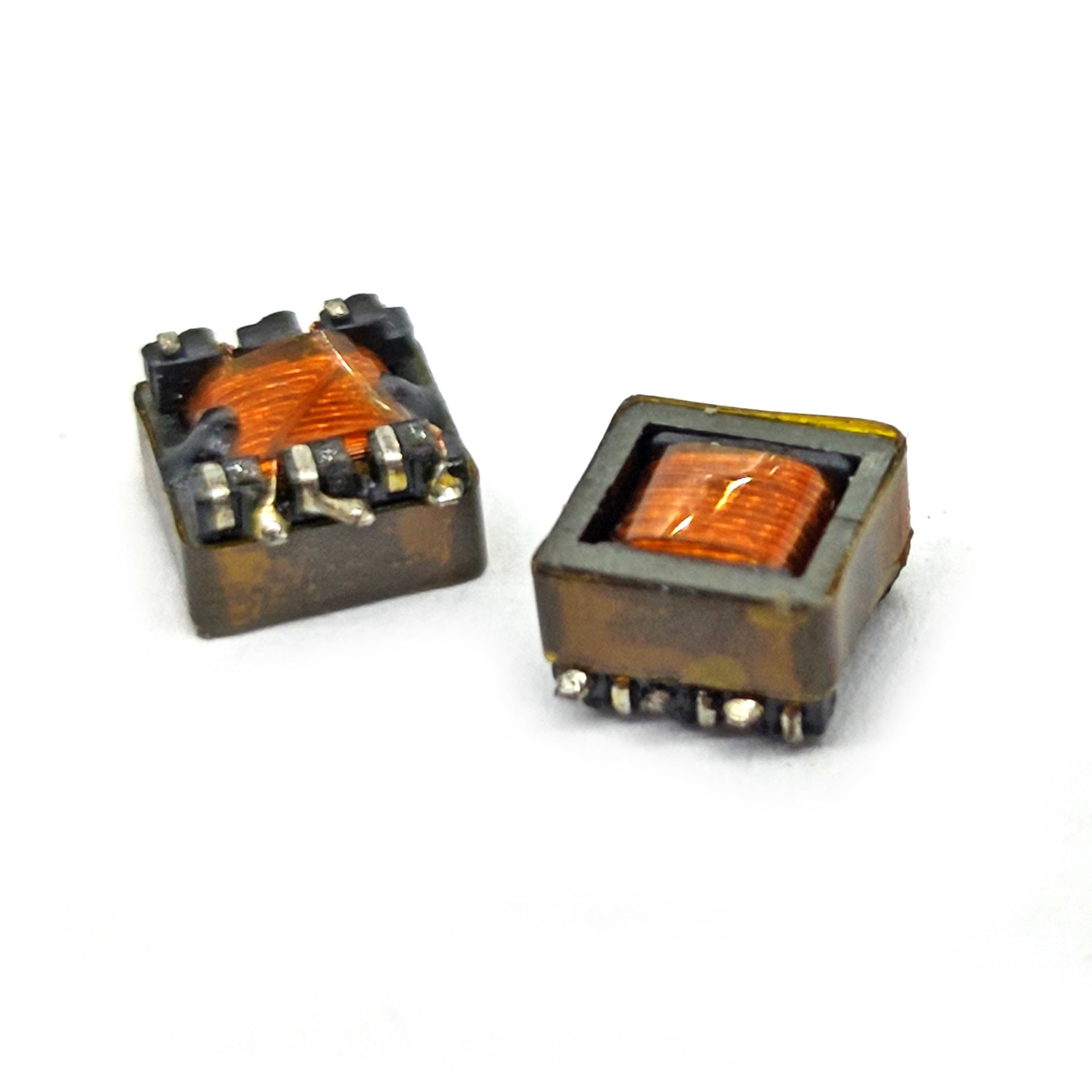

OEM Μετασχηματιστής υψηλής ακρίβειας Flash Trigger για συστήματα παλμικής ανάφλεξης

6000
MOQ
OEM Μετασχηματιστής υψηλής ακρίβειας Flash Trigger για συστήματα παλμικής ανάφλεξης
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Operating Frequency: 1kHz (Inductance Test Frequency)
Insulation: 0.5kV AC reinforced isolation (PRI-SEC/CoIL-CORE)
Storage Temperature: -40℃ to +125℃ (non-condensing environment)
Core Material: Ferrite EEC6.2 K2.3P
Operating Temperature: -40℃ to +130℃ (full load operation)
Βασικές πληροφορίες
Place of Origin: China
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Model Number: STEEC6.2
Έγγραφο: STEEc.pdf
Πληρωμής & Αποστολής Όροι
Delivery Time: 2~8 weeks
Payment Terms: T/T,L/C
Περιγραφή προϊόντων

Σχεδιασμένο για συμπαγές διακόπτη-modus λύσεις ενέργειας, η σειρά STEEC6.2 χρησιμοποιεί EEC6.2 πυρήνες φερρίτη με UL-πιστοποιημένο φαινολικό bobbins.παρέχει σταθερότητα επαγωγικότητας ± 15% και ενισχυμένη μόνωση (0Η συσκευή λειτουργεί αξιόπιστα σε θερμοκρασίες περιβάλλοντος 130 °C. Ιδανική για βιομηχανικές και καταναλωτικές εφαρμογές με περιορισμένο χώρο.


Ηλεκτρικές παραμέτρους

Σχήμα Δυνατότητα επαγωγής (L6-4) Δυνατότητα επαγωγής (L3-1) ΔΕΔ (R6-4) ΔΕΔ (R3-1) Δοκιμή Hi-Pot (PRI-SEC/COIL-CORE)
ΣΤΕΙΚ6.2-001 830μH ±15% 50,3 μH ± 15% ≤ 11,0Ω ≤ 200mΩ 0.5kV AC, 50Hz, 2mA, 1s
ΣΤΕΙΚ6.2-002 830μH ±15% 20μH ±15% ≤ 11,0Ω ≤ 450mΩ 0.5kV AC, 50Hz, 2mA, 1s
*Πρόϋπο δοκιμής: 1kHz, 0,25V για την επαγωγικότητα· EPE 7112 για το Hi-Pot*

Κατάλογος υλικών

  • Σπασίκλα: Φαινολικό T375J (UL 594VΦ, 130°C)

  • Κέντρο: ΕΟΚ6.2 K2.3P Φερρίτη

  • Τράβηγμα: Πολυουρεθάνιο GRD2/GRD3 (180°C)

  • Ταινία: #1218 (180°C)

  • Λάκκα: T42604 (130°C)


Εφαρμογές
Βιομηχανικά συστήματα ενέργειας:

  • Μετατροπείς DC/DC μεμονωμένων ισχύος ≤ 20W

  • Εναλλακτικά συστήματα ηλεκτροπαραγωγής

Καταναλωτικά Ηλεκτρονικά:

  • Μονάδες οπίσθιου φωτισμού οδηγού LED

  • Συστήματα ανατροφοδότησης φορτιστών USB-C

Σχεδιασμοί Κριτικής Σημασίας για την Ασφάλεια:

  • Ενισχυμένη απομόνωση για ιατρικές πηγές ενέργειας

  • Ρυθμισμός τάσης της πλακέτας ελέγχου HVAC
