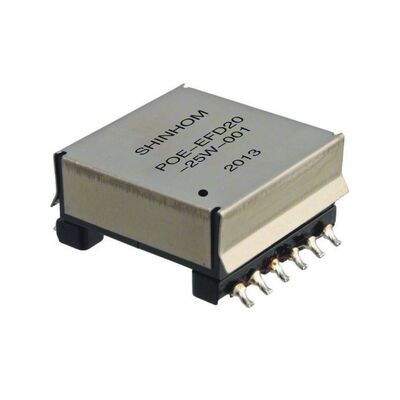

Υψηλής απόδοσης 150W POE επίπεδος μετασχηματιστής με είσοδο 36V-57V και συχνότητα εναλλαγής 200 kHz - 700 kHz

Ο μετασχηματιστής υψηλής απόδοσης χαμηλού προφίλ Flat POE Forward Converter είναι ένας ειδικά κατασκευασμένος μετασχηματιστής POE που έχει σχεδιαστεί για συμπαγές, υψηλής πυκνότητας εφαρμογές PoE.Σχεδιασμένο ως μετασχηματιστής μετεγκατάστασης Flat POE forward converter, υποστηρίζει ευρύ φάσμα εισόδου (36V-57V) και τάξη ισχύος έως 150W, παρέχοντας αξιόπιστη απομονωμένη μετατροπή ισχύος σε συστήματα περιορισμένου χώρου, συμπεριλαμβανομένων τηλεφώνων IP, καμερών παρακολούθησης,Ασύρματα σημεία πρόσβασης και συσκευές IoTΤο προϊόν αυτό συμμορφώνεται με το RoHS και υποστηρίζει ενισχυμένη απομόνωση έως 1500VDC.

• Πεδίο ισχύος και είσοδος:Υποστηρίζει έως και150Wμε ονομαστική τάση εισόδου36V-57V, βελτιστοποιημένη για αρχιτεκτονικές PoE.
• Τοπολογία μετατροπέα προς τα εμπρός:Βελτιστοποιημένο για αρχιτεκτονικές μετατροπέων προς τα εμπρός (συμπεριλαμβανομένων των επιλογών μισής/πλήρης γέφυρας και ενεργού σφιγμού) για υψηλή απόδοση μετατροπής και σταθερή απόδοση.
• Λειτουργία υψηλής συχνότητας:Εναλλακτική συχνότητα βελτιστοποιημένη μεταξύ200 - 700 kHz, επιτρέποντας συμπαγή μαγνητική και υψηλής πυκνότητας σχεδιασμούς -- μια αξιόπιστη επιλογή μετασχηματιστή υψηλής συχνότητας για τα σύγχρονα συστήματα ενέργειας.
• Χαμηλό σχεδιασμό:Υπερ-χαμηλό προφίλ με10.5 mm (προσαρμόσιμο)ύψος για λεπτές ομάδες SMD και σχεδιασμούς στενών πλακών.
• Υψηλή απομόνωση και εύρος θερμοκρασίας:Δυνατότητα απομόνωσης1500 VDCκαι μεγάλη θερμοκρασία λειτουργίας/αποθήκευσης-40 °C έως +125 °Cγια ισχυρές επιδόσεις πεδίου.
• Συμμόρφωση και υλικά:Χωρίς μόλυβδο, συμβατό με το RoHS· τερματισμός με Sn-0,7Cu. Επιλεγμένες παραλλαγές αναφέρουν τη συμμόρφωση IEC60950 όπου ισχύει.
• Εφαρμογές Πολυδιάστατη:Σχεδιασμένο ειδικά ως μετασχηματιστής POE για παροχή ενέργειας PoE, είναι ιδανικό για κάμερες παρακολούθησης, τηλέφωνα IP, σημεία ασύρματης πρόσβασης και άλλες συσκευές IoT / edge που τροφοδοτούνται από PoE.

• Τοπολογία:Μετατροπέας προς τα εμπρός (υποστηρίζει τοπολογίες μισής/πλήρους γέφυρας και ενεργού σφραγίσματος).
• Συχνότητα αλλαγής:200 kHz - 700 kHz (βελτιστοποιημένο).
• Τεχνολογία απομόνωσης1500 VDC (τυπικές συνθήκες δοκιμής hi-pot που εμφανίζονται στο δελτίο δεδομένων).
• Θερμοκρασία λειτουργίας:-40°C έως +125°C (συμπεριλαμβανομένης της αυξημένης θερμοκρασίας).
• Προφίλ:Χαμηλό προφίλ,10.5 mm μέγιστο(προσαρμόζεται σε ορισμένες παραλλαγές συσκευασίας).

• Δύναμη:Κλάση 50W-150W ανάλογα με το μοντέλο· συνήθως χρησιμοποιούνται διαμορφώσεις 120W/150W για τα στάδια ισχύος PoE.
• Τυπικές στροφές / επαγωγικότητα / DCR:Στο δελτίο δεδομένων του προϊόντος παρέχονται πολλαπλές περιστρεφόμενες περιφράξεις και τιμές OCL/LK για το συγκεκριμένο μέρος, ώστε να εξασφαλίζεται ακριβής αντιστοιχία σχεδιασμού (βλέπε πίνακες δελτίου δεδομένων για τους αριθμούς των μερών POE-TP65-116 ~ POE-TP65-130).Οι σχεδιαστές θα πρέπει να επιλέξουν τον αριθμό τμήματος που ταιριάζει με το αναλογία στροφών στόχου και την επαγωγικότητα διαρροής για την τοπολογία μετατροπέα τους.

• Συστήματα ηλεκτρικής ενέργειας PoE:Κεντρικές πηγές ενέργειας PoE, μεσαίες διαστάσεις και εγχέτες PoE.
• Παρακολούθηση:Δυναμικό για κάμερες IP και μονάδες PTZ όπου απαιτείται χαμηλό προφίλ και απομόνωση.
• Δίκτυα Επιχειρήσεων:Ασύρματα σημεία πρόσβασης και τηλέφωνα VoIP/IP που απαιτούν αξιόπιστη απομονωμένη τροφοδοσία.
• Διαδικτυακές συσκευές IoT & Edge:Μονούλες ισχύος χαμηλού προφίλ για συμπαγείς αισθητήρες και συσκευές πύλης.

• Βελτιστοποιημένο για σύγχρονες τοπολογίες PoE -- συμπαγές, μαγνητικό υψηλής συχνότητας μειώνει την περιοχή PCB και βελτιώνει τα θερμικά χαρακτηριστικά.
• Η ισχυρή απομόνωση και το ευρύ εύρος θερμοκρασιών εξασφαλίζουν την αξιοπιστία πεδίου στις βιομηχανικές και εμπορικές εφαρμογές.
• Οι πολλαπλές παραλλαγές εξαρτημάτων και οι επιλογές περιστροφής επιτρέπουν στους σχεδιαστές να ταιριάζουν την αναλογία στροφών, την επαγωγικότητα διαρροής και το DCR με τα σχέδια προωθητικού μετατροπέα για μέγιστη απόδοση.

Για την επιλογή των μερών, ανατρέξτε στους πίνακες των φύλλων δεδομένων (σειρά POE-TP65) για τις ακριβείς στροφές, τις τιμές OCL, LK, DCR και hi-pot ανά αριθμό μερών.Παραδείγματα σειρών και μηχανικά αποτυπώματα εμφανίζονται στο δελτίο δεδομένων για την υποστήριξη της διάταξης PCB και του σχεδιασμού πλακέτων.

Κατά την ενσωμάτωση σε κυκλώματα με προωθητικό μετατροπέα ή ενεργό συμπίεση, επιβεβαιώνονται οι απαιτήσεις επαγωγής διαρροής και αναλογίας στροφών για την εκπλήρωση των στόχων μεταβατικών και ρυθμιστικών.
