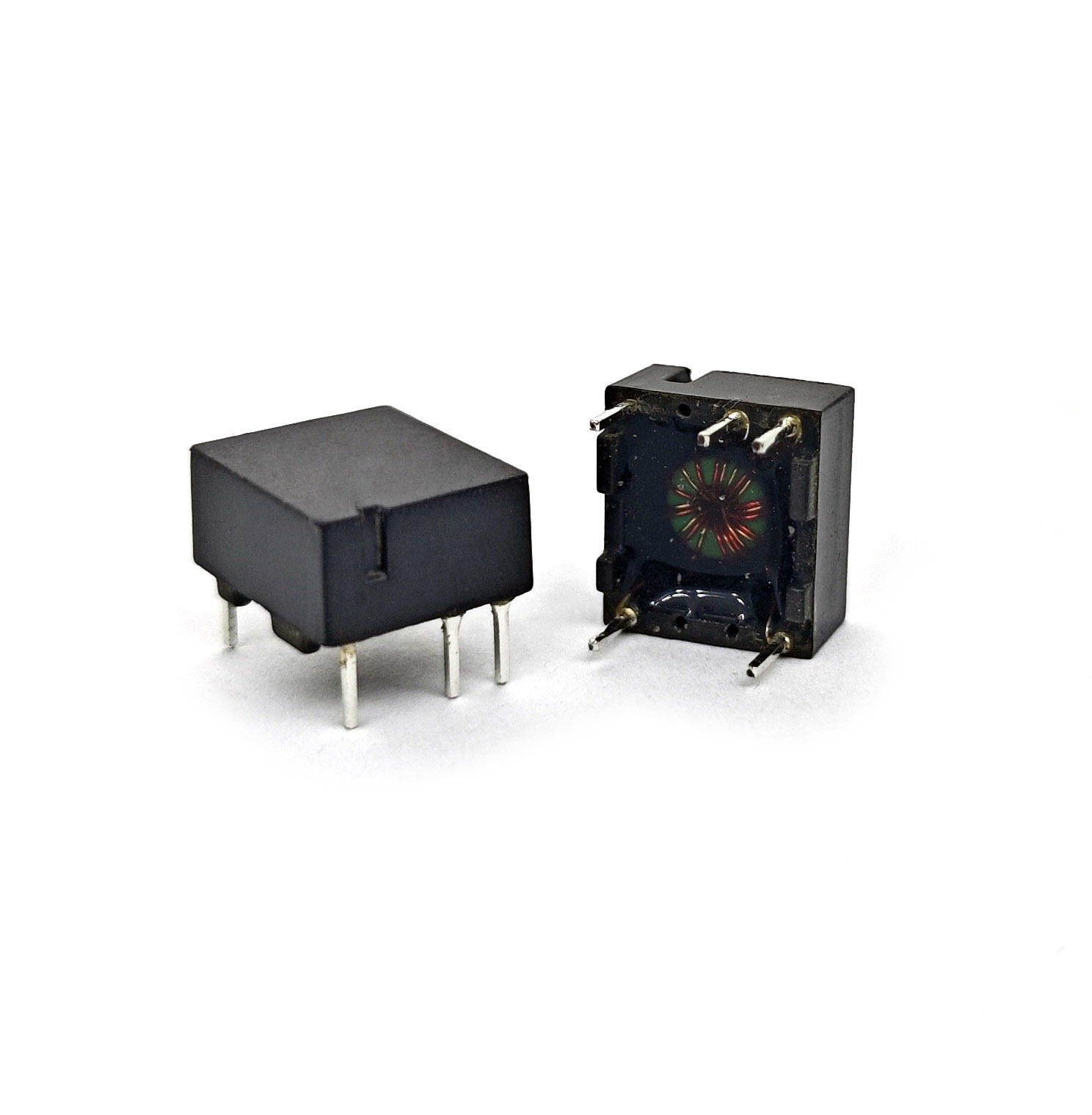

Μετασχηματιστής υψηλής συχνότητας GT1011

Σχεδιασμένο για Απόδοση

Το GT1011 είναι ένας ανθεκτικός μετασχηματιστής κίνησης υψηλής συχνότητας, σχεδιασμένος για κρίσιμη απομόνωση και μεταφορά σήματος σε σύγχρονα συστήματα μετατροπής ισχύος. Η ακριβής αναλογία στροφών 1:1 μεταξύ των περιελίξεων (3-4):(5-8) εξασφαλίζει ακριβή μετάδοση παλμών χωρίς κλιμάκωση τάσης. Με ελάχιστη επαγωγή ‌200µH @ 100kHz‌ (όλες οι πρωτεύουσες/δευτερεύουσες περιελίξεις) και εξαιρετικά χαμηλή επαγωγή διαρροής (‌Lk ≤1µH max‌), διατηρεί την ακεραιότητα του σήματος σε υψηλές συχνότητες μεταγωγής.

Κατασκευασμένο για Αξιοπιστία

• ‌Απομόνωση Hi-Pot 5.000V DC‌ μεταξύ Pin 3-5 (1mA, 60s)
• Εξαιρετικά χαμηλή αντίσταση DC (‌DCR ≤0.16Ω max‌ ανά περιέλιξη) ελαχιστοποιεί την απώλεια ισχύος
• Βιομηχανική θερμοκρασία λειτουργίας: ‌-40°C έως +75°C‌ (συμπεριλαμβανομένης της αύξησης της θερμοκρασίας)
• Ανοχή θερμοκρασίας αποθήκευσης: ‌έως +85°C‌
• Στιβαρή κατασκευή για σκληρά περιβάλλοντα

Βασικές Εφαρμογές

• ‌Τροφοδοτικά μεταγωγής‌: Απομόνωση οδηγών MOSFET/IGBT σε μετατροπείς AC-DC/DC-DC
• ‌Ανανεώσιμη Ενέργεια‌: Σύζευξη σήματος κίνησης πύλης σε ηλιακούς μετατροπείς και συστήματα φόρτισης EV
• ‌Έλεγχος Κινητήρα‌: Ασφαλής μετάδοση PWM για βιομηχανικά VFDs και σερβομηχανισμούς
• ‌Τοπολογίες Γέφυρας‌: Πρόληψη βραχυκυκλώματος σε συντονισμένους μετατροπείς LLC (μισή/πλήρης γέφυρα)

ΣΧΕΤΙΚΑ ΜΕ ΕΜΑΣ:

Η Shinhom Enterprise ιδρύθηκε στην Xi'an της Κίνας με 37 χρόνια εμπειρίας στον σχεδιασμό και την κατασκευή μετασχηματιστών και εξαρτημάτων πηνίων.
Υψηλή ποιότητα, χαμηλό κόστος και καλύτερη εξυπηρέτηση είναι αυτό που επιδιώκουμε περισσότερο!
Εν τω μεταξύ, αποκτήθηκε επίσης η πιστοποίηση ISO 9001 από το σύστημα SGS.
Η Shinhom θα παραμείνει ειδικός στον σχεδιασμό και την κατασκευή μετασχηματιστών υψηλής απόδοσης, επαγωγέων ισχύος, πηνίων πνιγμού τροφοδοτικών για αγοραστές σε όλο τον κόσμο.
