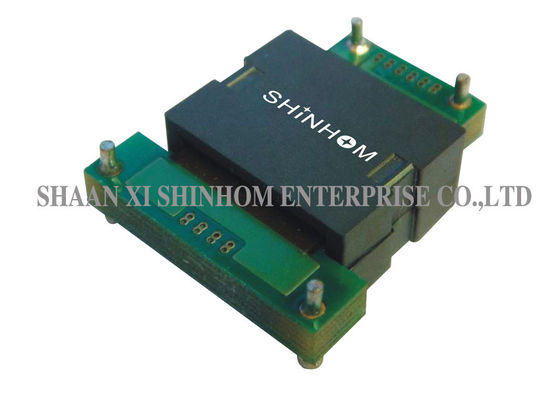

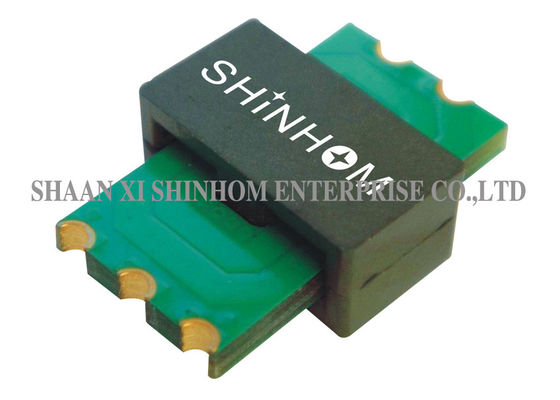

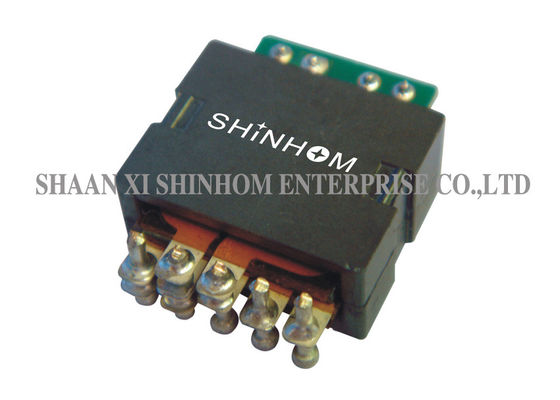

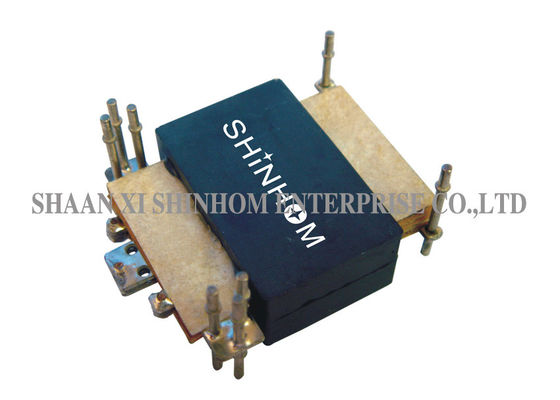

Ελαφρύς επίπεδος μετασχηματιστής, υψηλός επίπεδος τύπος μετασχηματιστών απομόνωσης

TP25D επίπεδος μετασχηματιστής υψηλής συχνότητας 150W σειράς, PCB που τοποθετεί τον επίπεδο μετασχηματιστή, μέγιστο πάχος 9.12mm

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

• Εκτίμηση δύναμης μέχρι 150 Watt
• Υψηλή αποδοτικότητα άνω των 98%
• Πυκνότητα υψηλής δύναμης 600 Watt ανά κυβική ίντσα
• Ίχνος 23,5 mm×20.10 χιλ.
• Πιό μικρή ακτινοβολία 9,12 χιλ.
• Υψηλή απομόνωση (λειτουργικά) 1500 Vdc
• Υψηλή συχνότητα 200 kHz-700 kHz
• Λειτουργούσα θερμοκρασία -40℃ σε +125℃
• Πολύ χαμηλή αυτεπαγωγή διαρροής (λιγότερο από 0,2% για τους Η.Ε-δημιουργημένους άνοιγμα πυρήνες).
• Οικονομικώς αποδοτικές και ανταγωνιστικές τιμές.
• Ελάχιστη ηλεκτρομαγνητική παρέμβαση το (EMI).
• Υψηλές αποστάσεις διασκορπισμού και εκκαθάρισης μεταξύ αρχικού και
• Εφαρμόσιμος σε όλες τις τοπολογίες SMPS.
• Διάφορες επιλογές μονταρισμάτων και τερματικών (οριζόντιος, κάθετος, μέσω-τρύπες, SMT, καρφίτσες, πετώ-καλώδια και περισσότεροι).
• Ειδικά σχεδιασμένες θερμότητα-διαλύοντας αγκράφες.
• Επίπεδος μετασχηματιστής χαμηλός-σχεδιαγράμματος
• Υψηλής ισχύος επίπεδος μετασχηματιστής
• Υψηλής συχνότητας επίπεδος μετασχηματιστής
• Επίπεδος μετασχηματιστής PCB
• Επίπεδος μετασχηματιστής δύναμης μετατροπής
• Από - - τον επίπεδο μετασχηματιστή ραφιών SMT

ΕΦΑΡΜΟΓΕΣ:

• Μετατροπείς υψηλής επίδοσης DC/DC.
• Υψηλές αποδοτικότητες μέχρι πάνω από 98 τοις εκατό, πυκνότητα υψηλής δύναμης 600 Watt ανά κυβικούς μετατροπείς ίντσας DC/DC.
• Για μπροστινό, την πλήρης-γέφυρα, την μισό-γέφυρα και τους αντιφατικούς μετατροπείς DC/DC.
• Τάσεις εισαγωγής μεταξύ 18V και 75V, και τάσεις παραγωγής από 52V κάτω στους μετατροπείς 1.0V DC/DC.
• Τηλεπικοινωνίες, βιομηχανικά συστήματα ελέγχου,
• Αυτοκίνητα και βαριά συστήματα οχημάτων εξοπλισμού

ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ:

• Η αυτεπαγωγή μετριέται με τα και τα δύο την αρχική συνδεδεμένη windings σωρηδόν καρφίτσα (2-5) με την καρφίτσα (3-4).
• Η αυτεπαγωγή διαρροής μετριέται στο τύλιγμα της καρφίτσας (2-4) με όλο το άλλο τύλιγμα.
• Όλες οι προδιαγραφές χαρακτηριστικές σε TA=25℃.
