Να τοποθετήσει PCB τρέχων αισθητήρας επίδρασης αιθουσών, χαμηλός τρέχων αισθητήρας επίδρασης αιθουσών

διαπραγμάτευση
MOQ
negotiable
τιμή
PCB Mounting Hall Effect Current Sensor , Low Current Hall Effect Sensor
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τάση ανεφοδιασμού: ±15V ±5%
Ονομαστική: 0A ~ 50A
ονομαστική ισχύς: 10mA ±0.5%, 25mA ±0.5%,
Εγκατάσταση: Μοντάρισμα PCB
Ρεύμα όφσετ: ≤±0.25mA
Προσαρμοσμένη: Ναί
Επισημαίνω:

η επίδραση αιθουσών βάσισε τον τρέχοντα αισθητήρα

,

γραμμικός τρέχων αισθητήρας επίδρασης αιθουσών
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: Hbc-Χ
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο
Χρόνος παράδοσης: 4~8 εβδομάδες
Όροι πληρωμής: T / T
Δυνατότητα προσφοράς: 1000000/Month
Περιγραφή προϊόντων

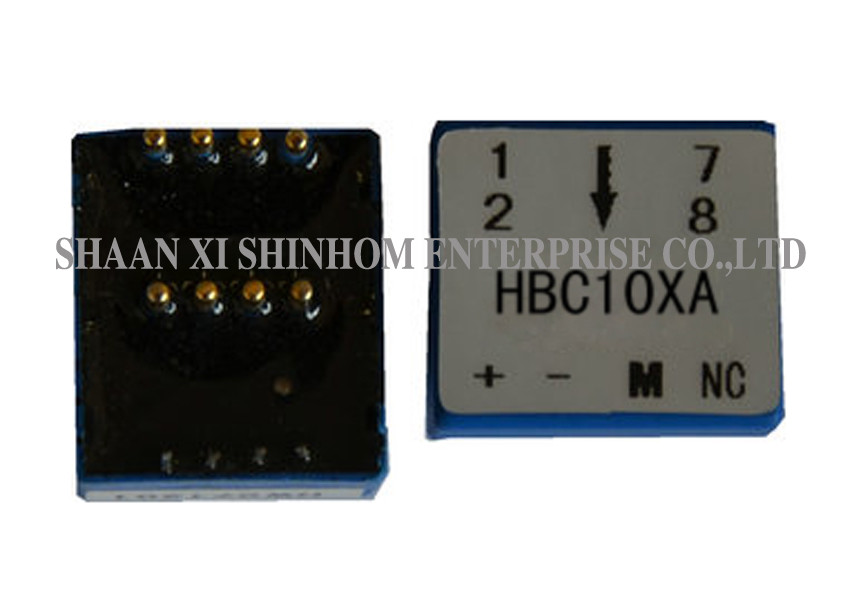

Hbc-Χ τρέχων αισθητήρας επίδρασης αιθουσών μετατροπέων σειράς με 0 στην εισαγωγή 50A, εποξική τοποθετημένη σε κάψα κατοικία



            Hbc-Χ αισθητήρας επίδρασης αιθουσών σειράς



Χαρακτηριστικό γνώρισμα


* Κλειστός βρόγχος

* Τάση ανεφοδιασμού: DC±15V ±5%
* Ικανή μέτρηση των ρευμάτων: Συνεχές ρεύμα, εναλλασσόμενο ρεύμα, σφυγμός με τη γαλβανική απομόνωση μεταξύ του αρχικού κυκλώματος και του δευτεροβάθμιου κυκλώματος.



Πλεονεκτήματα



* Εύκολη εγκατάσταση

* Μπορεί να προσαρμοστεί
* Υψηλή ακρίβεια

* Πολύ καλή γραμμικότητα
* Βελτιστοποιημένος χρόνος απόκρισης, καμία απώλεια εισαγωγής

* Χαμηλής ισχύος κατανάλωση
* Κλίση χαμηλής θερμοκρασίας

* Υψηλή ασυλία στην εξωτερική παρέμβαση



Εφαρμογές


* Εφαρμογές αναστροφέων

* Κίνηση μεταβλητός-ταχύτητας AC/DC
* Uninterruptible παροχές ηλεκτρικού ρεύματος το (UPS)

* Μεταστρεφόμενες παροχές ηλεκτρικού ρεύματος τρόπου το (SMPS)
* Φωτοβολταϊκές τρέχουσες εφαρμογές του (PV)

* Νέα μέτρηση κιβωτίων ενεργειακών συνδυαστών
* Εφαρμογή από-καλωδίων Automible

* Ηλεκτρικός εξοπλισμός χρέωσης οχημάτων τρέχουσα αντίληψη
* Οικιακών συσκευών συχνότητας τρέχουσα μέτρηση θερμοσιφώνων μετατροπής ηλεκτρομαγνητική



ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ:

  HBC10XA HBC20XA HBC30XA HBC50XA
Εκτιμημένο ρεύμα εισαγωγής 10 20 30 50 Α
Τρέχουσα σειρά δοκιμής 20 40 60 100 Α
Αναλογία στροφών 1000 1000 1500 2500 Τ
Αντίσταση τυλίγματος SEC 60 60 100 150 Ω
Εκτιμημένο ρεύμα παραγωγής 10±0.5% 20±0.5% 20±0.5% 20±0.5% μΑ
Τάση ανεφοδιασμού ±15±5% Β
Ρεύμα όφσετ ≤±0.25 μΑ
Τρέχουσα κλίση όφσετ -40~+85℃ ≤±0.5 μΑ
Γραμμικότητα ≤±0.2 %FS
Κατηγορία ≤±0.7 %
di/dt >50 A/ΜS
Χρόνος απόκρισης <1 µS
Εύρος ζώνης DC~200 KHZ
Τάση μόνωσης 2.5 KV
Λειτουργούσα θερμοκρασία -40~+85 ℃
Θερμοκρασία αποθήκευσης -40~+105 ℃



Στροφές

Στροφές

αναλογία

Εκτιμημένο ρεύμα εισαγωγής

IPN [Α]

Εκτιμημένη τάση παραγωγής

VOUT [Β]

 PRI DCR [mΩ]

Αυτεπαγωγή PRI

[uH]
Ενιαία φάση 1 ±10 (±20, ±30, ±50) 2.5±0.625 0,05 0,025
  2 ±5 (±10, ±15, ±25) 2.5±0.625 0,20 0,1
  4 ±2.5 (±5, ±7.5, ±12.5) 2.5±0.625 1.00 0,4
τριφασικός 1 ±10 (±20, ±30) 2.5±0.625 0,05 0,025



Να τοποθετήσει PCB τρέχων αισθητήρας επίδρασης αιθουσών, χαμηλός τρέχων αισθητήρας επίδρασης αιθουσών 0



Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
