Στρογγυλοκύλινδρο Rogowski υψηλής ακρίβειας με εύρος 1A έως 500kA και γραμμικότητα ± 0,2% για ακριβή μέτρηση ρεύματος εναλλασσόμενου

Γραμμικότητα
MOQ

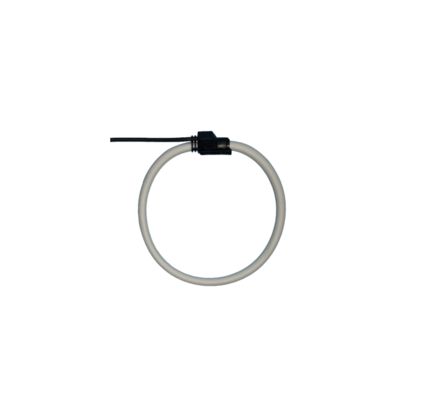

High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τρέχουσα περιοχή: 1Α έως 500KA
Ακρίβεια: <0,5% (βαθμονομημένο)
Γραμμικότητα: ± 0,2% της ανάγνωσης
Εύρος ζώνης: 1Hz έως 100kHz (-3dB)
Θερμοκρασία λειτουργίας: -40 ° C έως +80 ° C
Επισημαίνω:

Rogowski Πηνίο Εύρους 1A έως 500kA

,

Rogowski Πηνίο Ακρίβειας <0.5%

,

Rogowski Πηνίο Γραμμικότητας ±0.2%
Βασικές πληροφορίες
Τόπος καταγωγής: ΚΙΝΑ
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: SRC Datasheet Flex Rogowski Coil
Έγγραφο: SRC datasheet Flex Rogowski...l_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/c, t/t
Περιγραφή προϊόντων
Υψηλής ευαισθησίας ευέλικτη τροχιά Rogowski για προηγμένη μέτρηση ρεύματος εναλλασσόμενου ρεύματος
Ανακαλύψτε το High Sensitivity Flexible Rogowski Coil (SRC Series), ένα προηγμένο ευέλικτο μετατροπέα ρεύματος για ακριβή μέτρηση ρεύματος εναλλασσόμενου ρεύματος από 1A έως 500kA.,Ιδανικό για παρακολούθηση ισχύος, ανάλυση αρμονικών και μέτρηση κυμάτων συνεχούς ρεύματος.
Βασικά χαρακτηριστικά και οφέλη
  • Υψηλή ακρίβεια και ευρύ δυναμικό εύρος:Επιτυγχάνεται ακριβής μέτρηση ρεύματος εναλλασσόμενου ρεύματος από 1A έως 100kA (έως 500kA μέγιστο) με εξαιρετική γραμμικότητα ± 0,2%.
  • Υπερ-ελαστικός και μη επεμβατικός:Ο ευέλικτος μετατροπέας ρεύματος μας περιβάλλει εύκολα μεγάλους, άβολους ή σταθερούς αγωγούς (αγωγούς λεωφορείων, καλώδια) σε περιορισμένους χώρους.Το 12mm λεπτό τμήμα περιστροφής του και το ελαφρύ σχεδιασμό του καθιστούν την εγκατάσταση απλή με δεσμούς καλωδίων.
  • Ασφαλής και ανθεκτικός από τη φύση του:Αντίθετα με τις παραδοσιακές ΚΤ, δεν υπάρχει κίνδυνος από ένα δευτερογενές ανοιχτό κύκλωμα.Διορισμένα για CAT III 1000V / CAT IV 600V και σχεδιασμένα για απαιτητικά περιβάλλοντα.
  • Επιδόσεις ευρυζωνικής σύνδεσης:Με ευρύ εύρος ζώνης από 1Hz έως 100kHz (-3dB), είναι ιδανικό για την ανάλυση αρμονικών, μεταβατικών και μέτρησης κυμάτων συνεχούς ρεύματος σε εφαρμογές όπως συστήματα φόρτισης μπαταριών.
  • Ενσωματωμένη ασπίδα:Μια εσωτερική ασπίδα εξασφαλίζει σταθερές μετρήσεις απορρίπτοντας τις παρεμβολές από εξωτερικά μαγνητικά πεδία, βελτιώνοντας την ακρίβεια ακόμη και σε χαμηλά πρωτογενή ρεύματα.
  • Συμφωνία Plug-and-Play:Αυτό το περιέλιγμα Rogowski μπορεί να συνδεθεί απευθείας με τους μετρητές DIN-RAIL και των πάνελ χωρίς εξωτερικό Rogowski coil integrator, απλοποιώντας την εγκατάσταση του συστήματος σας.
Τεχνικές προδιαγραφές (σειρά SRC)
Παράμετρος SRC-50 SRC-100 SRC-150
Μέγεθος της τροχιάς 180 χιλιοστά 380 χιλιοστά 555 mm
Μέγεθος παραθύρου (διάμετρος Β) 50 χιλιοστά 100 χιλιοστά 150 χιλιοστά
Αντίσταση σπείρας 255 Ω (± 10%) 375 Ω (± 10%) 540 Ω (± 10%)
Αναλογία εξόδου (@50Hz) Καθορισμός: 333 mV/kA
Μη βαθμονωμένο: 360 mV/kA		 Καθορισμός: 333 mV/kA
Μη βαθμονωμένο: 360 mV/kA		 Καθορισμός: 333 mV/kA
Μη βαθμονωμένο: 360 mV/kA
Ακριβότητα (@ 25°C) Κλιμακωμένο: < 0,5%
Μη βαθμονωμένο: < 5%		 Κλιμακωμένο: < 0,5%
Μη βαθμονωμένο: < 5%		 Κλιμακωμένο: < 0,5%
Μη βαθμονωμένο: < 5%
Μετρήσιμο ρεύμα 500 kA 500 kA 500 kA
Διάφραση ζώνης 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
Λάθος φάσης ≤ 0,5° ≤ 0,5° ≤ 0,5°
Διάστημα καλωδίου μολύβδου 2 μέτρα (Standard, προσαρμόσιμος έως 20 μέτρα) 2 μέτρα (Standard, προσαρμόσιμος έως 20 μέτρα) 2 μέτρα (Standard, προσαρμόσιμος έως 20 μέτρα)
Θερμοκρασία λειτουργίας -40°C έως +80°C -40°C έως +80°C -40°C έως +80°C
Γενικές προδιαγραφές
  • Γραμμικότητα: ±0,2% της ένδειξης

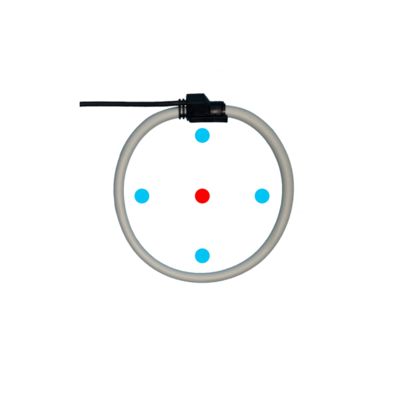

  • Λάθος θέσης: ± 1% μέγιστο
  • Μηδενική ροή (έκβαση σε OA): ≤ 0,05 mV
  • Πρότυπα ασφάλειας: Σημείωση CE, συμμορφώνεται με το πρότυπο EN 61010-1:2010 (LVD) και το πρότυπο EN 61326-1:2013 (EMC)
  • Η τάση μόνωσης: σπείρα: 2000V, καλώδιο σήματος: 1000V
  • Υλικό: Θερμοπλαστικό καουτσούκ ανθεκτικό στη φλόγα (UL 94 V-0)
Τυπικές εφαρμογές
  • Αναλυτές ποιότητας ισχύος και συσκευές μέτρησης ρεύματος ρεύματος
  • Συστήματα διαχείρισης ενέργειας και παρακολούθησης της ισχύος
  • Ανάλυση αρμονικών και μεταβατικών στοιχείων
  • Μέτρηση κυματισμού συνεχούς ρεύματος σε συστήματα μπαταρίας και UPS
  • Εργαστηριακά όργανα και φορητά μέτρα
  • Παρακολούθηση ρεύματος κινητήρα και κινητήρα μεταβλητής συχνότητας (VFD)
