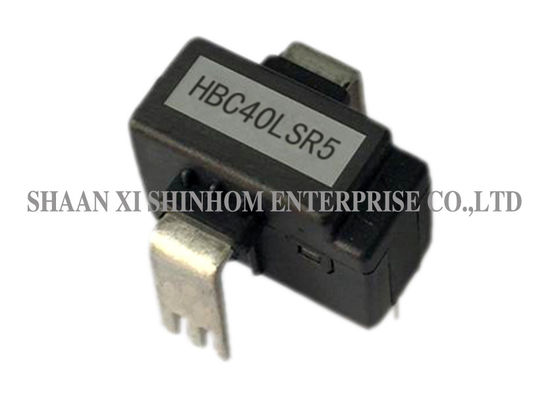

Hbc-LSR5 τρέχων αισθητήρας επίδρασης αιθουσών τρόπου βρόχων σειράς κλειστός πολυ-σειρά με 0 στην εισαγωγή 50A, τάση 5V ανεφοδιασμού
Hbc-LSR5 ο τρέχων αισθητήρας πολυ-σειράς σειράς είναι μια κλειστή συσκευή βρόχων βασισμένη στην αρχή μέτρησης της επίδρασης αιθουσών και της μηδενικής μεθόδου ισορροπίας, με μια γαλβανική απομόνωση μεταξύ του αρχικού και δευτεροβάθμιου κυκλώματος. Παρέχει την ακριβή ηλεκτρονική μέτρηση του συνεχούς ρεύματος, του εναλλασσόμενου ρεύματος ή των παλόμενων ρευμάτων.
Κατευθύνσεις για τη χρήση
Χαρακτηριστικά γνωρίσματα:
Εφαρμογές:
ΗΛΕΚΤΡΙΚΑ ΣΤΟΙΧΕΙΑ:
|
HBC06 LSR5 |
HBC10 LSR5 |
HBC15 LSR5 |
HBC20 LSR5 |
HBC25 LSR5 |
HBC30 LSR5 |
HBC40 LSR5 |
HBC50 LSR5 |
|
|
| Εκτιμημένο ρεύμα εισαγωγής (IP) | 6 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | Α |
| Τρέχουσα σειρά δοκιμής | ±15 | ±25 | ±37.5 | ±50 | ±62.5 | ±75 | ±100 | ±105 | Α |
| Αναλογία στροφών (Np/Ns) | 1:1200 | 1:1000 | 1:1125 | 1:1000 | 1:1250 | 1:1125 | 1:1000 | 1:1000 | Τ |
| Εκτιμημένη τάση παραγωγής | ±0.8±0.5% | Β | |||||||
| Τάση ανεφοδιασμού | +5±5% | Β | |||||||
| Τάση όφσετ | 2.5±0.5% | Β | |||||||
| Τάση αναφοράς (VR) | 2.5±0.8% | Β | |||||||
| Εξωτερική τάση αναφοράς | 2.0-2.8 | Β | |||||||
| Κλίση τάσης όφσετ | ≤±0.1 | mV/℃ | |||||||
| Κλίση τάσης παραγωγής | ≤±0.05 | mV/℃ | |||||||
| Γραμμικότητα (Ip=0-±Ipn) | ≤±0.2 | %FS | |||||||
| Κατηγορία | ≤±1.0 | % | |||||||
| di/dt | >50 | A/ΜS | |||||||
| Χρόνος απόκρισης | ≤1 | µS | |||||||
| Εύρος ζώνης (- 1db) | DC~100 | KHZ | |||||||
| Τάση μόνωσης | 2.5@ (50HZ, 1min) | KV | |||||||
| Λειτουργούσα θερμοκρασία | -40~+85 | ℃ | |||||||
| Θερμοκρασία αποθήκευσης | -40~+105 | ℃ | |||||||
Σημειώσεις: Οι προδιαγραφές προϊόντων μπορούν να προσαρμοστούν
