Χαρακτηριστικό γνώρισμα
* Κλειστός βρόγχος
* Τάση ανεφοδιασμού: Συνεχές ρεύμα +-15~24V
* Ικανή μέτρηση των ρευμάτων: Συνεχές ρεύμα, εναλλασσόμενο ρεύμα, σφυγμός με τη γαλβανική απομόνωση μεταξύ του αρχικού κυκλώματος και του δευτεροβάθμιου κυκλώματος.
Πλεονεκτήματα
* Εύκολη εγκατάσταση
* Μπορεί να προσαρμοστεί
* Υψηλή ακρίβεια
* Πολύ καλή γραμμικότητα
* Καμία απώλεια εισαγωγής
* Χαμηλής ισχύος κατανάλωση
* Ευρέως ρεύμα που μετρά τη σειρά
* Υψηλή ασυλία στην εξωτερική παρέμβαση
* Κλίση χαμηλής θερμοκρασίας
* Βελτιστοποιημένος χρόνος απόκρισης, καμία απώλεια εισαγωγής
Εφαρμογές
* Εφαρμογές αναστροφέων
* Κίνηση μεταβλητός-ταχύτητας AC/DC
* Uninterruptible παροχές ηλεκτρικού ρεύματος το (UPS)
* Μεταστρεφόμενες παροχές ηλεκτρικού ρεύματος τρόπου το (SMPS)
* Εγχώριες συσκευές ελέγχου κίνησης συχνότητας
* Τρέχουσα ανίχνευση στη βιομηχανία αιολικής ενέργειας
* Φωτοβολταϊκή ανίχνευση αναστροφέων
|
|

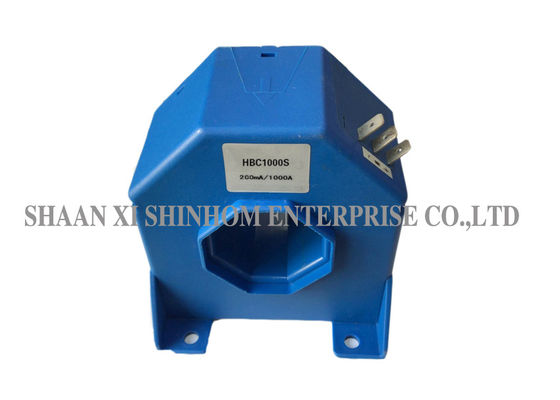

HBC1000S |
|
|
Εκτιμημένο ρεύμα εισαγωγής |
1000 |
Α |
|
Τρέχουσα σειρά δοκιμής |
1500 |
Α |
|
Εκτιμημένη τάση παραγωγής |
200 |
μΑ |
|
Τάση ανεφοδιασμού |
±15~±24 |
Β |
|
Μηδέν τρέχον όφσετ |
≤±1.0 |
μΑ |
|
Αναλογία στροφών |
1:5000 |
|
|
Χρόνος απόκρισης |
<1 |
µs |
|
Γραμμικότητα |
≤±0.2 |
%FS |
|
Τάση 50HZ, 1min μόνωσης |
3 |
KV |
|
di/dt |
>100 |
A/μs |
|
Εύρος ζώνης-1dB) |
Συνεχές ρεύμα… 150 |
KHz |
|
Αντίσταση τυλίγματος PRI (25℃) |
44 |
Ω |
|
Αντίσταση δοκιμής |
0~22.5@ (±15V, 1000A) |
Ω |
|
|
0~65@ (±24V, 1000A) |
|
|
Λειτουργούσα θερμοκρασία |
-40~+85 |
℃ |
|
Θερμοκρασία αποθήκευσης |
-40~+105 |
℃ |
