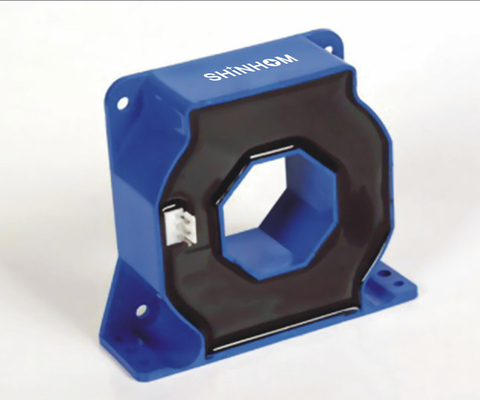

Αισθητήρας Ρεύματος Φαινομένου Hall IP65 0 έως 200Α για Τροφοδοτικά Συγκόλλησης

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
IP65 Hall Effect Current Sensor 0 to 200A for Welding Power Supplies
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τάση τροφοδοσίας: ±12V ~ ±15V (±5%)
Ονομαστική είσοδος: 100A,125A,200A
Ονομαστική έξοδος: 100mA±0,5%, 125mA±0,5%
Γραμμικότητα: ≤±0,2%FS
Αξιολόγηση IP: IP65
Θεωρία: ΤΡΕΧΩΝ ΑΙΣΘΗΤΗΡΑΣ
Επισημαίνω:

IP65 Αισθητήρας ρεύματος με αποτέλεσμα Hall

,

Δέκτης ρεύματος 200A για συγκόλληση

,

αισθητήρας ισχύος παροχής ηλεκτρικής ενέργειας συγκόλλησης

Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: HBC-LAP
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο
Χρόνος παράδοσης: 4~8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 10000/μήνα
Περιγραφή προϊόντων

Αυτό... IP65 αισθητήρας ρεύματος με αποτέλεσμα Hallπαρασκευάζεται χρησιμοποιώνταςΤεχνολογία μέτρησης του αποτελέσματος Hallκαισχεδιασμός τρέχουσας απομόνωσης, ειδικά αναπτύχθηκε για τις πηγές ηλεκτρικής ενέργειας συγκόλλησης και τις εφαρμογές που τροφοδοτούνται από μπαταρίες, εξασφαλίζοντας υψηλή ακρίβεια, σταθερή απόδοση και ασφαλή προστασία.Το προϊόν διαθέτειισχυρή και αξιόπιστη δομήμεαπομόνωση ρεύματος μεταξύ πρωτογενών και δευτερογενών κυκλωμάτων.Είναι κατάλληλο γιατροφοδοσίες ηλεκτρικής ενέργειας συγκόλλησης,Συσκευές μεταβλητής συχνότητας εναλλασσόμενου ρεύματος, καιαδιάλειπτες πηγές ρεύματοςΕίναι μια ιδανική επιλογή για εφαρμογές αισθητήρων ρεύματος με αποτέλεσμα Hall στη μέτρηση ρεύματος και στον βιομηχανικό αυτοματισμό.

Χαρακτηριστικά:

  • Δραστήρες λειτουργίας: 0 έως 200A
  • Ηλεκτρική τροφοδοσία: ±12V ~ ±15V (±5%)
  • Διορισμένο ρεύμα εξόδου: 100mA±0,5%, 125mA±0,5%
  • Εύκολη τοποθέτηση
  • Υψηλή ακρίβεια

Εφαρμογές:

  • Ηλεκτρικές πηγές ρεύματος για εφαρμογές συγκόλλησης
  • Εφαρμογές με μπαταρία
  • Μηχανές μετατροπής μεταβλητής ταχύτητας και κινητήρες σερβοκινητήρων
  • Εφοδιασμοί ηλεκτρικής ενέργειας με διακόπτη (SMPS)
  • Μη διακοπτόμενες πηγές ρεύματος (UPS)
  • Μετατροπές στατικών για κινητήρες συνεχούς ρεύματος

1Η πτυχή είναι θετική όταν η πτυχή Ip ρέει προς την κατεύθυνση του βέλος.
2Η θερμοκρασία του πρωτογενούς αγωγού δεν πρέπει να υπερβαίνει τους 100 °C.
3Δυναμικές επιδόσεις δοκιμάζονται με μία μόνο ράβδο να γεμίζει πλήρως την κύρια τρύπα.
4Ο πρωταρχικός περιστρέφεται στην κορυφή του αισθητήρα για την καλύτερη λειτουργία του μαγνητικού συμπλέκτη.

Ηλεκτρικά δεδομένα:

HBC100LAP HBC125LAP HBC200LAP
Κατηγοριοποιημένο ρεύμα (IPN) 100 125 200 Α
Περιοχή μέτρησης (IP) 0±200 0±200 0 ± 300 Α
Διορισμένο ρεύμα εξόδου (ISN) 100±0,5% 125±0,5% 100±0,5% mA
Η τάση τροφοδοσίας ((± 5%) ±12±15 V
Απώλεια ρεύματος τροφοδοσίας 16 ((@±15V) + IS mA
Αντίσταση δοκιμής με ±12V @±IPNmax 14 ((min) 52 ((max) 0 (min) 26 (max) Ω
@±IPmax 14 (min) 17 (max) 0 (min) 4 (max) Ω
με ±15V @±IPNmax 40 ((min) 72 ((max) 0 (min) 56 (max) Ω
@±IPmax @±300Amax 40 ((min) 40 ((max) 0 (min) 8 (max) Ω
Αναλογία στροφών 1:1000 1:1000 1:2000
Αντίσταση Sec 33 33 76 Ω
Τρόπος εκτόξευσης ≤±0.2 mA
Τρέχοντας ρεύμα ≤±0.5 mA
Χρόνος απόκρισης < 1 μs
Γραμμικότητα ≤±0.2 % FS
Τεχνική ένταση 50(60)HZ,1min,3 KV
di/dt > 100 Α/μs
Διάταξη ζώνης (- 3dB) DC...100 KHz
Θέρμανση λειτουργίας -40+85 °C
Θέρμανση αποθήκευσης -40+105 °C

Αισθητήρας Ρεύματος Φαινομένου Hall IP65 0 έως 200Α για Τροφοδοτικά Συγκόλλησης

Σημειώσεις: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν

Γενικές ερωτήσεις

Ε: Παρέχετε τεχνική υποστήριξη και συστάσεις επιλογής;

Α:Έχουμε μια επαγγελματική τεχνική ομάδα που μπορεί να παρέχει συστάσεις επιλογής και προσαρμοστικές λύσεις με βάση τα σενάρια εφαρμογής των πελατών και τις απαιτήσεις των κυκλωμάτων.

Ε: Τα δείγματα είναι δωρεάν; Πόσο σύντομα μπορώ να τα λάβω;

Α:Τα δείγματα είναιΔωρεάνκαι θα μεταφερθούν μέσα3-5 εργάσιμες ημέρεςΓια συγκεκριμένες πολιτικές για το κόστος αποστολής, επικοινωνήστε με την ομάδα πωλήσεων μας για επιβεβαίωση.

Ε: Πώς χειρίζεστε τα προβλήματα ποιότητας, αν προκύψουν;

Α:Διασφαλίζουμε τη συμμόρφωση του προϊόντος μέσω της εισερχόμενης επιθεώρησης ποιότητας και 100% δοκιμής ποιότητας πριν από την αποστολή.Θα παρέχουμε λύσεις επιστροφής / ανταλλαγής ή τεχνικής υποστήριξης.
