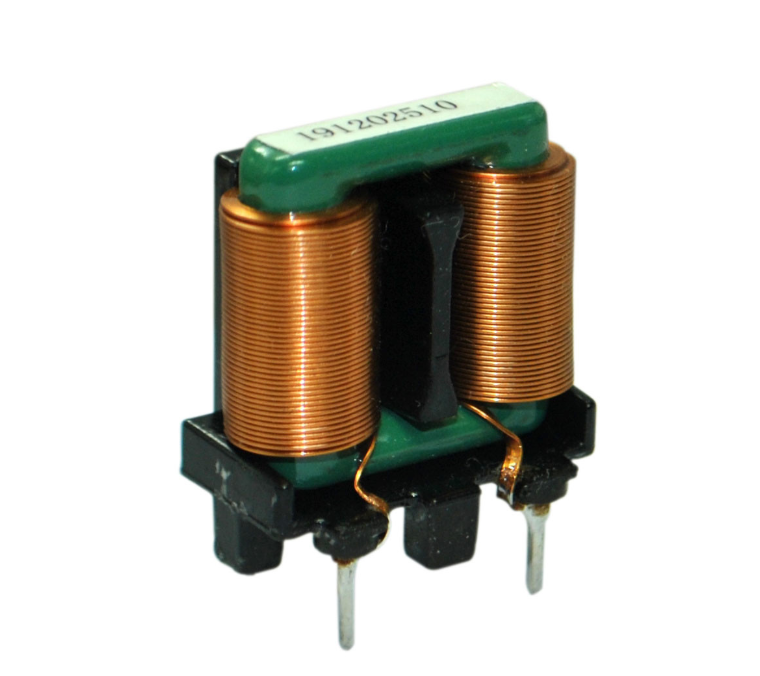

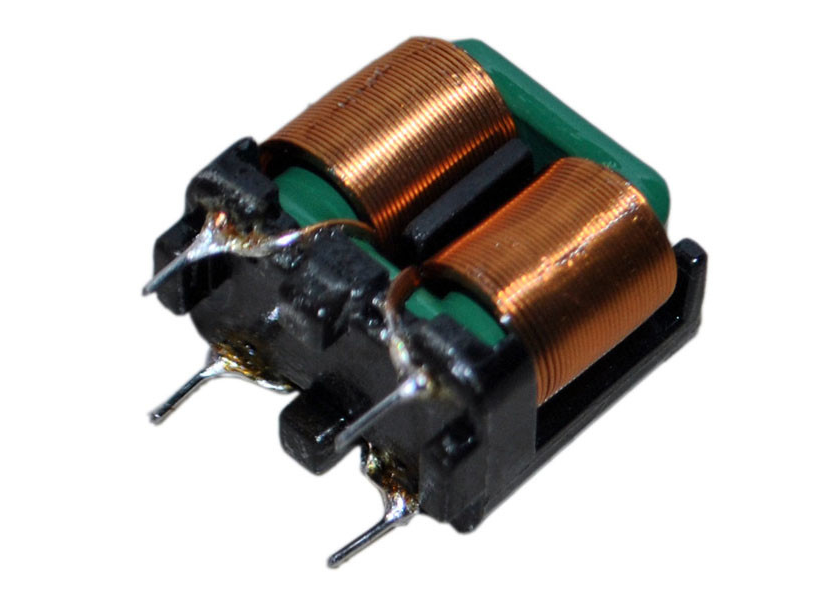

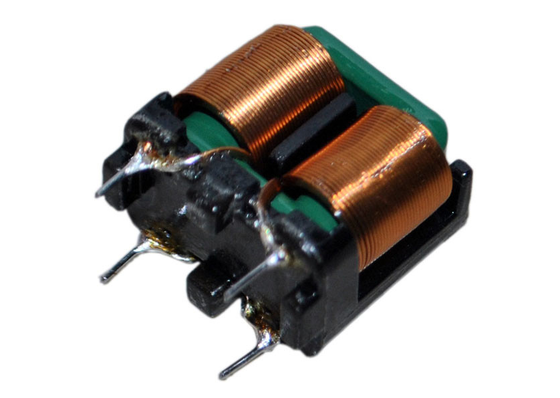

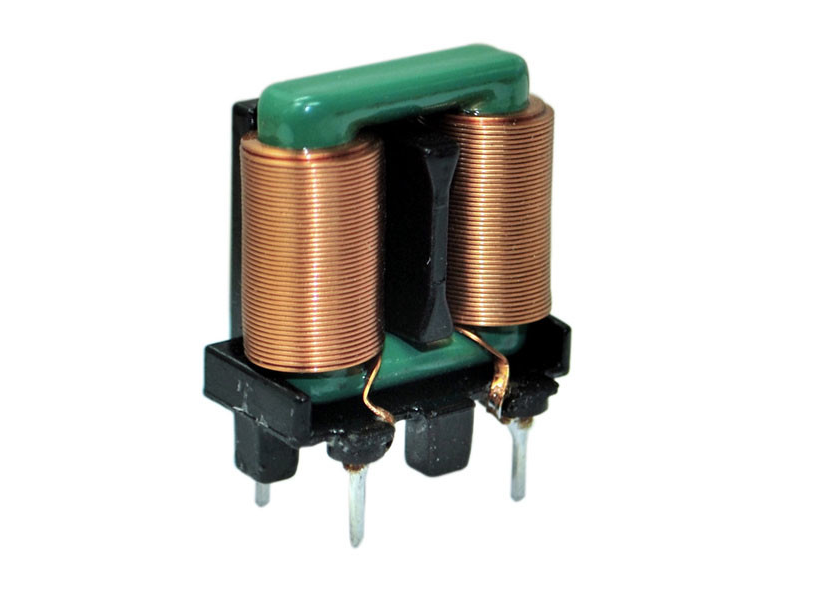

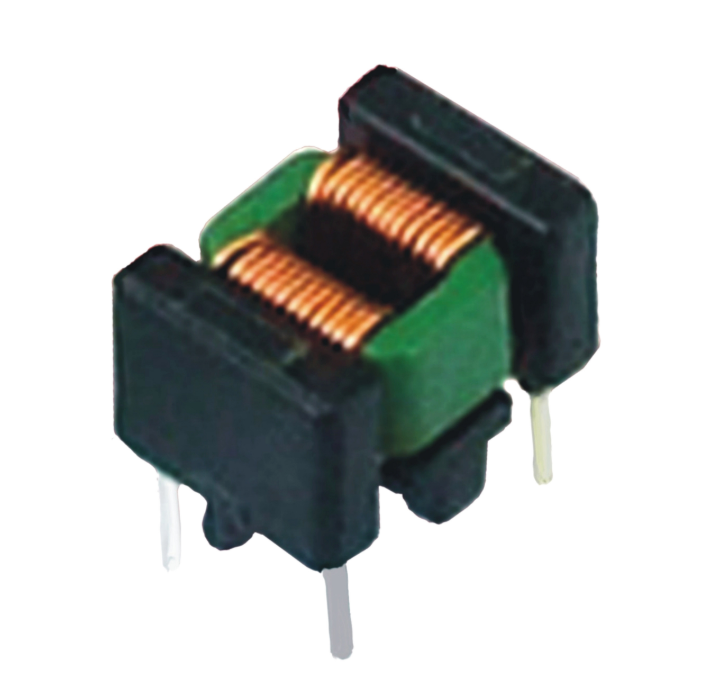

Μονοφασικό πηνίο κοινού τρόπου με επίπεδο σύρμα για τροφοδοτικά μεταγωγής

Διαπραγμάτευση
MOQ
Διαπραγματεύσιμος
τιμή
Single Phase Common Mode Coil Flat Wire Design for Switching Power Supplies
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Φάση: Μονοφασικό
Πυρήνας: Τετράγωνο κοίλο φερρίτη
Συχνότητα δοκιμής: 10kHz
Θερμοκρασία λειτουργίας: -40ºC έως +150ºC
Αναλογία στροφών: 1:1
Προσαρμοσμένη αυτεπαγωγή: Ναί
Επισημαίνω:

Μονοφασικό πηνίο κοινού τρόπου

,

Σφραγισμός κοινού τρόπου με επίπεδο σύρμα

,

Πνιγέας τροφοδοτικού μεταγωγής
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: LFT
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: χαρτοκιβώτιο
Χρόνος παράδοσης: 4~8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων

Αυτός ο μονοφασικός πηνίο κοινού τρόπου κατασκευάζεται χρησιμοποιώντας επίπεδο σύρμα και έναν πυρήνα από φερρίτη σε σχήμα κοίλου τετραγώνου, ειδικά σχεδιασμένο για τροφοδοτικά μεταγωγής και προσωπικούς υπολογιστές, εξασφαλίζοντας υψηλό ρεύμα, συμπαγές μέγεθος και υψηλή απόδοση.Το προϊόν διαθέτει στιβαρή και αξιόπιστη δομή με πλέξιμο μονής στρώσης και σχεδιασμό κλειστού μαγνητικού πυρήνα. Πληροί ένα ευρύ φάσμα τάσης από 85 έως 265VAC.Είναι κατάλληλο για τροφοδοτικά μεταγωγής, τροφοδοτικά και τηλεοράσεις LCD. Είναι μια ιδανική επιλογή για εφαρμογές πηνίων κοινού τρόπου στην καταστολή EMI και στο φιλτράρισμα ισχύος.

Χαρακτηριστικά

  • Ονομαστική τάση – 85 έως 265VAC

  • Αναλογία σπειρών – 1:1

  • Αντίσταση μόνωσης – 100mΩ ελάχιστο.

  • Αύξηση θερμοκρασίας – 50°C μέγιστο.

  • Επίδραση δέρματος υψηλής συχνότητας με επίπεδο σύρμα

  • Πυκνότητα ρεύματος μονάδας – 1,5 έως 2 φορές

  • Πλέξιμο μονής στρώσης – χαμηλή αύξηση θερμοκρασίας

  • Εξαιρετική καταστολή EMI

Εφαρμογές

  • Προσωπικοί υπολογιστές

  • Τροφοδοτικά μεταγωγής

  • Τροφοδοτικά

  • UPS

  • Προϊόντα υπολογιστών

  • DVD

  • Τροφοδοτικά LED

  • Πίνακες τροφοδοσίας τηλεοράσεων και οθονών LCD

Προδιαγραφές Επαγωγή
ΕΛΑΧ.
1KHZ 0.25V		 Διαστάσεις (mm ΜΕΓ.) Ρεύμα(A) Ισχύς(W)
Π Β Υ Μ Ε Οριζόντια κάθετη ΜΕΓ. ΜΕΓ.
P1 P2 P1 P2
SQ1515 >15mH 16 22 22 3.5 0.8 12.8 10 8 7 1.5 60
SQ1515 >20mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >25mH 16 22 22 3.5 0.8 12.8 10 8 7 1.2 60
SQ1515 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 60
SQ1515 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1515 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 60
SQ1615 >15mH 16 22 23 3.5 0.8 12.8 10 8 7 1.5 65
SQ1615 >20mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >25mH 16 22 23 3.5 0.8 12.8 10 8 7 1.2 65
SQ1615 >15mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.5 65
SQ1615 >20mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1615 >25mH 18 22 14 3.5 0.8 16.8 12.8 - - 1.2 65
SQ1918 >12mH 15 25 26 4 0.8 12.8 10 10 10 2.0 180
SQ1918 >20mH 15 25 26 4 0.8 12.8 10 10 10 1.5 180
SQ1918 >30mH 15 25 26 4 0.8 12.8 10 10 10 1.2 180
SQ1918 >12mH 22 24 13 4 0.8 16.8 15 - - 2.0 180
SQ1918 >20mH 22 24 13 4 0.8 16.8 15 - - 1.5 180
SQ1918 >30mH 22 24 13 4 0.8 16.8 15 - - 1.2 180
SQ2418 >12mH 15 24 32 4 0.8 12.5 10 - - 2.5 250
SQ2418 >20mH 15 24 32 4 0.8 12.5 10 - - 1.8 250
SQ2418 >30mH 15 24 32 4 0.8 12.5 10 - - 1.5 250
SQ2418 >12mH 22 26 15 4 0.8 16.8 15 - - 2.5 250
SQ2418 >20mH 22 26 15 4 0.8 16.8 15 - - 1.8 250
SQ2418 >30mH 22 26 15 4 0.8 16.8 15 - - 1.5 250
SQ2724 >7mH 18 30 38 4 0.8 4 PINS - - 3.5 280
SQ2724 >15mH 18 30 38 4 0.8 4 PINS - - 2.5 280
SQ2724 >20mH 18 30 38 4 0.8 4 PINS - - 1.8 280
SQ2724 >7mH 25 31 18 4 0.8 16.8 16.8 - - 3.5 280
SQ2724 >15mH 25 31 18 4 0.8 16.8 16.8 - - 2.5 280
SQ2724 >20mH 25 31 18 4 0.8 16.8 16.8 - - 1.8 280
SQ2820 >7mH 16 30 38 4 0.8 4 PINS - - 2.0 300
SQ2820 >20mH 16 30 38 4 0.8 4 PINS - - 2.5 300
SQ2820 >30mH 16 30 38 4 0.8 4 PINS - - 5.0 300
SQ2820 >7mH 28 35 18 4 0.8 16.8 16.8 - - 2.0 300
SQ2820 >20mH 28 35 18 4 0.8 16.8 16.8 - - 2.5 300
SQ2820 >30mH 28 35 18 4 0.8 16.8 16.8 - - 5.0 300
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 8.0 400
SQ3126 >8mH 22 34 38 4 0.9 18 16 - - 5.0 400
SQ3126 >10mH 22 34 38 4 0.9 18 16 - - 3.5 400
SQ3126 >25mH 22 34 38 4 0.9 18 16 - - 3 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 8.0 400
SQ3126 >8mH 28 35 18 4 1.0 20 16.8 - - 5.0 400
SQ3126 >10mH 28 35 18 4 1.0 20 16.8 - - 3.5 400
SQ3126 >25mH 28 35 18 4 1.0 20 16.8 - - 3 400
SQ4391 >12mH - - - - - - - - - 7 600
SQ4391 >12mH 28 45 16 4 1.0 39 21 - - 7 600

Μονοφασικό πηνίο κοινού τρόπου με επίπεδο σύρμα για τροφοδοτικά μεταγωγής

Σημειώσεις: Διατίθεται προσαρμοσμένη λύση
