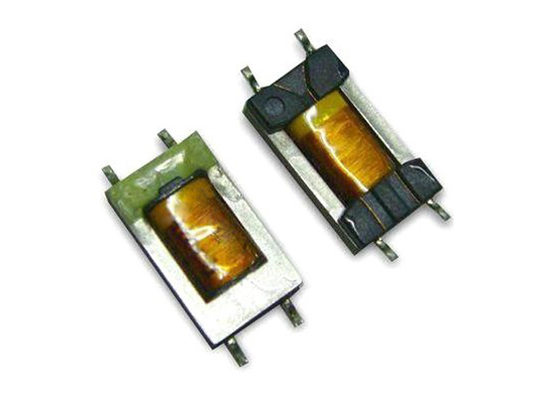

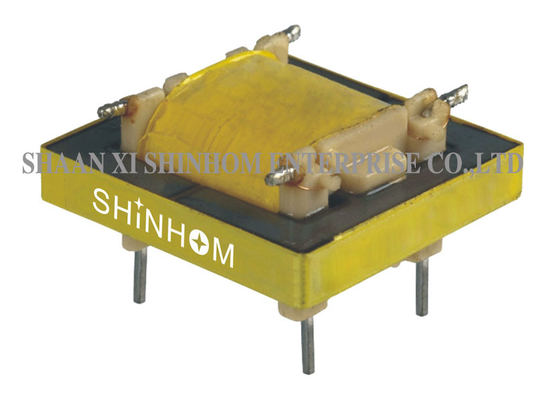

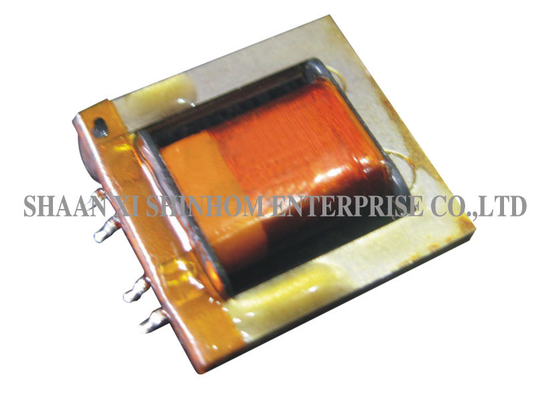

Ακουστικός μετασχηματιστής PCB χαμηλής συχνότητας 600:470Ω για τηλεπικοινωνιακή απομόνωση και εξοπλισμό ήχου

Μετασχηματιστής ήχου τύπου EI

Αυτός ο μετασχηματιστής ήχου τύπου EI κατασκευάζεται με υλικά υψηλής ποιότητας και διαδικασίες ακριβούς περιέλιξης, ειδικά σχεδιασμένος για μετάδοση ηχητικών σημάτων και εφαρμογές τηλεπικοινωνιακής απομόνωσης, εξασφαλίζοντας σταθερή μετάδοση σήματος με υψηλή πιστότητα. Το προϊόν διαθέτει στιβαρή και αξιόπιστη δομή, κατάλληλη για διάφορο εξοπλισμό επικοινωνιών και ήχου. Χρησιμοποιείται ευρέως σε τηλεφωνικά συστήματα, ιδιωτικά κέντρα PABX, μόντεμ, πολυμεσικό εξοπλισμό ήχου και εφαρμογές τηλεπικοινωνιακής απομόνωσης. Είναι μια ιδανική επιλογή για μετάδοση και απομόνωση σήματος στους τομείς του ήχου και των επικοινωνιών.

Χαρακτηριστικά

• Αναλογία σύνθετης αντίστασης – 600Ω : 470Ω

• DCR (N1) – 100Ω ±10%

• DCR (N2) – 112Ω ±10%

• Αναλογία σπειρών – N1:N2 = 1:1 ±2% @10KHz, 0.1V

• Απώλεια εισαγωγής – 2.0 ±0.5dB @1KHz

• THD – ≤-10dB @600Hz

• Τάση αντοχής – 1875VAC / 1mA / 1 δευτερόλεπτο

• Κατάλληλο για τηλεφωνικά συστήματα, PABX, μόντεμ και τηλεπικοινωνιακή απομόνωση

Ηλεκτρική προδιαγραφή

1. Αναλογία σύνθετης αντίστασης: 600Ω:470Ω
2. DCR: N1: 100Ω±10%
3. N2: 112Ω±10%
4. Hi-Pot: 1875VAC, 1mA, 1S Πρωτεύον προς Δευτερεύον
5. Αναλογία σπειρών: N1:N2=1:1±2%@10KHz, 0.1V
6. Απώλεια εισαγωγής: 2.0±0.5dB@1KHz, 0dB
7. Pin4-3 W/H 470Ω
8. Pin1-2 W/H 600Ω
9. THD: -10dB Μέγιστο@600Hz
10. Pin1-2 προς Pin4-3, Pin4-3 W/H470Ω
11. Είσοδος 50Ω=-71.5dB±15%

Εφαρμογές

• Τηλεφωνικά συστήματα

• Ιδιωτικά κέντρα PABX

• Μόντεμ

• Πολυμεσικός εξοπλισμός ήχου

• Τηλεπικοινωνιακή απομόνωση

• Απομόνωση ηχητικού σήματος

• Εξοπλισμός μετάδοσης

• Εξοπλισμός επικοινωνιών
