Φεριτικό τσιπ ινδουτήρα κοσμηματοειδών υψηλής συχνότητας EMI καταστολή για φιλτράρισμα θορύβου και τροφοδοσίες ρεύματος

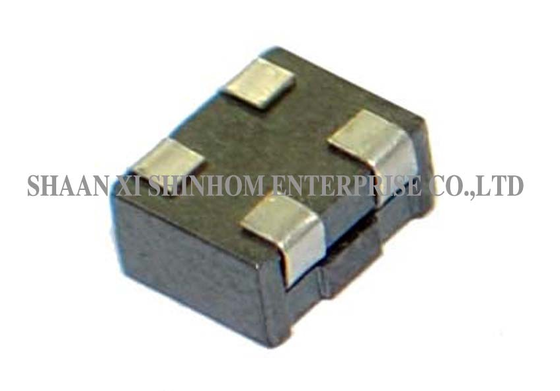

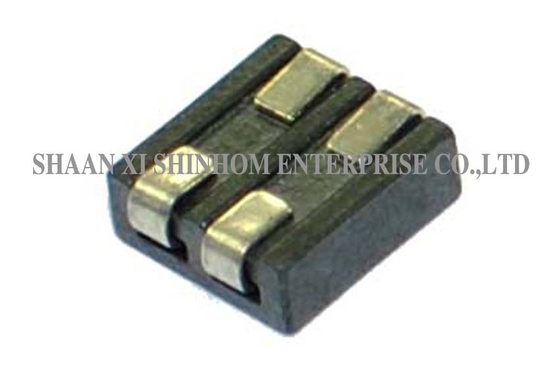

Αυτό το SMD φερριτικό bead inductor χρησιμοποιεί πακέτο SMB-type surface-mount. Προσφέρει καταστολή EMI υψηλής συχνότητας και χαρακτηριστικά μηδενικής μαγνητικής ροής. Το προϊόν παρέχει χαμηλό DCR και υψηλή χωρητικότητα IDC (ονομαστικό ρεύμα). Διατίθενται επίσης μέσω-οπών αξονικά φερριτικά beads ως επιλογή. Χρησιμοποιείται ευρέως σε εξοπλισμό φιλτραρίσματος θορύβου, τροφοδοτικά, φορητές ασύρματες συσκευές, μετατροπείς DC-DC, συσκευές GPS, εξοπλισμό ασύρματης επικοινωνίας, συστήματα δικτύωσης και φίλτρα xDSL. Χρησιμοποιείται επίσης για προστασία EMI σε μονάδες δίσκου υπολογιστών και πλακέτες PC, φιλτράροντας αποτελεσματικά τον θόρυβο EMI από εξωτερικές πηγές παρεμβολών όπως ραδιόφωνα αυτοκινήτων, κινητά τηλέφωνα και βιντεοεγγραφείς.

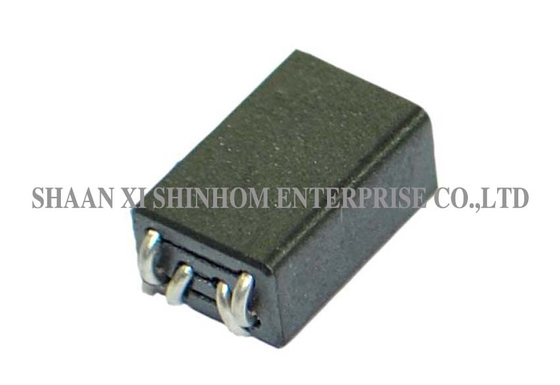

• Surface-mount wire wound beads με υψηλή συχνότητα και καταστολή EMI
• Low DCR και high IDC beads inductor

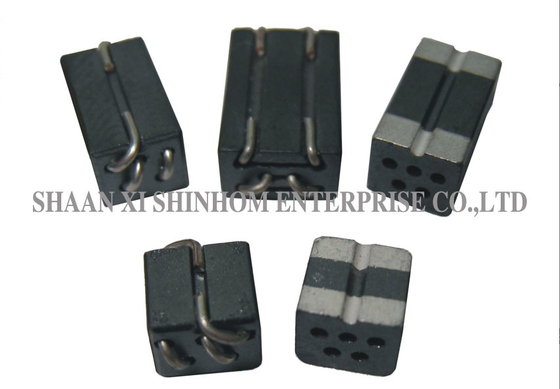

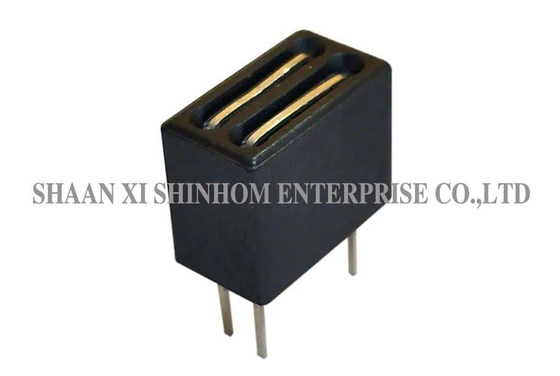

• Μέσω-οπών αξονικά φερριτικά beads για καταστολή EMI
• Μέσω-οπών φερριτικά beads σε ακατέργαστη κατασκευή
• Μέσω-οπών φερριτικά beads που εξυπηρετούν τη μέτρηση FCC και EMC

• Συσκευές φιλτραρίσματος θορύβου
• Τροφοδοτικά
• Κυκλώματα ελέγχου Track και SCR
• Modems, PDP, LCD και μετατροπείς τηλεοράσεων
• Φορητά ραδιόφωνα, μετατροπείς DC/DC
• Συσκευές GPS
• Εξοπλισμός ασύρματης επικοινωνίας
• Σύστημα δικτύωσης, φίλτρα xDSL
• Μονάδα δίσκου υπολογιστή και πλακέτα PC για φιλτράρισμα του EMI από εξωτερικές πηγές όπως ραδιόφωνα αυτοκινήτων, κινητά τηλέφωνα και VCRs

• Αντίσταση: 20Ω Ref@25MHz
• Αντίσταση: 33Ω Ref@100MHz(25Ω Min)
• Αντίσταση: 36Ω Ref@300MHz
• DCR: 0.75mΩ Max
• Ονομαστικό ρεύμα: 15A Max
• Ονομαστική τάση: 280Vdc Max
• Θερμοκρασία λειτουργίας: -40℃ ~ +125℃

Για περισσότερη καταστολή EMI φερριτικού πυρήνα, παρακαλώ επισκεφθείτε την ιστοσελίδα μας ή επικοινωνήστε μαζί μας.

Α: Ο σχεδιασμός μηδενικής μαγνητικής ροής σημαίνει ότι το bead δεν έχει μαγνητική ροή DC στον πυρήνα υπό κανονικές συνθήκες λειτουργίας. Αυτό αποτρέπει τον κορεσμό του πυρήνα, διασφαλίζοντας σταθελά χαρακτηριστικά αντίστασης και αποτελεσματικότητα καταστολής EMI ακόμη και υπό συνθήκες υψηλού ρεύματος.

Α: Ο τύπος SMB (Surface Mount Bead) είναι ένα τυποποιημένο πακέτο surface-mount bead με καθορισμένες διαστάσεις και προδιαγραφές επαφών. Είναι συμβατό με αυτοματοποιημένο εξοπλισμό τοποθέτησης SMT, κατάλληλο για παραγωγή μεγάλης κλίμακας και συμπαγείς σχεδιασμούς PCB.

Α: Το φερριτικό bead εγκαθίσταται στο σημείο εισόδου των γραμμών σήματος ή των γραμμών τροφοδοσίας. Παρουσιάζει υψηλή αντίσταση σε σήματα παρεμβολών υψηλής συχνότητας, μετατρέποντας την ενέργεια του εξωτερικού θορύβου EMI σε θερμότητα και διαχέοντάς την, αποτρέποντας τα σήματα παρεμβολών από το να εισέλθουν στην εσωτερική κυκλωματική διάταξη της πλακέτας PC.
