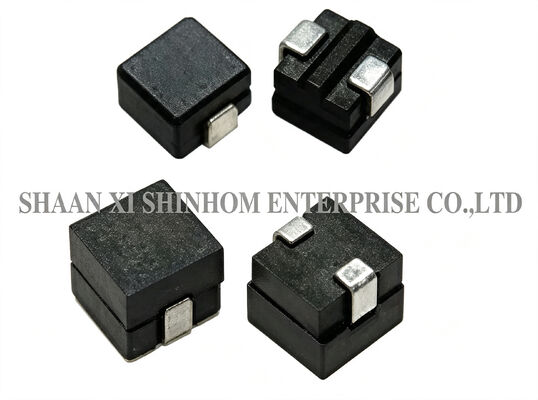

Πηνίο ισχύος SMD υψηλού ρεύματος σειράς HCB0404/0505 για διακομιστές και τροφοδοτικά VRM

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή
High Current SMD Power Inductor HCB0404/0505 Series for Servers and VRM Power Supply
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Τρέχον εύρος: 14Α έως 40Α
Επίτευγμα: 22nH έως 110nH
Εγκατάσταση: smt
Μέγεθος μαξιλαριών: 4,0*4,0mm ή 5,0*5,0mm
Συχνότητα δοκιμής: 100KHz / 0,1V@25℃ (1MHz/0,1V για 22NM)
Θερμοκρασία λειτουργίας: -40℃ έως +125℃ (αύξηση θερμοκρασίας περιβάλλοντος και αυτο-θερμοκρασίας)
Επισημαίνω:

Δυναμικός επαγωγός υψηλού ρεύματος SMD

,

Πηνίο σειράς HCB0404/0505

,

Πηνίο ισχύος για διακομιστές VRM
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS
Αριθμό μοντέλου: HCB0404/0505
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων

ΗΗ σειρά HCB0404/0505Με υψηλό ρεύμα SMD επαγωγός ισχύος χρησιμοποιεί έναπυρήνας φερριτίουκαισχεδιασμός χαμηλών απωλειώνΠροσφέρειυψηλή ισχύς(14A έως 40A) καιχαμηλή απώλεια πυρήνα, κατάλληλο για εφαρμογές τροφοδοσίας με υψηλή πυκνότητα ισχύος.Καλύπτει το εύρος επαγωγικότητας22nH έως 110nH, ανταποκρίνονται σε διαφορετικές απαιτήσεις σχεδιασμού.Χρησιμοποιείται ευρέως στηνφορητές ηλεκτρονικές συσκευές,διακομιστές και σταθμοί εργασίας,Δίκτυα δεδομένων και συστήματα αποθήκευσης,φορητοί υπολογιστές και επιτραπέζιοι υπολογιστές,κάρτες γραφικών και συστήματα που λειτουργούν με μπαταρίες,Συσκευές για την κατασκευή συσκευών για τη μεταφορά ηλεκτρικής ενέργειας, καιΜονούλες ρυθμιστή τάσης VRM.

ΕΠΙΤΡΟΠΗ:
  • Μεγάλη ικανότητα μεταφοράς ρεύματος
  • Χαμηλή απώλεια πυρήνα
  • Πεδίο επαγωγικότητας από 22nH έως 110nH
  • Διάστημα ρεύματος από 14A έως 40A
  • Υλικό πυρήνα φεριτίου
Εφαρμογές:
  • Μεταφορικά ηλεκτρονικά
  • Διακομιστές και σταθμοί εργασίας
  • Συστήματα δικτύωσης και αποθήκευσης δεδομένων
  • Λήπτες και επιτραπέζιοι υπολογιστές
  • Πίνακες γραφικών και συστήματα ηλεκτρικής ενέργειας από μπαταρίες
  • Πολυφασικοί ρυθμιστές
  • Μονάδα ρυθμιστή τάσης (VRM)
ΣΗΜΕΙΩΣΗ:
  • Δοκιμαστική συχνότητα: 100KHz / 0,1V@25°C (1MHz/0,1V για 22NM)
  • Irms: ρεύμα συνεχούς για αύξηση της θερμοκρασίας κατά περίπου 40 °C χωρίς απώλεια πυρήνα
  • Isat1: Σημαντικό ρεύμα για περίπου 20% ρολόφ σε +25°C
  • Isat2: Σημαντικό ρεύμα για περίπου 20% ρολόφ σε +125°C
  • Θερμοκρασία λειτουργίας: -40°C έως +125°C ((περιοχή συν αύξηση της θερμοκρασίας)
  • Θερμοκρασία αποθήκευσης: -40°C έως +125°C
Πηνίο ισχύος SMD υψηλού ρεύματος σειράς HCB0404/0505 για διακομιστές και τροφοδοτικά VRM Πηνίο ισχύος SMD υψηλού ρεύματος σειράς HCB0404/0505 για διακομιστές και τροφοδοτικά VRM

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν.

Γενικές ερωτήσεις

Ε: Ποια είναι τα πλεονεκτήματα της χαμηλής απώλειας πυρήνα;

Α: Η χαμηλή απώλεια πυρήνα μειώνει την παραγωγή θερμότητας κατά τη διάρκεια λειτουργίας υψηλής συχνότητας, βελτιώνει την αποτελεσματικότητα μετατροπής, μειώνει την άνοδο της θερμοκρασίας και παρατείνει τη διάρκεια ζωής του προϊόντος.Βοηθά επίσης στην κάλυψη των θερμικών και αξιόπιστων απαιτήσεων των σχεδίων τροφοδοσίας υψηλής πυκνότητας.

Ε: Ποια είναι η διαφορά μεταξύ Irms και Isat;

Α: Irms (κατηγοριοποιημένο ρεύμα) είναι η τιμή του ρεύματος συνεχούς που προκαλεί αύξηση της θερμοκρασίας κατά περίπου 40 °C στην τροχιά.Isat2 είναι το μέγιστο ρεύμα στο οποίο η επαγωγικότητα μειώνεται κατά περίπου 20% στους +125 °CΓια την επιλογή, λαμβάνεται η χαμηλότερη από τις δύο τιμές και εξασφαλίζεται ότι η θερμοκρασία του συστατικού (περιοχή θερμοκρασίας + αύξηση της θερμοκρασίας) δεν υπερβαίνει τους 125°C.
