Σειρά SDRH2D11/3D16 -40°C έως +105°C για Συστήματα Επικοινωνιών και Βιντεοκάμερες

5000 τεμ
MOQ
Διαπραγματεύσιμος
τιμή
SDRH2D11/3D16 Series -40°C to +105°C for Communication Systems and Video Cameras
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επίτευγμα: 1uH έως 47uH
Αξία πηνίων: σταθερό πηνίο
Τρέχον εύρος: 0,2Α έως 1,8Α
Εγκατάσταση: Επιφανειακή βάση
Θερμοκρασία λειτουργίας: -40℃ έως +105℃
Θερμοκρασία αποθήκευσης: -40℃ έως +105℃
Επισημαίνω:

Επαγωγείς Ισχύος Επιφανειακής Στήριξης για Συστήματα Επικοινωνιών

,

Επαγωγείς υψηλής θερμοκρασίας σειράς SDRH2D11

,

Επαγωγείς ισχύος σειράς 3D16 με ευρύ εύρος θερμοκρασίας
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: Shinhom
Πιστοποίηση: RoHS/ISO/UL/CE/IATF16949/CNAS
Αριθμό μοντέλου: Σειρά SDRH2D11/3D16
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Χαρτοκιβώτιο
Χρόνος παράδοσης: 4 έως 8 εβδομάδες
Όροι πληρωμής: T/T
Δυνατότητα προσφοράς: 1000000/μήνα
Περιγραφή προϊόντων

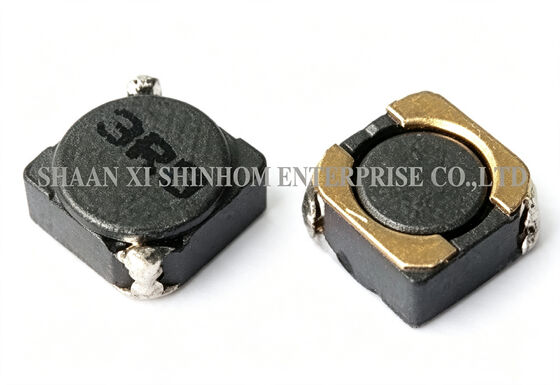

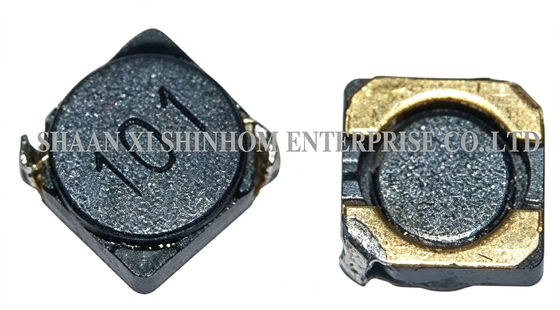

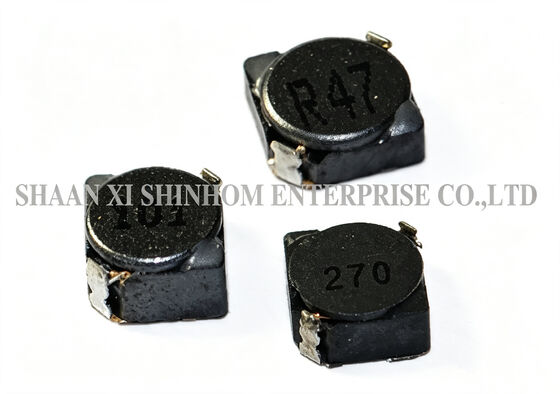

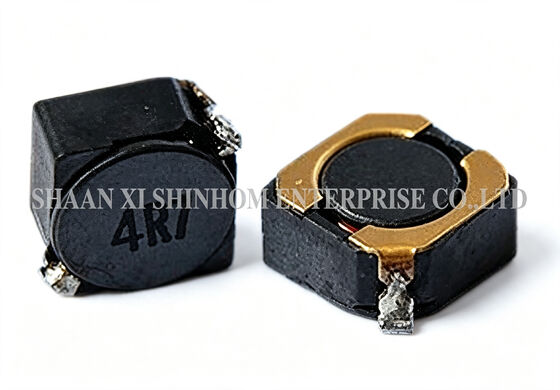

Ο μαγνητικά θωρακισμένος επαγωγέας SMD της σειράς SDRH2D11/3D16 χρησιμοποιεί μαγνητική θωράκιση και τετράγωνο επίπεδο σχεδιασμό πακέτου. Μειώνει αποτελεσματικά το EMI και είναι κατάλληλος για διατάξεις PCB υψηλής πυκνότητας και εφαρμογές με περιορισμένο χώρο. Το εύρος επαγωγής καλύπτει 1,0 μH έως 47 μH. Η υψηλή χωρητικότητα ρεύματος είναι έως 1,8Α. Η χαμηλή DCR εξασφαλίζει υψηλή απόδοση μετατροπής. Η εξαιρετική θερμική σταθερότητα και η υψηλή αντοχή στη θερμότητα εξασφαλίζουν μακροχρόνια αξιόπιστη λειτουργία υπό διάφορες συνθήκες εργασίας. Χρησιμοποιείται ευρέως σε βιντεοεγγραφείς, φορητούς υπολογιστές, μετατροπείς DC-DC, ψηφιακές βιντεοκάμερες, συστήματα επικοινωνιών, συστήματα τροφοδοσίας αυτοκινήτων και τηλεοράσεις LCD/PDP.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ:
  • Υψηλό ρεύμα έως 1,8Α
  • Εύρος επαγωγής 1,0μH έως 47μH
  • Μαγνητικά θωρακισμένη δομή
  • Χαμηλή αντίσταση DC
  • Χαμηλό και τετράγωνο προφίλ
  • Υψηλή αντοχή στη θερμότητα
ΕΦΑΡΜΟΓΕΣ:
  • VCR, Φορητοί υπολογιστές, Μετατροπείς DC/DC
  • Ψηφιακές βιντεοκάμερες
  • Σύστημα επικοινωνιών
  • Τροφοδοτικό συστημάτων αυτοκινήτων
  • Τηλεοράσεις LCD PDP
ΕΞΟΠΛΙΣΜΟΣ ΚΑΙ ΣΥΝΘΗΚΕΣ ΔΟΚΙΜΗΣ:
  • Δοκιμή επαγωγέα: HP4284A (Αποδεκτό ισοδύναμο)
  • DCR: QuadTech 1880 Milliohmmeter
  • Το μέγιστο ρεύμα IDC μειώνεται κατά 10% σε σχέση με την αρχική του τιμή
  • Θερμοκρασία λειτουργίας: -40℃ έως +105℃
  • Θερμοκρασία αποθήκευσης: -40℃ έως +105℃

 Σειρά SDRH2D11/3D16 -40°C έως +105°C για Συστήματα Επικοινωνιών και Βιντεοκάμερες

Σημείωση: Οι προδιαγραφές του προϊόντος μπορούν να προσαρμοστούν. Διατίθενται προσαρμοσμένες τιμές επαγωγής.

ΣΥΧΝΕΣ ΕΡΩΤΗΣΕΙΣ

Ε: Ποιο είναι το εύρος επαγωγής και το ονομαστικό ρεύμα αυτής της σειράς;

Α: Το εύρος επαγωγής καλύπτει 1,0 μH έως 47 μH, με ονομαστικό ρεύμα έως 1,8Α. Το ευρύ εύρος επαγωγής και η υψηλή χωρητικότητα ρεύματος το καθιστούν κατάλληλο για διάφορες εφαρμογές, από φιλτράρισμα σήματος έως μετατροπή ισχύος.

Ε: Πώς ορίζεται το ονομαστικό ρεύμα;

Α: Το ονομαστικό ρεύμα ορίζεται ως η τιμή του ρεύματος DC στην οποία η επαγωγή μειώνεται κατά 10% (το μέγιστο ρεύμα IDC μειώνεται κατά 10% σε σχέση με την αρχική του τιμή). Οι συνθήκες δοκιμής είναι σε θερμοκρασία περιβάλλοντος 20℃. Σε πραγματικές εφαρμογές, λάβετε υπόψη την επίδραση της αύξησης της θερμοκρασίας στο ρεύμα κορεσμού και αφήστε επαρκές περιθώριο σχεδιασμού.

Ε: Πόσος είναι ο χρόνος παράδοσης και ποιες μέθοδοι συσκευασίας χρησιμοποιούνται;

Α: Ο τυπικός χρόνος παράδοσης είναι 2-8 εβδομάδες μετά την επιβεβαίωση της παραγγελίας, ανάλογα με τις προδιαγραφές του προϊόντος και την ποσότητα της παραγγελίας. Τα προϊόντα συσκευάζονται με ασφάλεια με χαρτοκιβώτια, αφρό, παλέτες, φιλμ περιτύλιξης και ιμάντες στερέωσης για να διασφαλιστεί η ασφαλής διεθνής μεταφορά.
