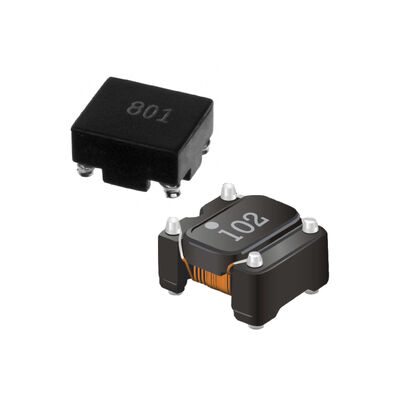

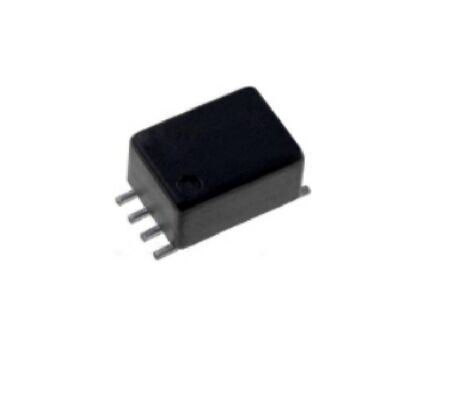

CMD CM0705 Σειρά SMD Common Mode Choke με υψηλή απόδοση εξασθένισης, ευρύ εύρος επαγωγικότητας και υψηλή ικανότητα απομόνωσης

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

Υψηλή απόδοση εξασθένισης Common Mode Choke

,

Μεγάλο εύρος επαγωγικότητας SMD Common Mode Choke

,

Υψηλή ικανότητα απομόνωσης επιφάνειας Mount Common Mode Inductor
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: CM0705
Έγγραφο: CM0705 Series_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2~8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
CMD Common Mode Choke CM0705 σειράς
Το CMD Common Mode Choke CM0705 Series είναι ένα συμπαγές SMD common mode choke σχεδιασμένο για αποτελεσματική καταστολή θορύβου σε ηλεκτρονικά κυκλώματα υψηλής πυκνότητας.Με μικροσκοπικό πακέτο στερέωσης επιφάνειας, βελτιστοποιημένο για τη συναρμολόγηση pick-and-place, η σειρά αυτή παρέχει αξιόπιστη συμπερίφραξη και σταθερή ηλεκτρική απόδοση σε ευρύ φάσμα συχνοτήτων.
Με πολλαπλές επιλογές επαγωγικότητας και υψηλή τάση δοκιμής γραμμής προς γραμμή 500 Vrms, η σειρά CM0705 είναι κατάλληλη για εφαρμογές που απαιτούν σταθερό φιλτράρισμα EMI και προστασία της ακεραιότητας του σήματος.Ο ανθεκτικός σχεδιασμός του και το ευρύ εύρος θερμοκρασίας λειτουργίας του το καθιστούν ένα αξιόπιστο επαγωγό κοινού τρόπου επιφάνειας για τον καταναλωτή, βιομηχανική και επικοινωνιακή ηλεκτρονική.
Βασικά χαρακτηριστικά
  • Σχεδιασμός επιφάνειας- Σύνθετο SMD πακέτο συμβατό με αυτοματοποιημένη συναρμολόγηση
  • Υψηλή απόδοση εξασθένισης- Σχεδιασμένο για αποτελεσματική καταστολή θορύβου EMI σε ευρύ φάσμα συχνοτήτων
  • Ευρύ φάσμα επαγωγικότητας- Αξίες επαγωγικότητας από 47 μH έως 12000 μH (ανάλογα με το μοντέλο)
  • Σταθερό ονομαστικό ρεύμα- Διοικητικό ρεύμα έως 500 mA ανάλογα με τον αριθμό των μερών
  • Χαμηλή αντίσταση συνεχούς ρεύματος- Βελτιωμένες τιμές DCR για να ελαχιστοποιηθούν οι απώλειες ισχύος
  • Υψηλή ικανότητα απομόνωσης- Δοκιμαστική τάση 500 Vrms ανάμεσα στις επικάλυψεις (γραμμή προς γραμμή)
  • Ευρύ εύρος θερμοκρασίας- θερμοκρασία λειτουργίας από -25°C έως +105°C
Ηλεκτρικά χαρακτηριστικά
Προδιαγραφές που μετρούνται σε θερμοκρασία περιβάλλοντος 25°C:
Ανταγωγικότητα Αντιδράσεις +50% / -30%
Πεδίο επαγωγικότητας 47 μH έως 12000 μH
Κατηγοριοποιημένο ρεύμα 100 mA έως 500 mA (ανάλογα με το μοντέλο)
Αντίσταση συνεχούς ρεύματος (μέγιστη.) 180 έως 1800 mΩ
Δοκιμαστική τάση 500 Vrms (από γραμμή σε γραμμή)
Προϋπόθεση δοκιμής επαγωγικότητας 100 kHz, 20 mV
Εφαρμογές
  • Καταστολή της ΕΜΕ- Φιλτράρισμα θορύβου σε γραμμές σήματος και ηλεκτρικής ενέργειας με χρήση ενός common mode choke καταστολής EMI
  • Φίλτρο εισόδου ισχύος- Μείωση θορύβου κοινής λειτουργίας σε αγωγούς συνεχούς ρεύματος
  • Καταναλωτικά Ηλεκτρονικά- Έλεγχος θορύβου σε συμπαγείς συσκευές που απαιτούν συστατικά SMD
  • Βιομηχανική ηλεκτρονική- Προστασία της ακεραιότητας του σήματος στα κυκλώματα ελέγχου και διεπαφής
  • Εξοπλισμός επικοινωνίας- Φίλτρο EMI για τις γραμμές δεδομένων και επικοινωνιών
Συχνές Ερωτήσεις
Ποια είναι η κύρια λειτουργία του CM0705 common mode choke;
Έχει σχεδιαστεί για να καταστείλει τον θόρυβο της κοινής λειτουργίας και να μειώσει τις ηλεκτρομαγνητικές παρεμβολές στα σήματα και τις γραμμές ηλεκτρικής ενέργειας.
Είναι η σειρά CM0705 κατάλληλη για αυτοματοποιημένη συναρμολόγηση;
Ο σχεδιασμός του SMD είναι βελτιστοποιημένος για διαδικασίες επιλογής και θέσης και παρέχει αξιόπιστη συμπεριοδικότητα.
Η επαγωγικότητα ποικίλλει ανάλογα με τον αριθμό των μερών;
Η σειρά CM0705 προσφέρει ένα ευρύ φάσμα τιμών επαγωγικότητας, με ονομαστικό ρεύμα και DCR να ποικίλλουν ανάλογα με το μοντέλο.
Μπορεί να λειτουργήσει σε περιβάλλον υψηλής θερμοκρασίας;
Η σειρά υποστηρίζει εύρος θερμοκρασίας λειτουργίας από -25°C έως +105°C, κατάλληλη για τις περισσότερες βιομηχανικές και καταναλωτικές εφαρμογές.
