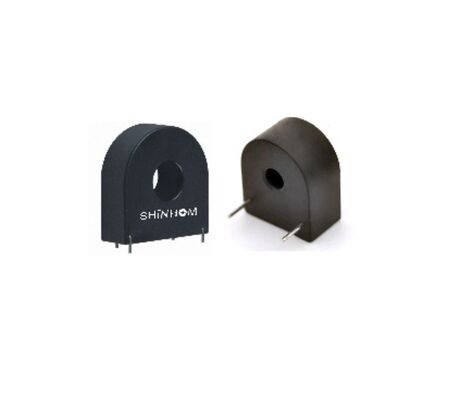

Μετασχηματιστής Ρεύματος Υψηλής Συχνότητας με Λειτουργική Συχνότητα 2kHz – 500kHz και Δοκιμή Hi-Pot 3500VDC για Κυκλώματα Προστασίας PCB

1000
MOQ
High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Συχνότητα λειτουργίας:: 2kHz – 500kHz
Μόνωση:: Σχέδιο υψηλής μόνωσης, Hi-Pot δοκιμασμένο στα 3500VDC
Θερμοκρασία αποθήκευσης:: -30°C έως +80°C
Υλικό πυρήνων:: πυρήνας με φερρίτη
Τοποθετώντας τύπος:: Through Hole, βάση PCB
Ονομαστικό ρεύμα εισόδου:: 25Α έως 50Α
Εκτιμημένο ρεύμα παραγωγής:: 25mA έως 500mA
Προσαρμογή σχεδίου:: Διαθέσιμο OEM / ODM, προσαρμόσιμος λόγος στροφών και ρεύμα εξόδου
Επισημαίνω:

Μετασχηματιστής ρεύματος υψηλής συχνότητας 2kHz – 500kHz

,

Μετασχηματιστής ρεύματος 3500VDC Hi-Pot Δοκιμασμένος μέσω οπής

,

Μετασχηματιστής ρεύματος βάσης PCB πυρήνα φερρίτη
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: ACST010F/FH
Έγγραφο: ACST010F-FH series_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Μετασχηματιστής ρεύματος υψηλής συχνότητας μέσω τρύπας υψηλής αξιοπιστίας για κυκλώματα προστασίας PCB
Η σειρά ACST010F/FH είναι υψηλής απόδοσηςΜετασχηματιστής ρεύματος υψηλής συχνότηταςσχεδιασμένο για ακριβή ανίχνευση παλμικού ρεύματος και προστασία κυκλώματος σε εφαρμογές μεταγωγής τροφοδοσίας. Διαθέτοντας μια συμπαγή δομή διαμπερούς οπής, αυτόΜετασχηματιστής ρεύματος μέσω οπήςείναι βελτιστοποιημένο για άμεση τοποθέτηση PCB, εξασφαλίζοντας σταθερή ηλεκτρική απόδοση και εύκολη ενσωμάτωση σε ηλεκτρονικά συστήματα υψηλής συχνότητας.
Σχεδιασμένο με πυρήνα φερρίτη και περίβλημα PBT επιβραδυντικό φλόγας, η σειρά ACST010F/FH παρέχει αξιόπιστη μετατροπή σήματος σε ένα ευρύ φάσμα συχνοτήτων λειτουργίας από 2kHz έως 500kHz. Η στιβαρή μονωτική του δομή και η υψηλή διηλεκτρική του αντοχή το καθιστούν αξιόπιστοΜετασχηματιστής ρεύματος βάσης PCBγια απαιτητικά βιομηχανικά περιβάλλοντα.
Βασικά Χαρακτηριστικά
  • Μετασχηματιστής ρεύματος υψηλής συχνότητας βελτιστοποιημένος για ανίχνευση παλμικού ρεύματος
  • Σχεδιασμός διαμπερούς οπής για άμεση τοποθέτηση PCB και ασφαλή εγκατάσταση
  • Η κατασκευή του πυρήνα φερρίτη εξασφαλίζει σταθερή απόδοση σε υψηλές συχνότητες
  • Επιλογές ευρείας αναλογίας στροφών για υποστήριξη διαφορετικών απαιτήσεων ανίχνευσης ρεύματος
  • Υψηλή διηλεκτρική αντοχή με βαθμολογία Hi-Pot έως 3500VDC
  • Θήκη PBT επιβραδυντική φλόγας με γλάστρα από εποξειδική ρητίνη για αυξημένη αξιοπιστία
Ηλεκτρικά Χαρακτηριστικά
(Ανάλογα με το μοντέλο)
Αναλογία στροφών 1:50 έως 1:2000
Ονομαστικό ρεύμα εισόδου 25Α έως 50Α
Ονομαστικό ρεύμα εξόδου 25mA έως 500mA
Hi-Pot (Vdc) 3500 VDC
Εύρος Συχνότητας Εργασίας 2kHz - 500kHz
Περιβαλλοντικές Προδιαγραφές
Θερμοκρασία λειτουργίας -20°C έως +70°C
Θερμοκρασία αποθήκευσης -30°C έως +80°C
Εφαρμογές
  • Προστασία κυκλώματος εναλλαγής τροφοδοτικού
  • Ανίχνευση ρεύματος παλμών υψηλής συχνότητας
  • Συστήματα ελέγχου ισχύος που βασίζονται σε PCB
  • Βιομηχανικά Ηλεκτρονικά Ισχύος
  • Ενσωματωμένες μονάδες παρακολούθησης ρεύματος
Γιατί να επιλέξετε τη σειρά ACST010F/FH;
Η σειρά ACST010F/FH συνδυάζει συμπαγή δομή, ευρεία απόκριση συχνότητας και υψηλή αξιοπιστία μόνωσης, καθιστώντας την ιδανικήΜετασχηματιστής ρεύματοςλύση για μοντέρνα ηλεκτρονικά σχέδια υψηλής συχνότητας. Η διαμόρφωση βάσης PCB δια οπής εξασφαλίζει μακροπρόθεσμη σταθερότητα, ενώ οι επιλογές πολλαπλών αναλογιών στροφών παρέχουν ευελιξία για διάφορες εφαρμογές ανίχνευσης ρεύματος.
