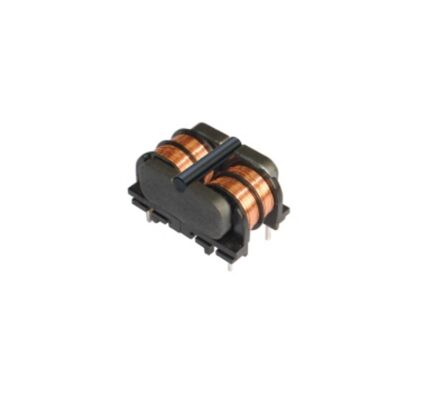

Επαγωγέας Κοινού Τρόπου Υψηλής Επαγωγής με Χαμηλό DCR και Πρότυπα Μόνωσης UL για Φιλτράρισμα EMI

5000
MOQ
High Inductance Common Mode Inductor with Low DCR and UL Insulation Standards for EMI Filtering
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

Φίλτρο EMI Κοινού Τρόπου Επαγωγέα

,

Μονωτικός Επαγωγέας Κοινού Τρόπου UL

,

Επαγωγέας Κοινού Τρόπου Χαμηλής DCR
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: LFUR17A
Έγγραφο: LFUR17A_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Ανταγωγείς κοινής και διαφορικής λειτουργίας υψηλής αξιοπιστίας και υψηλής επαγωγικότητας για φιλτράρισμα θορύβου γραμμών ηλεκτρικής ενέργειας
Λεπτομέρειες για το προϊόν
ΗΗ σειρά LFUR17Aείναι μια γραμμή υψηλών επιδόσεωνΣυνηθισμένοι επαγωγείς λειτουργίαςκαιΔορυφορικοί μηχανισμοί, που έχει σχεδιαστεί για να παρέχει εξαιρετική αμβλύνση θορύβου για τα σύγχρονα ηλεκτρονικά συστήματα ισχύος.Φίλτρα EMI,Φίλτρα RFI, καιΦίλτρα θορύβου ηλεκτρικών γραμμών υψηλής επαγωγής, αυτή η σειρά παρέχει βελτιστοποιημένη επαγωγικότητα, χαμηλή DCR και αξιόπιστη απόδοση σε συμπαγείς σχεδιασμούς PCB.
Κατασκευασμένο για να ανταποκρίνεταιΠρότυπα μόνωσης ULκαι τις απαιτήσεις ασφάλειας φωτισμού των ΗΠΑ, η σειρά LFUR17A είναι ιδανική για SMPS υψηλής απόδοσης, οδηγούς LED, φως CCFL, συστήματα ηλεκτρικής ενέργειας για συνδεδεμένη σύνδεση και ηλεκτρικά εργαλεία.Αυτοί οι επαγωγείς προσφέρουν εξαιρετική επαγωγικότητα διαφορικής λειτουργίας με χαμηλή αντίσταση, επιτρέποντας σταθερή λειτουργία σε θορυβώδη περιβάλλοντα και σε μεταβαλλόμενες συνθήκες εδάφους.
Με τιμές επαγωγικότητας που κυμαίνονται από30,3 έως 100 mH, DCR τόσο χαμηλά όσο0.21 Ω, και τρέχουσες αξιολογήσεις έως και2.5 Α, η σειρά LFUR17A εξασφαλίζει ισχυρή καταστολή EMI/RFI, διατηρώντας παράλληλα συμπαγείς διαστάσεις κατάλληλες για πυκνή διάταξη PCB.
Βασικά χαρακτηριστικά
  • Σχεδιασμένα για να πληρούν τις απαιτήσεις μόνωσης UL
    Διασφαλίζει την ασφάλεια και την αξιοπιστία για απαιτητικές εφαρμογές φωτισμού και ισχύος.
  • Συνήθης & Διαφορετική λειτουργία καταστολής θορύβου
    Βελτιωμένη αποτελεσματικότητα φιλτραρίσματος για παρεμβολές υψηλής και χαμηλής συχνότητας.
  • Υψηλή επαγωγικότητα με χαμηλή αντίσταση
    Βελτιστοποιημένο για φιλτράρισμα θορύβου με ελάχιστη απώλεια ισχύος.
  • Πιεσμένο PCB αποτύπωμα
    Σχεδιασμός αποδοτικού χώρου κατάλληλος για τροφοδοσίες ενέργειας υψηλής πυκνότητας και συστήματα φωτισμού.
  • Σταθερή απόδοση υπό θερμική πίεση
    θερμοκρασία λειτουργίας από-40°C έως +125°C.
  • Υψηλή επαγωγικότητα διαστροφής (Lstray)
    Υποστηρίζει βελτιωμένη εξασθένιση διαφορικής λειτουργίας.
  • Ευρύ φάσμα εφαρμογών
    Ιδανικό τόσο για καταναλωτικά όσο και για βιομηχανικά ηλεκτρονικά.
Ηλεκτρικά χαρακτηριστικά @ 25 °C
Αριθμός τμήματος Δυνατότητα επαγωγής (mH) Τύπος Lstray (μH) DCR (Ω) Max IDC (A) Max
LFUR17A-332Y 3.3 90 0.21 2.50
LFUR17A-103Y 10 450 0.32 1.65
LFUR17A-153Y 15 795 0.52 1.32
LFUR17A-273Y 27 1480 0.95 0.92
LFUR17A-333Y 33 1680 1.01 0.88
LFUR17A-393Y 39 2100 1.60 0.85
LFUR17A-473Y 47 2700 1.67 0.75
LFUR17A-683Y 68 3500 2.38 0.62
LFUR17A-783Y 78 4100 2.57 0.58
LFUR17A-104Y 100 5770 3.87 0.50
Τεχνικές πληροφορίες και φυσικά χαρακτηριστικά
  • Μέγεθος:25.0 * 18,8 * 16,5 mm (μέγιστο)
  • Διαμόρφωση καρφίτσας:Με διάτρητη τρύπα τεσσάρων πινών
  • Διαμόρφωση πλακέτας:Βελτιστοποιημένο για σταθερή συγκόλληση PCB
  • Δοκιμή επαγωγικότητας:10 kHz, 0,05 V (HP4284A)
  • Ηλεκτρικές συνθήκες δοκιμής:25°C, 33% RH (εκτός εάν αναφέρεται διαφορετικά)
  • Περιορισμός αύξησης θερμοκρασίας:55°C μέγιστο
  • Θερμοκρασία λειτουργίας:-40°C έως +125°C
  • Θερμοκρασία περιβάλλοντος:-40°C έως +85°C
  • Χι-Ποτ:
    • 1500 VAC / 50 Hz / 1 mA / 2 s (εξοπλισμός στον πυρήνα)
    • 2500 VAC / 50 Hz / 3 mA / 2 s (από επικάλυψη σε επικάλυψη)
  • Διαθέσιμα εξατομικευμένα σχέδια
Εφαρμογές
  • Ενεργειακά εργαλεία και βιομηχανικός εξοπλισμός
    Βελτιώνει τη σταθερότητα EMC σε θορυβώδη περιβάλλοντα μετάβασης.
  • Συστήματα φωτισμού LED & CCFL
    Αξιόπιστη καταστολή θορύβου για κυκλώματα φωτισμού υψηλής συχνότητας.
  • Ηλεκτρονικά βαλλάσματα
    Διασφαλίζει σταθερή, χωρίς λάμψη απόδοση φωτισμού.
  • Ηλεκτρικές πηγές ηλεκτρικής ενέργειας εκτός σύνδεσης
    Ιδανικό για προσαρμογείς, φορτιστές, SMPS και συμπαγές μονάδες ισχύος.
  • Συσκευές με ασταθή γείωση
    Φιλτράρει αποτελεσματικά τους θορύβους κοινής και διαφορικής λειτουργίας.
  • Φίλτραση εισόδου και εξόδου ηλεκτρικών γραμμών
    Μειώνει τις εκπομπές και βελτιώνει τη συμμόρφωση με τα πρότυπα EMC.
