Συμπαγές πνιγείο κοινού τρόπου με επαγωγή 3,3 mH έως 100 mH και ικανότητα χειρισμού υψηλού παλμού 2,5 A

5000
MOQ

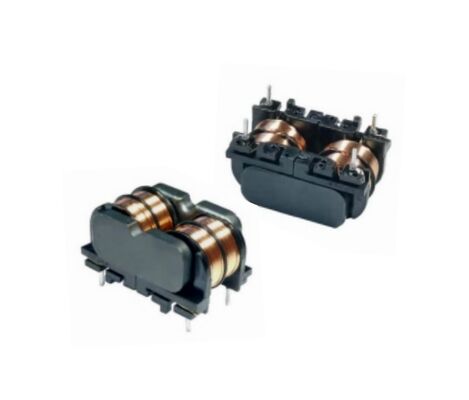

Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

Common Mode Choke 3.3 mH έως 100 mH

,

Φίλτρο EMI 2.5 A

,

Φίλτρο RFI Υψηλής Ικανότητας Χειρισμού Παλμών
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: LFUR17
Έγγραφο: LFUR17_-.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Μεγάλης απόδοσης συμπαγές θολωτή κοινού τρόπου για φιλτράρισμα θορύβου ηλεκτρικής γραμμής
ΗΣειρά LFUR17είναι μια γραμμή υψηλών επιδόσεωνΣυνηθισμένες ασφυξίεςΣχεδιασμένο για ηλεκτρονική ισχύς επόμενης γενιάς που απαιτεί αποτελεσματική μείωση θορύβου και σταθερή επαγωγικότητα.Φίλτρα EMI,Φίλτρα RFI, καιΦίλτρα καταστολής θορύβου LC, η σειρά LFUR17 προσφέρει ένα συμπαγές συντελεστή μορφής με εξαιρετικές ηλεκτρικές επιδόσεις για ένα ευρύ φάσμα πηγών ρεύματος και καταναλωτικών ηλεκτρονικών συσκευών.
Η σειρά LFUR17 είναι κατασκευασμένη με βελτιστοποιημένα μαγνητικά υλικά πυρήνα.υψηλή επαγωγικότητα με χαμηλή αντίσταση, επιτρέποντας βελτιωμένη απόδοση φιλτραρίσματος χωρίς υπερβολική απώλεια ισχύος.διασφάλιση της αξιόπιστης καταστολής του θορύβου κοινής λειτουργίας σε ένα ευρύ φάσμα συχνοτήτων.
Αυτά τα στραγγαλίσματα είναι σχεδιασμένα γιαΣυναρμολόγηση κυμάτων, προσφέροντας ευκολία συναρμολόγησης και σταθερή θερμική σταθερότητα.30,3 έως 100 mH, χαμηλά DCR, και IDC βαθμολογίες έως2.5 Α, η σειρά LFUR17 παρέχει εξαιρετικές επιδόσεις για μετατροπείς AC / DC, προσαγωγές LED, φορτιστές, προσαρμογείς και άλλα συμπαγή συστήματα ηλεκτρικής ενέργειας.
Βασικά χαρακτηριστικά
  • Υψηλή επαγωγικότητα και χαμηλή DCRΔιασφαλίζει ισχυρή αμβλύνση θορύβου με ελαχιστοποίηση της απώλειας ισχύος στα κυκλώματα εναλλαγής.
  • Υψηλή ικανότητα χειρισμού παλμώνΚατάλληλο για μετατροπείς ισχύος που λειτουργούν σε συνθήκες δυναμικού φορτίου.
  • Βελτιστοποιημένο για την καταστολή θορύβου LCΛειτουργεί απρόσκοπτα μέσα σε φίλτρα EMI και φίλτρα RFI για ανώτερη απόδοση EMC.
  • Ηγετική στην βιομηχανία αναλογία επαγωγικότητας προς ρεύμαΣταθερά χαρακτηριστικά παρεμπόδισης σε ευρείας ζώνης συχνοτήτων.
  • Σύνθετη, φιλική προς το SMD δομήΣχεδιασμένο για συγκόλληση κυμάτων και αυτοματοποιημένη συναρμολόγηση μεγάλου όγκου.
  • Αξιόπιστη απόδοση θερμοκρασίαςΘερμοκρασία λειτουργίας: -40°C έως +85°C Συνιστάται να μην υπερβαίνει τους 125°C σε συνθήκες χειρότερης κατάστασης.
Ηλεκτρικές προδιαγραφές (25 °C)
Αριθμός τμήματος Δυνατότητα επαγωγής (mH) DCR Max (mΩ) IDC Max (Α) Συνθήκη δοκιμής
LFUR17-332Y 30,3 mH 120 mΩ 2.5 Α 1 kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1.65 Α 1 kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1.32 Α 1 kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0.92 Α 1 kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0.85 Α 1 kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0.75 Α 1 kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0.62 Α 1 kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0.58 Α 1 kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0.45 Α 1 kHz, 0,25 V
Τεχνικά και φυσικά χαρακτηριστικά
  • Μέγεθος: 25,0 × 18,8 × 13,5 mm (τυπική συσκευασία)
  • Προϋποθέσεις δοκιμής: 1 kHz, 0,25 V (πρότυπο HP4284A)
  • Δηλεκτρική ανθεκτική τάση: 1500 VAC (50/60 Hz, 3 mA, 2 δευτερόλεπτα, περιστροφή προς πυρήνα) 2500 VAC (50/60 Hz, 3 mA, 2 δευτερόλεπτα, περιστροφή προς περιστροφή)
  • Θερμοκρασία λειτουργίας: -40°C έως +85°C
  • Θερμοκρασία αποθήκευσης: -20°C έως +60°C
  • Διαθέσιμο σχεδιασμό ανά πελάτη
Αντίσταση κοινής λειτουργίας
Οι καμπύλες ανταπόκρισης συχνότητας για τη σειρά LFUR17 δείχνουν ισχυρές κορυφές αντίστασης κατάλληλες για την καταστολή του ευρυζωνικού θορύβου στην0.1 MHz - 10 MHzΤο μέγεθος της διαδρομής είναι ιδανικό για την εναλλαγή τροφοδοσίας και τη συμμόρφωση EMC.
