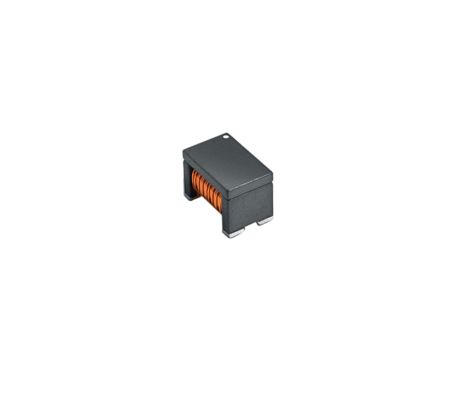

Μετασχηματιστής μισής γέφυρας 4000VDC απομόνωσης και χαμηλής χωρητικότητας συσπειρώσεως ΑΕΚ-Q200

5000
MOQ
4000VDC Isolation and Low Interwinding Capacitance Half Bridge Transformer AEC-Q200 Grade Engineered for EV Power Systems
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Μιλήστε τώρα.
Χαρακτηριστικά
Προδιαγραφές
Επισημαίνω:

Μετασχηματιστής απομόνωσης με μισή γέφυρα 4000VDC

,

Συστήματα ηλεκτρικής ενέργειας (EV Power Systems) Μετασχηματιστής μισής γέφυρας

,

Μετασχηματιστής μισής γέφυρας AEC-Q200
Βασικές πληροφορίες
Τόπος καταγωγής: Κίνα
Μάρκα: SHINHOM
Πιστοποίηση: RoHS
Αριθμό μοντέλου: gtx7045
Έγγραφο: GTX7045_.pdf
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 2 ~ 8 εβδομάδες
Όροι πληρωμής: L/C,T/T
Περιγραφή προϊόντων
Μετασχηματιστές υψηλής απόδοσης LLC για ηλεκτρικά οχήματα
Ανυψώστε τα ηλεκτρικά και υβριδικά οχήματα (EV/HEV) με τη σειρά GTX7045Μετασχηματιστές μισής γέφυρας LLCΣχεδιασμένο για ανώτερη απόδοση σε απαιτητικά περιβάλλοντα αυτοκινήτων,Αυτοί οι μετασχηματιστές διαθέτουν εξαιρετικά χαμηλή χωρητικότητα διασύνδεσης για την ελαχιστοποίηση του EMI και την επίτευξη υψηλής μεταβατικής ασυλίας κοινής λειτουργίαςΩς ισχυρόςΜετασχηματιστής αυτοκινήτωνΗ λύση αυτή πληροί τα πρότυπα βαθμού AEC-Q200 και προσφέρει απομόνωση 4000VDC, εξασφαλίζοντας ασύγκριτη αξιοπιστία και ασφάλεια για τα ενσωματωμένα φορτιστήρια (OBC) και τους μετατροπείς έλξης.Κατασκευή με υψηλά αυτοματοποιημένες διαδικασίες, η σειρά GTX7045 παρέχει οικονομικά αποδοτική, υψηλής ποιότητας μετατροπή ισχύος για την επόμενη γενιά ηλεκτρικής κινητικότητας.
Βασικά χαρακτηριστικά
  • Βελτιστοποιημένο για την Αυτοκινητοβιομηχανία:Ιδανικά για εφαρμογές EV/HEV, συμπεριλαμβανομένων των μετατροπών OBC και έλξης, που συμμορφώνονται με τα λειτουργικά πρότυπα AEC-Q200 (-40 °C έως +125 °C).
  • Βελτιωμένη ακεραιότητα σήματος:Η χαμηλή χωρητικότητα διασύνδεσης ελαχιστοποιεί τις εκπομπές EMI και παρέχει υψηλή μεταβατική ασυλία κοινής λειτουργίας για καθαρότερη, πιο σταθερή λειτουργία.
  • Σκληρή απομόνωση και ασφάλεια:Πιστοποιημένο με απομόνωση 4000VDC (2800 Vrms) μεταξύ των πρωτογενών και δευτερογενών τυλιγμών, εξασφαλίζοντας την ασφάλεια και την αξιοπιστία του συστήματος.
  • Υψηλή αξιοπιστία και ποιότητα:Κατασκευάζεται με υψηλά αυτοματοποιημένες διαδικασίες με βασικό υλικό φερρίτη, εξασφαλίζοντας συνεπή απόδοση και συμμόρφωση με το RoHS.
  • Ευέλικτες επιλογές σχεδιασμού:Η σειρά προσφέρει πολλαπλές αναλογίες στροφών και τιμές επαγωγικότητας (π.χ. GTX7045-121DRC με 1.5Ποιο είναι το μέγεθος τουΜετασχηματιστής μισής γέφυραςΤοπολογίες.
Προδιαγραφές (παράδειγμα της σειράς GTX7045)
Αριθμός τμήματος Γυρίζει αναλογία (Pri:Sec) Pri Ινδυτικότητα (uH) ± 30% Δυνατότητα ρύπανσης διαρροής (uH) ±20% DCR Max (Ω) Ιρμς (mA)
GTX7045-750ARC 1:1 75 8.5 0.35 730
GTX7045-101ARC 1:1 100 9.5 0.40 680
GTX7045-121DRC 1.5:1 120 12.5 0.42 (ΠΡΙ) 660
GTX7045-131BRC 2.5:1 130 15 0.44 (πρώην) 660
GTX7045-141CRC 2.0:1 140 15 0.45 (ΠΡΙ) 640
Δυνατότητα επαγωγής και διαρροής Δυνατότητα επαγωγής:Μετρήθηκε σε 100 kHz, 0,1 Vrms.
Απομόνωση:4000 VDC / 2800 Vrms για 1 λεπτό.
Θερμοκρασία λειτουργίας:-40°C έως +125°C.
Εφαρμογές
  • Μετατροπή ισχύος EV/HEV:Πρωταρχική χρήση σε φορτιστές επιβατών (OBC) και μετατροπείς έλξης.
  • Βιομηχανικές πηγές ενέργειας:Μετατροπείς συνεχούς ρεύματος σε υψηλής απόδοσης και απομονωμένους σε απαιτητικά περιβάλλοντα.
  • Υπηρεσίες τηλεπικοινωνιών και διακομιστών:Παροχή σταθερής και αξιόπιστης μετατροπής ισχύος στην υποδομή δικτύου.
  • Συστήματα ανανεώσιμης ενέργειας:Χρησιμοποιείται σε στάδια μετατροπέα για τη μετατροπή ηλιακής και αιολικής ενέργειας.
