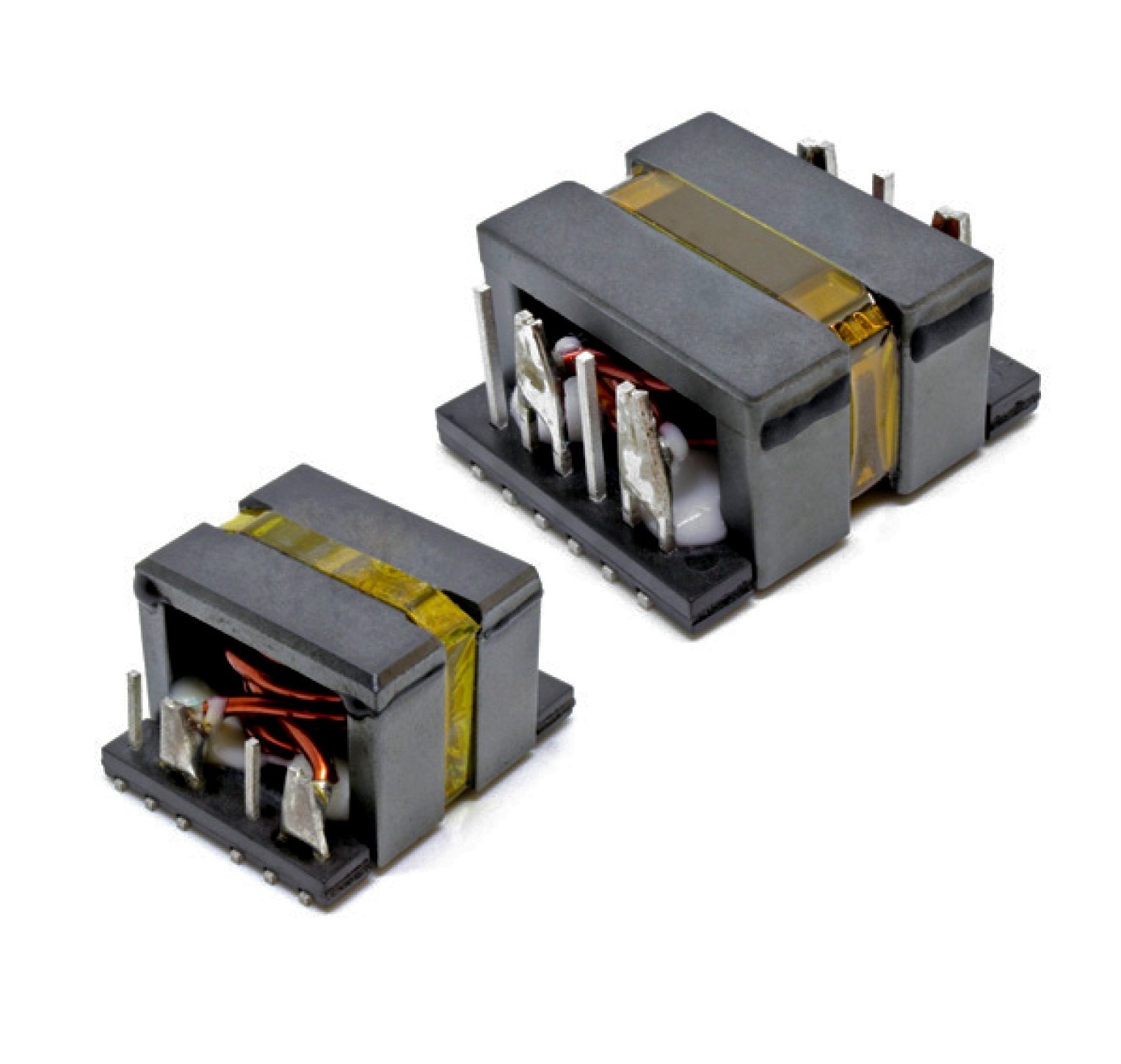

Λεπτομέρειες προϊόντος: Σπίθανα SMT Common Mode Chokes σειράς TPER19/25

Σχεδιασμένο για συστήματα ισχύος με υψηλό θόρυβο, η σειρά TPER προσφέρει κορυφαία στην βιομηχανία καταστολή EMI με 39A ονομαστικό ρεύμα και 1500V μόνωση. Διαθέτοντας επίπεδους πυρήνες ER19/ER25, επιτυγχάνει εξαιρετικά χαμηλό DCR (έως 1.4mΩ) και έλεγχο SRF ακριβείας (0.95–2.0MHz). Η θωρακισμένη κατασκευή SMT ελαχιστοποιεί τη διασταύρωση, ενώ η συμμόρφωση με RoHS/EIA481 εξασφαλίζει ετοιμότητα για αυτοματοποιημένη συναρμολόγηση. Βελτιστοποιημένο για συνέργεια με φίλτρα EMC σε φορτιστές ηλεκτρικών οχημάτων και βιομηχανικούς μετατροπείς.

Χαρακτηριστικά

Πλατφόρμες Πυρήνων

• ER19: 24.9×21.6×16.9mm Max

• ER25: 30.5×27×18mm Max

Ηλεκτρικά @25℃ (Ανά Έγγραφο)

Απόδοση

• Θερμοκρασία Λειτουργίας: –40℃ έως +150℃ (TPER25)

• Ονομαστικό Ρεύμα: Βασίζεται σε αύξηση θερμοκρασίας 50℃ (ψύξη με ελεύθερο αέρα)

• Ταινία/Τροχός: Συμμορφώνεται με EIA481

*Ονομαστικό ρεύμα = Ρεύμα RMS που προκαλεί αύξηση θερμοκρασίας 50℃

Εφαρμογές

Ηλεκτρικά Οχήματα

• Μετατροπείς DC-DC (υποστήριξη ρεύματος 39A για συστήματα μπαταριών)

• Ενσωματωμένοι φορτιστές (στόχοι SRF 1.42MHz για ζώνες EMI CISPR 25)

Βιομηχανική Ισχύς

• Ηλιακοί μετατροπείς (μόνωση 1500V για συστήματα διαύλου 1.2kV)

• Κινητήρες (DCR 1.4mΩ ελαχιστοποιεί την απώλεια ισχύος)

Δεδομένα/Τηλεπικοινωνίες

• PSU διακομιστών (SRF 2.0MHz καταστέλλει τον θόρυβο switch-mode)

• Μονάδες ισχύος 5G (Επίπεδο προφίλ ταιριάζει σε πλακέτες PCB υψηλής πυκνότητας)

Ηλεκτρονικά Καταναλωτικά

• Προσαρμογείς USB-PD 3.1 (κορυφαία αντίσταση 1.42MHz για σχέδια 140W)

• Οδηγοί LED (συμμορφώνονται με RoHS για παγκόσμιες αγορές)

Συχνές Ερωτήσεις

Ε: Πώς το επίπεδο choke υπερέχει των τοροειδών πυρήνων;
Α: 30% χαμηλότερο προφίλ (18mm vs 25mm), 50% ταχύτερη συναρμολόγηση (SMT vs through-hole) και αυστηρότερος έλεγχος SRF (±5% vs ±20%).

Ε: Μπορεί να αντικαταστήσει επαγωγείς ισχύος σε κυκλώματα DC-DC;
Α: Όχι. Σχεδιασμένο για καταστολή EMI (όχι αποθήκευση ενέργειας). Συνδυάστε με επαγωγείς ισχύος για πλήρη συμμόρφωση EMC.

Ε: Απαιτείται θερμική μείωση σε υψηλές θερμοκρασίες περιβάλλοντος;
Α: Ναι. Μέγιστο ρεύμα = Ονομαστικό ρεύμα × [(150 – Θερμοκρασία Περιβάλλοντος)/50]. Π.χ.: 39A @25℃ → 23.4A @120℃.

Ε: Υποστηρίζονται προσαρμοσμένες καμπύλες σύνθετης αντίστασης;
Α: Ναι. Επικοινωνήστε για συντονισμό SRF (π.χ., 1.0MHz±3% για ιατρικές συσκευές).
