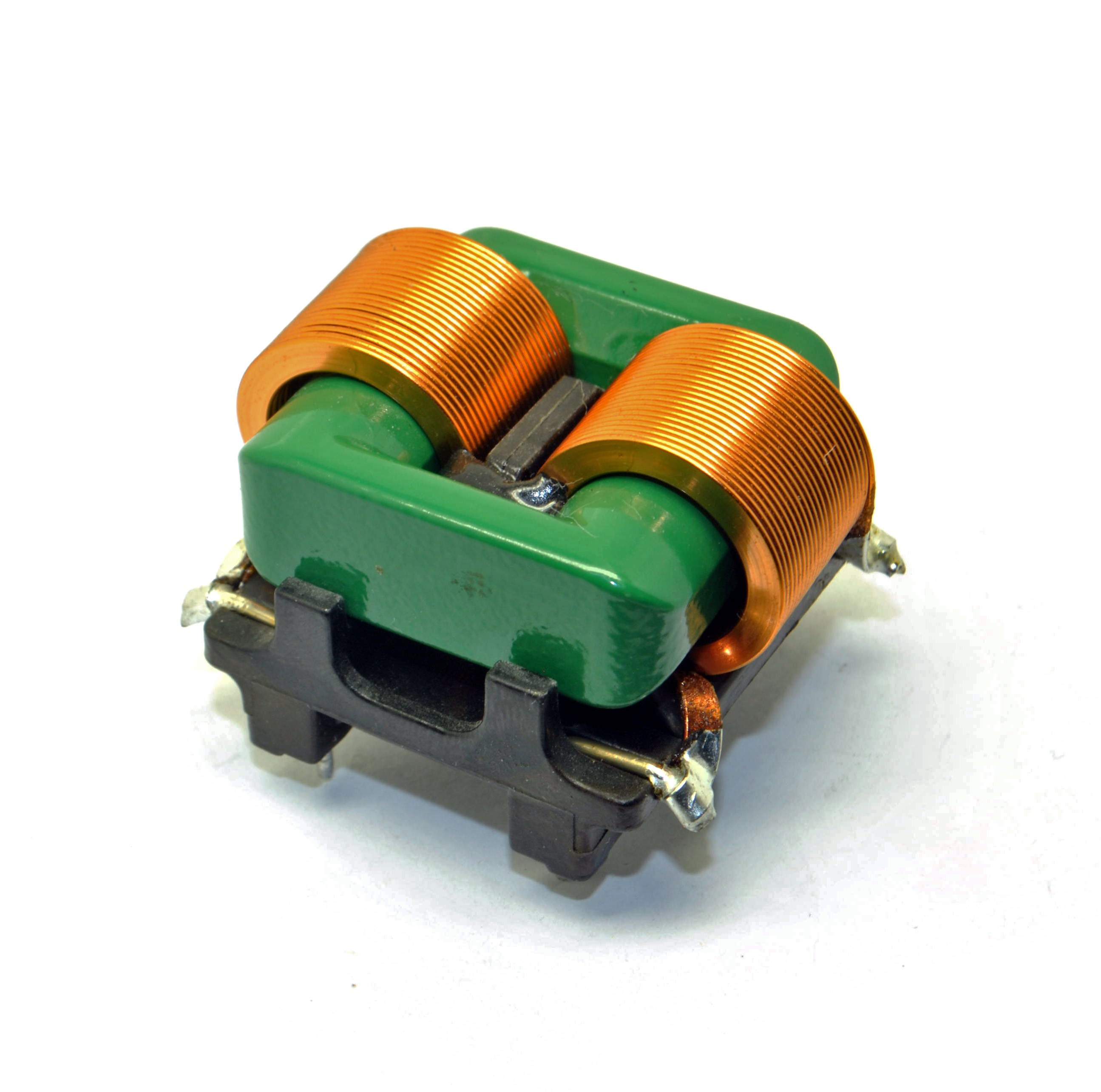

Άριστο θερμικό σταθερότητας κοινό τρόπου υψηλής τάσης πηνίο καλωδίων έμφραξης επίπεδο

Υψηλής συχνότητας η επίπεδη σπείρα εμφράξεων τρόπου καλωδίων υψηλής τάσης κοινή και η αυτεπαγωγή μπορούν να προσαρμοστούν

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

• Εκτιμημένη τάση (β): 85 στο εναλλασσόμενο ρεύμα 265V, 50/60Hz
• Γυρίζει την αναλογία: n1: n2=1: 1
• Αντίσταση μόνωσης: 100MΩ λ. σε 500DC
• Άνοδος θερμοκρασίας: 50°C ανώτατος

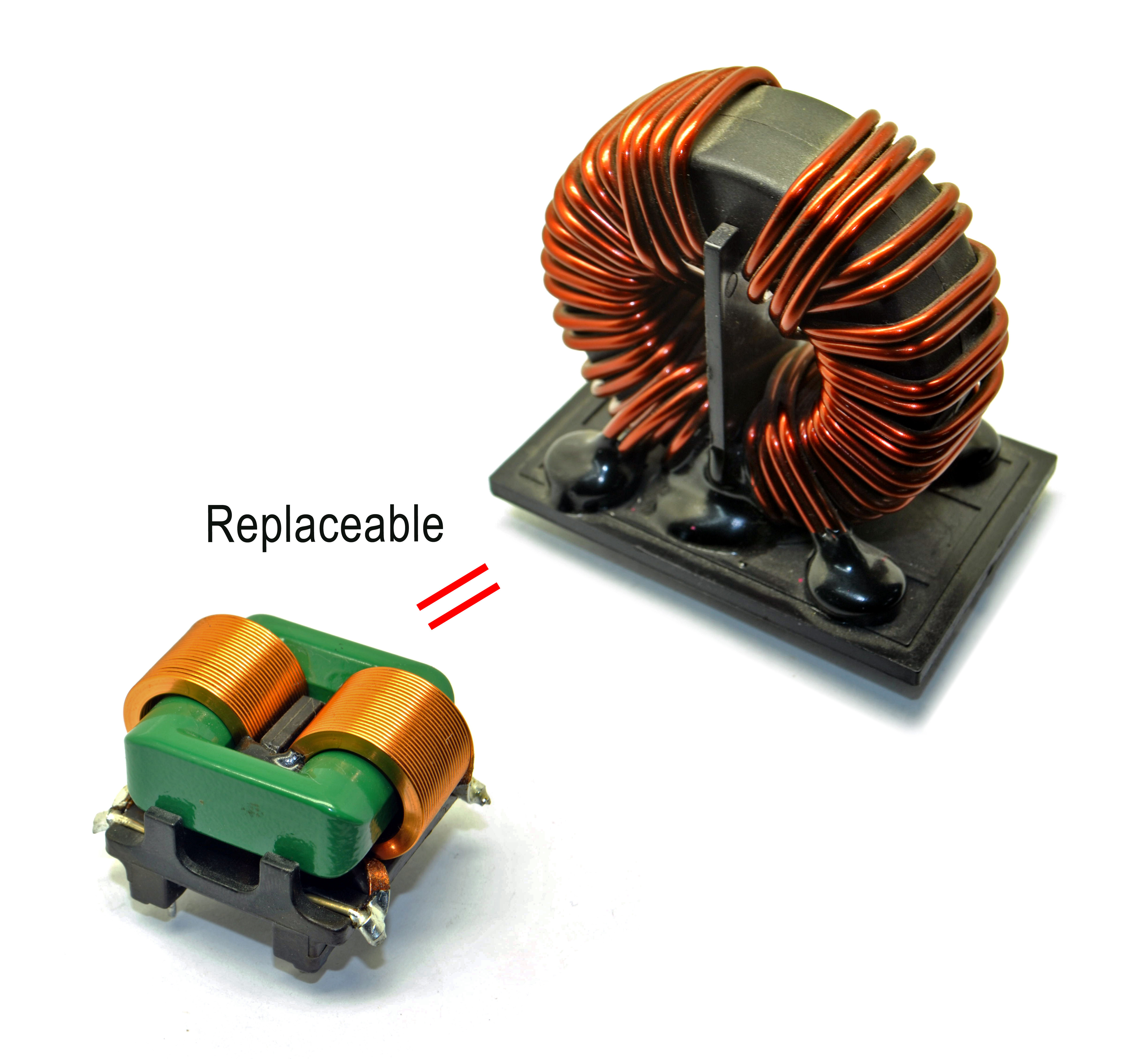

• Αντικατάσταση για: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, σπειροειδή κοινά πηνία τρόπου
• Το υψηλής τάσης, μικρό σχεδιάγραμμα, υψηλή αποδοτικότητα με την επίδραση δερμάτων υψηλής συχνότητας του επίπεδου καλωδίου, πυκνότητα ρεύματος μονάδων μπορεί να φθάσει 1.5-2 φορές του στρογγυλού καλωδίου χαλκού, και ο όγκος θα είναι 0.5-1.0 φορές μικρότερος υπό τον ίδιο όρο
• Ο συντελεστής χαμηλότερης θερμοκρασίας, μόνο γύρω μόλις αυξήσει το στρώμα που τυλίγει, τέλεια αποδοτικότητα του heatsink, η θερμοκρασία είναι πολύ χαμηλότερος από το σπειροειδές πηνίο
• Η ικανότητα Interturn είναι μικρότερη από το σπειροειδή πυρήνα, την υψηλή δύναμη μόνωσης και την υψηλή αξιοπιστία
• Το κλειστό σχέδιο μαγνητικών πυρήνων
• Χρησιμοποιήστε το επίπεδο καλώδιο, που βελτιώνει το διαστημικό παράγοντα
• Η ενιαία φάση που τυλίγει, με αυτόν τον τρόπο μειώνει εντυπωσιακά την περιπλανώμενη ικανότητα
• Η καταστολή της EMI είναι άριστη
• Πλήρως αυτόματο τύλιγμα, τακτοποιημένη ρύθμιση γραμμών, καμία επικάλυψη, υψηλή αποδοτικότητα παραγωγής, χαμηλή εργασία

ΕΦΑΡΜΟΓΗ:

• Προσωπικός Η/Υ
• Παροχή ηλεκτρικού ρεύματος μετατροπής, προσαρμοστής και UPS
• Προϊόντα υπολογιστών
• DVD
• Παροχή ηλεκτρικού ρεύματος οδηγήσεων
• Πίνακες δύναμης επιδείξεων TV LCD & οργάνων ελέγχου
• Καταναλωτικά ηλεκτρικοί προϊόντα & φορτιστής μπαταριών, εκτυπωτές

ΣΗΜΕΙΩΣΕΙΣ:.

• Αυτεπαγωγή που εξετάζει: HP4284A, 100kHz/1V ή αντίτιμο
• RDC: QuadTech 1880 Milliohmmeter
• Τρέχουσα πτώση 65% typ.at IDC αξίας Λ Isat ενάντια στην αρχική αξία του
• Περιβαλλοντική θερμοκρασία αναφοράς ανόδου 40℃Max θερμοκρασίας Irms
• Solderability: 75% του μολύβδου το καλώδιο θα καλυφθεί
• Μέθοδοι συγκόλλησης: Κύμα, επανακυκλοφορία
• Λειτουργούσα θερμοκρασία: - 40℃ σε +105℃
• Θερμοκρασία αποθήκευσης: -55℃ σε +125℃

Σημειώσεις: Προσαρμόζεται διαθέσιμος
