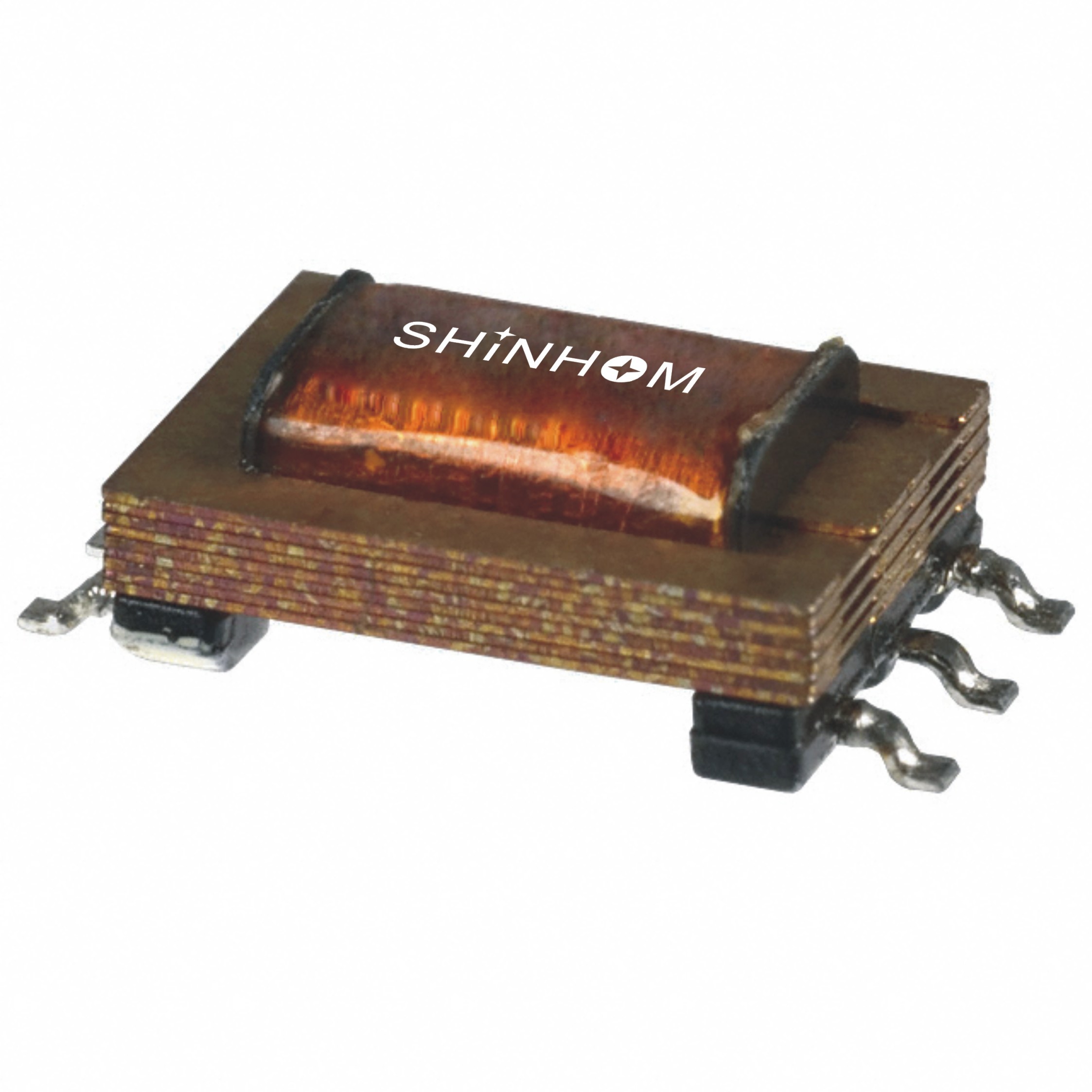

Ακουστικός μετασχηματιστής 20kHz συχνότητας ραδιοεπικοινωνίας SMD

Ακουστικοί μετασχηματιστές SMD με 20Hz στη συχνότητα 20kHz και τη μέγιστη απάντηση 0.25dB

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ:

Στη ραδιοεπικοινωνία, το ραδιόφωνο και την τηλεόραση, αυτόματος έλεγχος ως ενισχυτή τάσης, τμήματα κυκλωμάτων παραγωγής ισχύος. Η απάντηση συχνότητας του ακουστικού μετασχηματιστή είναι ομοιόμορφη στη λειτουργώντας ζώνη συχνότητας, και ο πυρήνας σιδήρου του συσσωρεύεται με τα υψηλά μαγνητικά υλικά αγωγιμότητας. Αρχικό και δευτεροβάθμιο windings συνδέεται στενά, έτσι ώστε η μαγνητική ροή μέσω του αρχικού τυλίγματος είναι σχεδόν όλη στην αλυσίδα με το δευτεροβάθμιο τύλιγμα, και ο συντελεστής συζεύξεων είναι στενός σε 1.The που η χαμηλότερη συχνότητα passband καθορίζεται από την αρχική αυτεπαγωγή τυλίγματος και η υψηλότερη συχνότητα καθορίζεται από την αυτεπαγωγή διαρροής μετασχηματιστών. Για να εξασφαλίσει ότι ο μετασχηματιστής έχει αρκετό passband, η αρχική αυτεπαγωγή τυλίγματος πρέπει να είναι μεγάλη, η αυτεπαγωγή διαρροής πρέπει να είναι μικρή. Η απώλεια υστέρησης και ο μαγνητικός κορεσμός κυκλωμάτων του πυρήνα θα προκαλέσουν τη διαστρέβλωση σημάτων. Η επιρροή της απώλειας υστέρησης μπορεί να μειωθεί με κατάλληλα να διαμορφώσει το φορτίο και την αύξηση του ρεύματος φορτίων. Αύξηση το τμήμα πυρήνων και η αναχώρηση ενός κενού αέρα μπορούν να καταστήσουν το μαγνητικό κύκλωμα μην διαποτισμένο, μειώνοντας κατά συνέπεια τη διαστρέβλωση του σήματος.

Εφαρμογή:

Μετασχηματιστής παραγωγής: χρησιμοποιημένος στον ακουστικό εξοπλισμό και τον εξοπλισμό αναπαραγωγής ήχου, ο ρόλος της μετατροπής σύνθετης αντίστασης στο κύκλωμα.

Μετασχηματιστής εισαγωγής: ο κύριος ρόλος είναι στην εισαγωγή του σήματος ήχου εμφανίζεται, στα παιχνίδια κυκλωμάτων ο ρόλος της μετατροπής σύνθετης αντίστασης.

Interstage μετασχηματιστές: Οι κοινοί interstage μετασχηματιστές χρησιμοποιούνται για να εναρμονίσουν τις διάφορες λειτουργώντας μονάδες στον ενισχυτή.

Μετασχηματιστές Interwire: Οι μετασχηματιστές Interwire χρησιμοποιούνται συνήθως στο συνδεμένο με καλώδιο εξοπλισμό ραδιοφωνικής αναμετάδοσης. Επειδή υπάρχουν πολλοί υψηλής ισχύος ενισχυτές στη συνδεμένη με καλώδιο μονάδα ραδιοφωνικής μετάδοσης, και η γραμμή είναι μακροχρόνια, η μετάδοση του ήχου πέρα από μια μεγάλη τηλεφωνική απόσταση θα κάνει την ακουστική διαστρέβλωση
